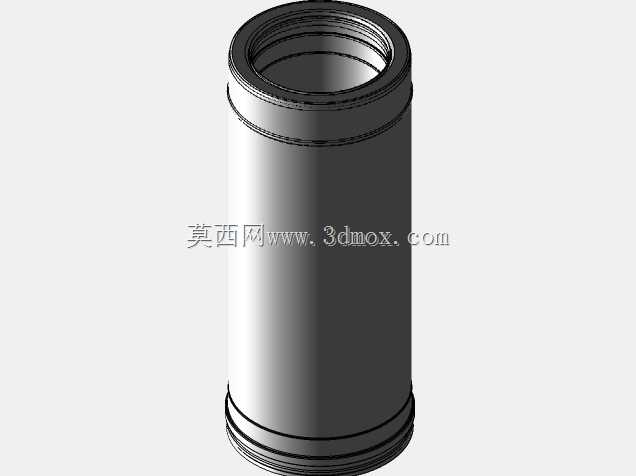

DW25规格0.5米长度双壁烟囱直段构件

　　在商用供热系统、小型工业锅炉排烟、商用厨房集中排烟以及独立式采暖设备的烟气排放管路搭建场景中，这类定长直段烟囱构件是整个排烟系统的基础组成单元，承担着引导烟气定向流动、隔绝高温烟气与周边可燃物、维持管路密封性的核心作用。不同于普通单层排烟管道，双壁结构的设计本身就兼顾了隔热与结构强度需求，内外层之间预留的静止空气层可以有效阻断高温烟气的热量向外传递，避免管路外壁温度过高引发周边保温材料、装饰结构的受热变形甚至起火风险，同时也能降低烟气在管路内流动过程中的温降速率，减少冷凝水在管路内壁的凝结量，延长整套排烟系统的维护周期。

　　这款DW25规格的0.5米直段构件，在设计之初就充分考虑了现场拼装的便捷性与管路排布的灵活性，两端采用标准化的承插式连接结构，不需要额外焊接或者定制转接件，就可以和同规格的弯头、检查口、防雨帽、阻尼器、排水接头等配套构件直接拼接，现场施工时只需要按照管路走向依次对接，配合配套的卡箍就可以完成密封固定，大幅降低现场安装的作业难度，也方便后期管路检修时的局部拆解更换。0.5米的长度设定属于排烟管路中的标准短节规格，既可以在长距离直管段中搭配1米等长规格构件组合使用，减少接头数量降低漏风风险，也可以在管路转向、设备接口对接、空间受限的安装场景中作为长度调节段使用，适配不同层高、不同设备接口位置的安装需求，避免现场切割长管带来的防腐层破坏、切口变形等问题。

　　从结构细节来看，构件的内外壁均采用等壁厚设计，整体同轴度控制在较高精度范围内，拼接后不会出现管路错位、内壁台阶过大的问题，能够有效降低烟气在管内流动的沿程阻力，减少排烟系统的压头损失，保证排烟顺畅。两端的承插结构做了阶梯式限位设计，拼接时可以直接插装到限位位置，不需要现场测量插入深度，就能保证相邻两段的连接长度符合密封要求，同时承插位置预留了密封件安装槽，可以适配耐高温硅橡胶密封圈或者陶瓷纤维密封垫，根据不同的烟气温度工况选择对应的密封方案，保证整套管路在负压或者微正压排烟工况下都不会出现烟气泄漏的问题。外壁的环形加强筋结构沿着构件轴向均匀分布，既可以提升薄壁筒体的径向结构强度，避免运输、安装过程中出现筒体凹陷变形，也不会额外增加过多的构件重量，单人就可以完成搬运与对接作业。

　　在实际选型应用中，这类直段构件的安装边界需要结合现场工况提前核算：首先要根据排烟设备的额定排烟温度确认双壁夹层的隔热性能是否满足现场安全距离要求，常规双壁结构在烟气温度200摄氏度以内的工况下，外壁温度可以控制在40摄氏度以下，满足与木质结构、保温棉等易燃材料的安全间距要求；其次在管路排布时，要根据整体管路的固定支架间距，合理搭配不同长度的直段构件，让固定支架的位置尽量靠近构件接头位置，减少长悬臂段带来的管路晃动问题；另外在冷凝水排放的设计中，这类直段构件安装时要顺着烟气流动方向保留千分之三左右的坡度，让管内产生的冷凝水可以顺着管路流向预设的排水接头位置，避免冷凝水在管内淤积腐蚀管壁、或者从接头位置渗漏污染周边装饰面。

　　从建模逻辑来看，这类标准管路构件的三维建模需要重点保证连接结构的尺寸一致性，所有配合尺寸都要和同系列的配套构件做适配校验，包括承插段的外径、插入深度、密封槽的宽度与深度、卡箍安装位的尺寸公差，都要严格遵循统一的系列标准，避免出现不同构件拼接不上、密封失效的问题。筒体部分的建模要保证壁厚均匀，双壁之间的夹层间距保持一致，避免出现局部夹层过窄导致隔热性能下降、或者局部夹层过宽导致外壁直径超标无法适配固定卡箍的问题。两端连接部位的倒角处理也需要在建模时明确标注，既可以方便现场安装时的导向插入，也可以去除切口毛刺避免安装时划伤施工人员。
