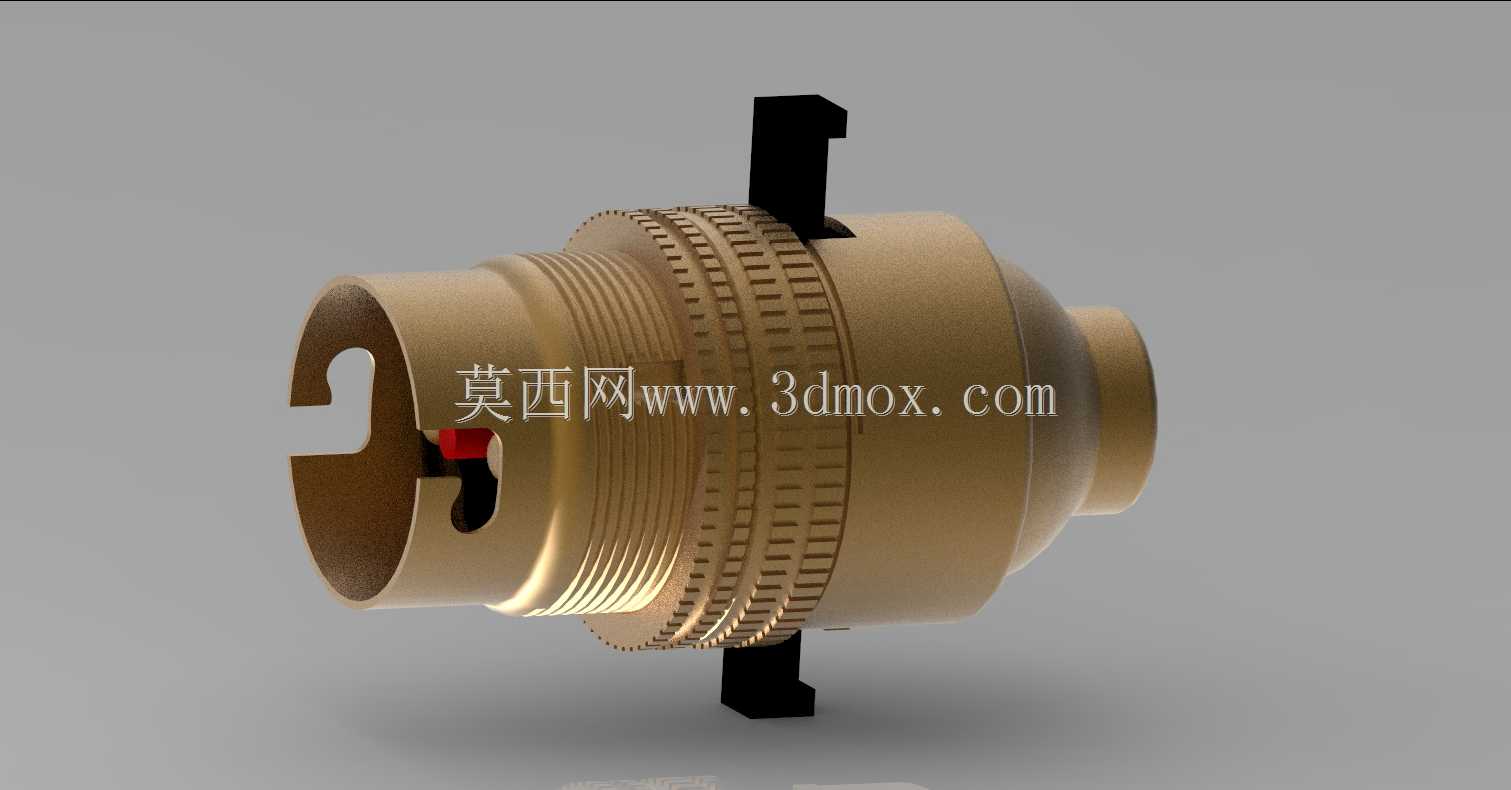

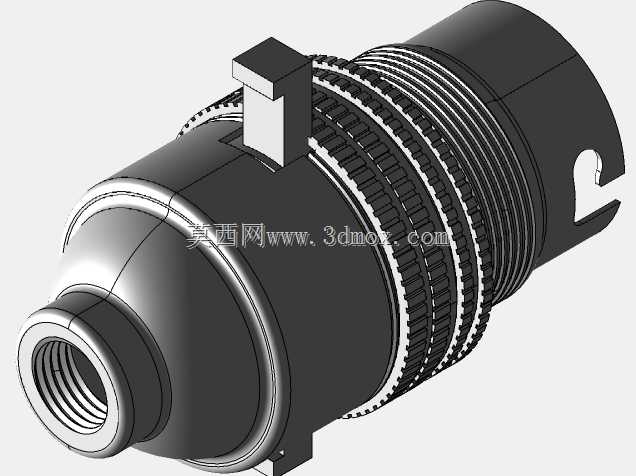

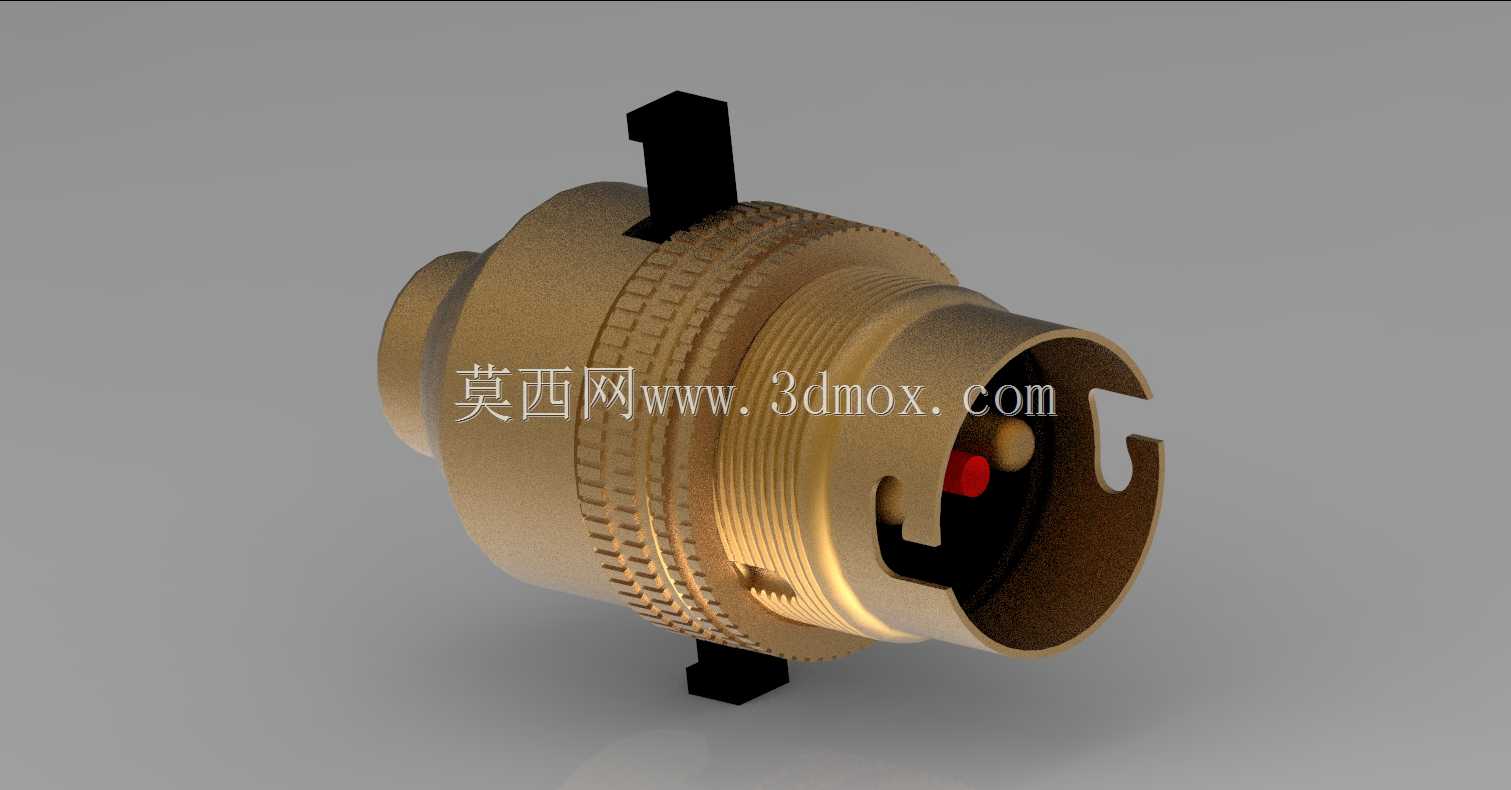

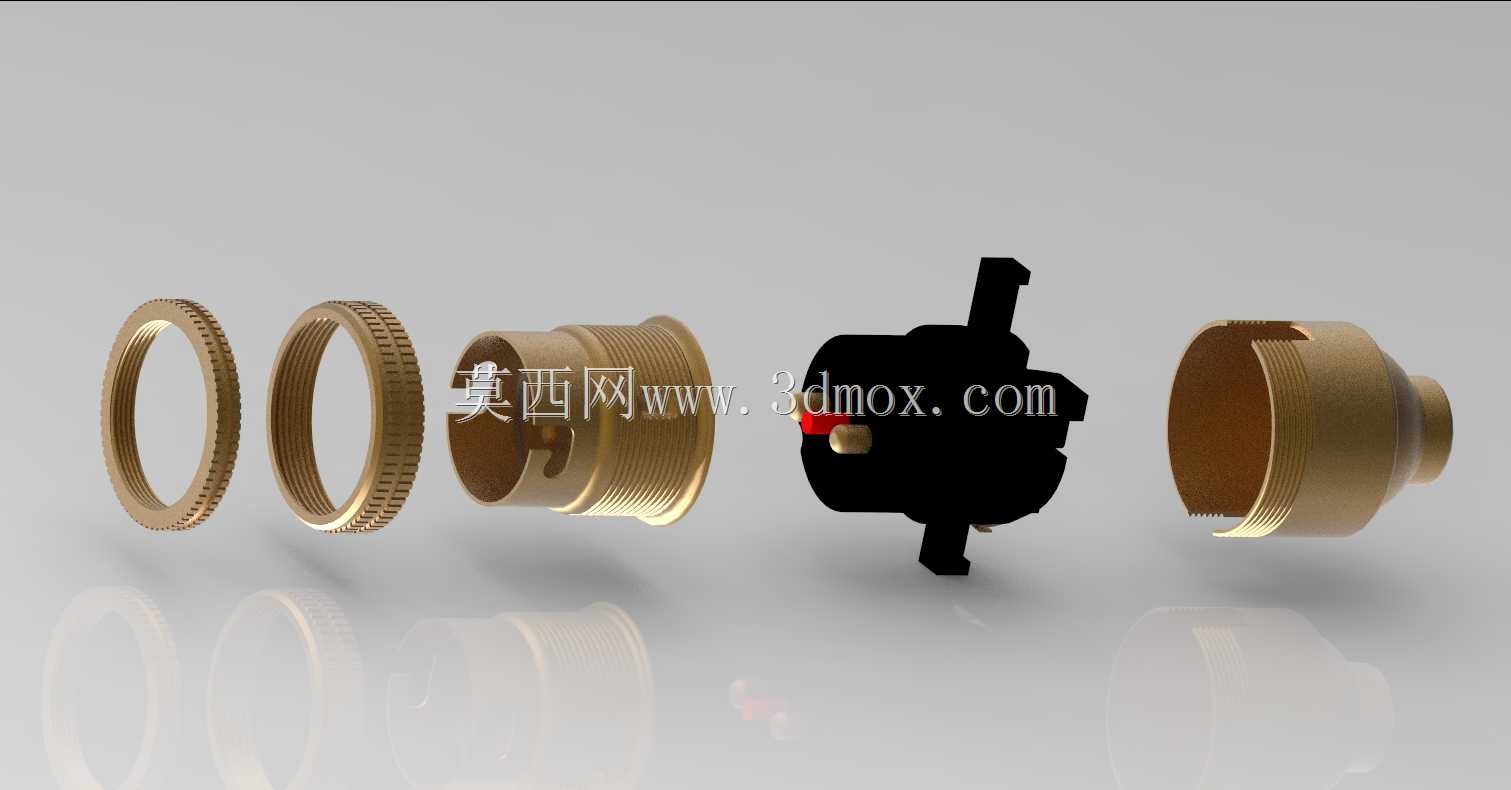

B-22带推杆黄铜灯座支架结构设计

　　这款带推杆的黄铜支架核心适配B-22规格卡口灯头的安装固定需求，在民用照明、工业局部照明、复古灯具定制、舞台灯光配件等场景中作为灯头承载锁紧构件使用，区别于常规螺纹旋合式灯座支架，其集成的侧置推杆结构可实现灯头的快速拆装，无需旋转灯头即可完成卡口的解锁与锁止，大幅提升灯具组装、后期光源更换的操作效率。从结构设计逻辑来看，主体采用黄铜材质一体车削加工成型，外圆周面设置多段差异化结构：靠近灯头插入口的位置加工有对称卡口槽，对应B-22灯头的两个定位凸销，槽位深度与凸销行程匹配，保证灯头插入后旋转到位即可完成初步卡合；中段设置滚花纹理，滚花节距控制在0.8mm，既可以在手动组装时增大手指摩擦力，也可作为安装时的夹持位，

　　适配工装夹具的装夹定位，避免加工或装配过程中构件表面夹伤；尾段设置外螺纹结构，螺纹规格适配常规灯具的灯臂、灯罩固定座的内螺纹接口，螺纹公差按6g级精度控制，保证与不同厂商生产的配套构件的互换性，无需二次修配即可完成装配。侧置的推杆机构是该构件的核心功能点，推杆采用与主体同材质的黄铜棒加工，贯穿支架侧壁的导向孔，内部搭配复位弹性件，常态下推杆端部伸入卡口槽内，抵住插入到位的灯头凸销，防止灯头受振动、外力拉扯出现松脱回转；按压推杆外侧端时，端部回缩至导向孔内，解除对凸销的限位，即可直接拔出灯头，无需旋转操作，该结构尤其适合灯具安装空间狭窄、无法完成灯头旋转操作的场景，比如嵌入式筒灯、窄边吊灯、密闭式防爆灯具的内部灯座固定。安装边界方面，

　　该支架主体最大外径为26mm，总长度（不含推杆突出部分）为38mm，推杆突出主体外表面的最大高度为11mm，安装时需在配套固定座上预留直径27mm的穿装孔，同时在推杆对应位置预留直径12mm的操作避让空间，保证推杆按压行程不受干涉；支架内部通孔直径为16mm，可容纳3根0.75平方毫米的照明导线穿过，通孔边缘做0.5mm的圆角倒钝处理，避免穿线时划伤导线绝缘层，消除用电安全隐患。从实际使用的可靠性角度出发，黄铜材质本身具备良好的导电性能与耐氧化特性，长期在室内甚至轻度潮湿的户外环境下使用不会出现锈蚀卡滞，推杆与导向孔的配合间隙控制在0.05mm-0.1mm之间，既保证推杆滑动顺畅无卡滞，又不会出现过大间隙导致的晃动、偏斜，

　　内部复位件的弹力经过调校，按压力度控制在15N左右，成年人单指即可轻松按压解锁，同时不会因为运输过程中的振动、日常使用中的轻微触碰出现误解锁的情况。在灯具组装产线的实际应用中，该结构相比传统螺纹灯座可减少70%的灯头安装时间，传统螺纹灯座需要将灯头对准螺纹后旋转3-4圈才能拧紧，而该支架仅需将灯头凸销对准卡口槽插入，听到卡合声响即可完成安装，大幅提升产线组装节拍；在后期维护场景中，尤其是高位安装的灯具，维护人员无需单手托举灯具另一手旋转灯头，仅需按压推杆即可取下旧光源更换新光源，降低高空作业的操作难度与风险。结构细节上，支架的两个支撑脚对称分布在主体两侧，支撑脚端面为平面，安装时与灯具壳体的安装面完全贴合，每个支撑脚中心设置有2.2mm的安装孔，适配M2的自攻螺丝或机丝螺丝完成固定，支撑脚与主体的连接位置做R2的圆角过渡，避免应力集中导致受外力碰撞时出现断裂，整体结构无尖锐棱角，所有外露边缘均做倒钝处理，符合灯具产品的安全规范要求。
