高精度直齿圆柱传动齿轮结构设计

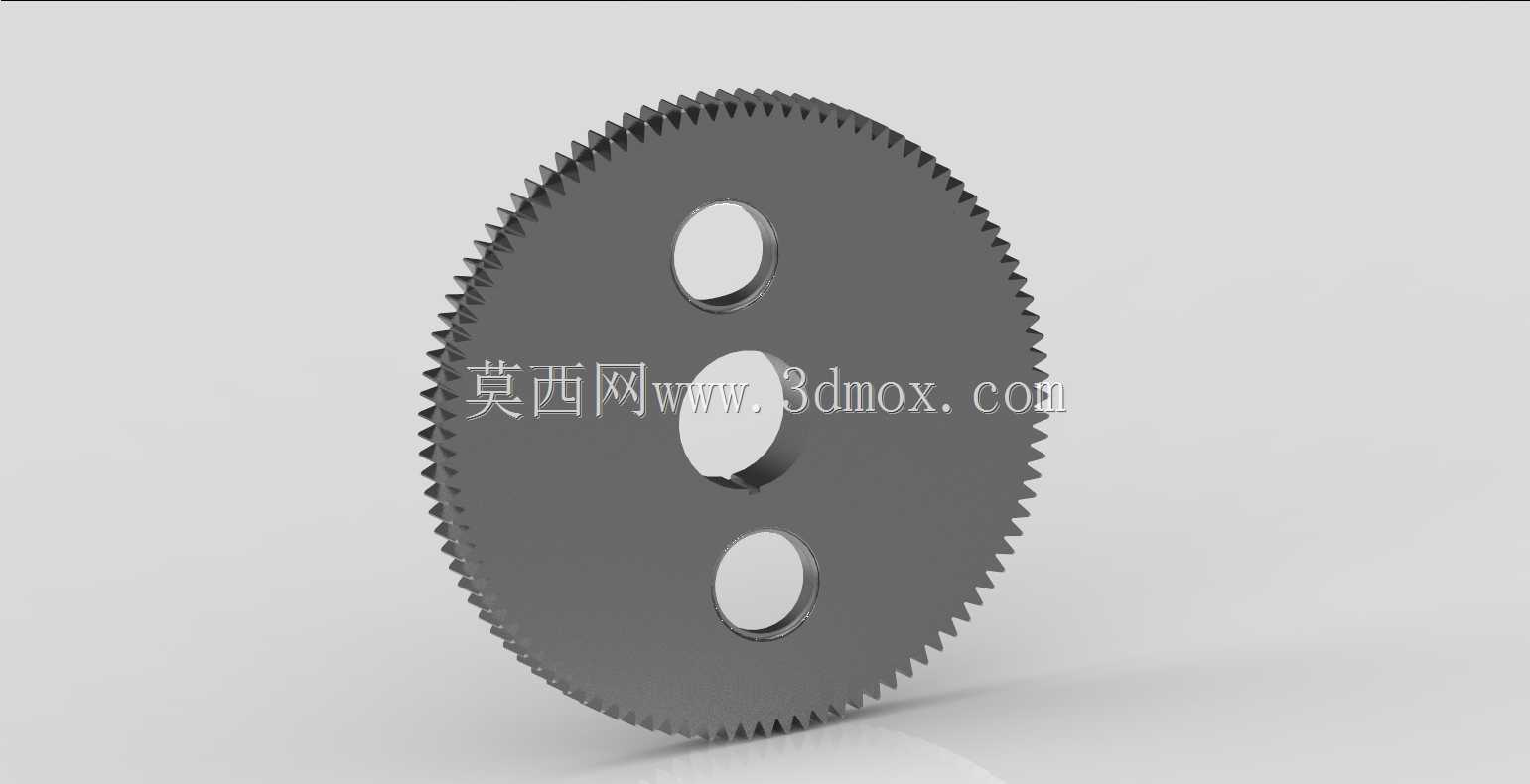

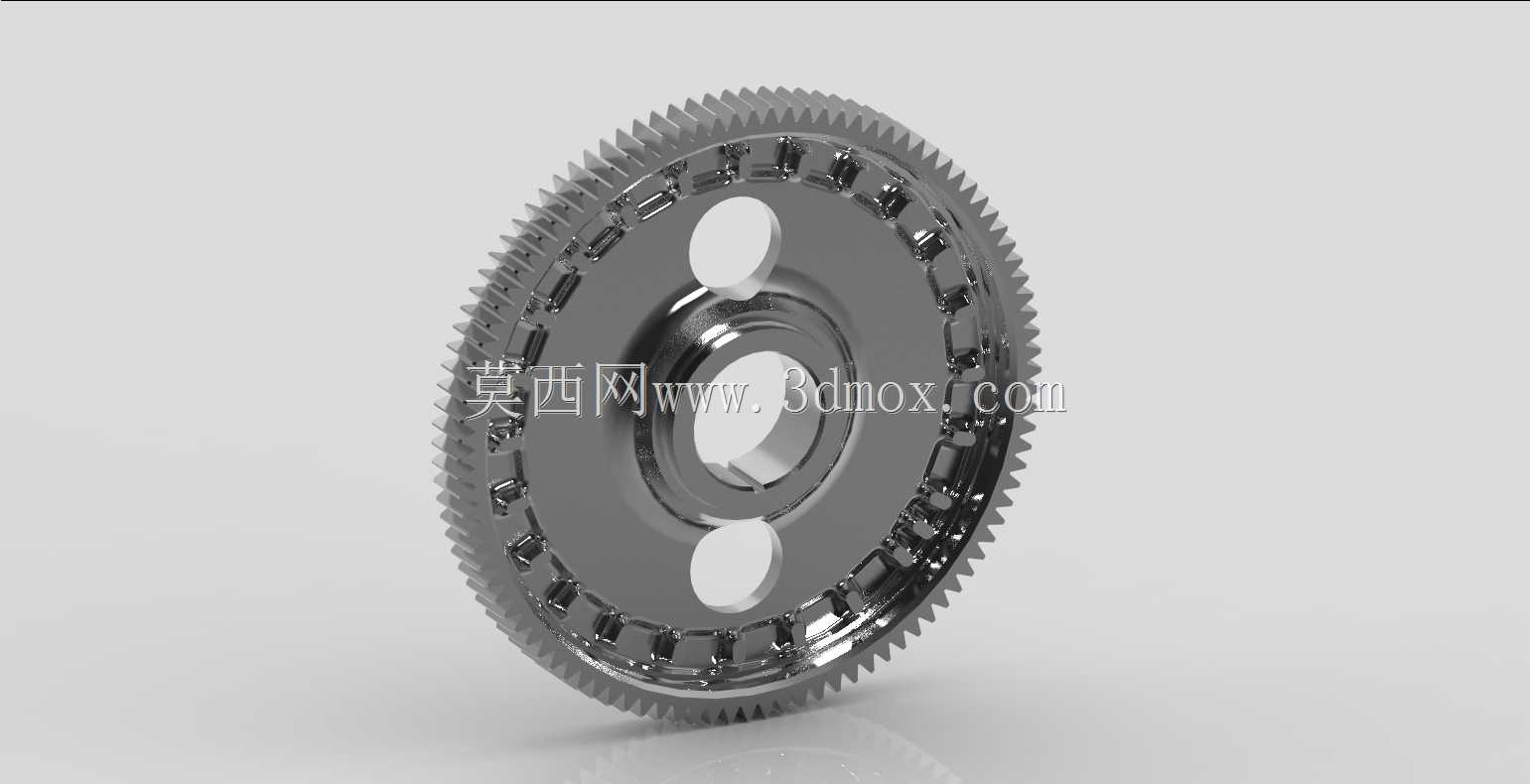

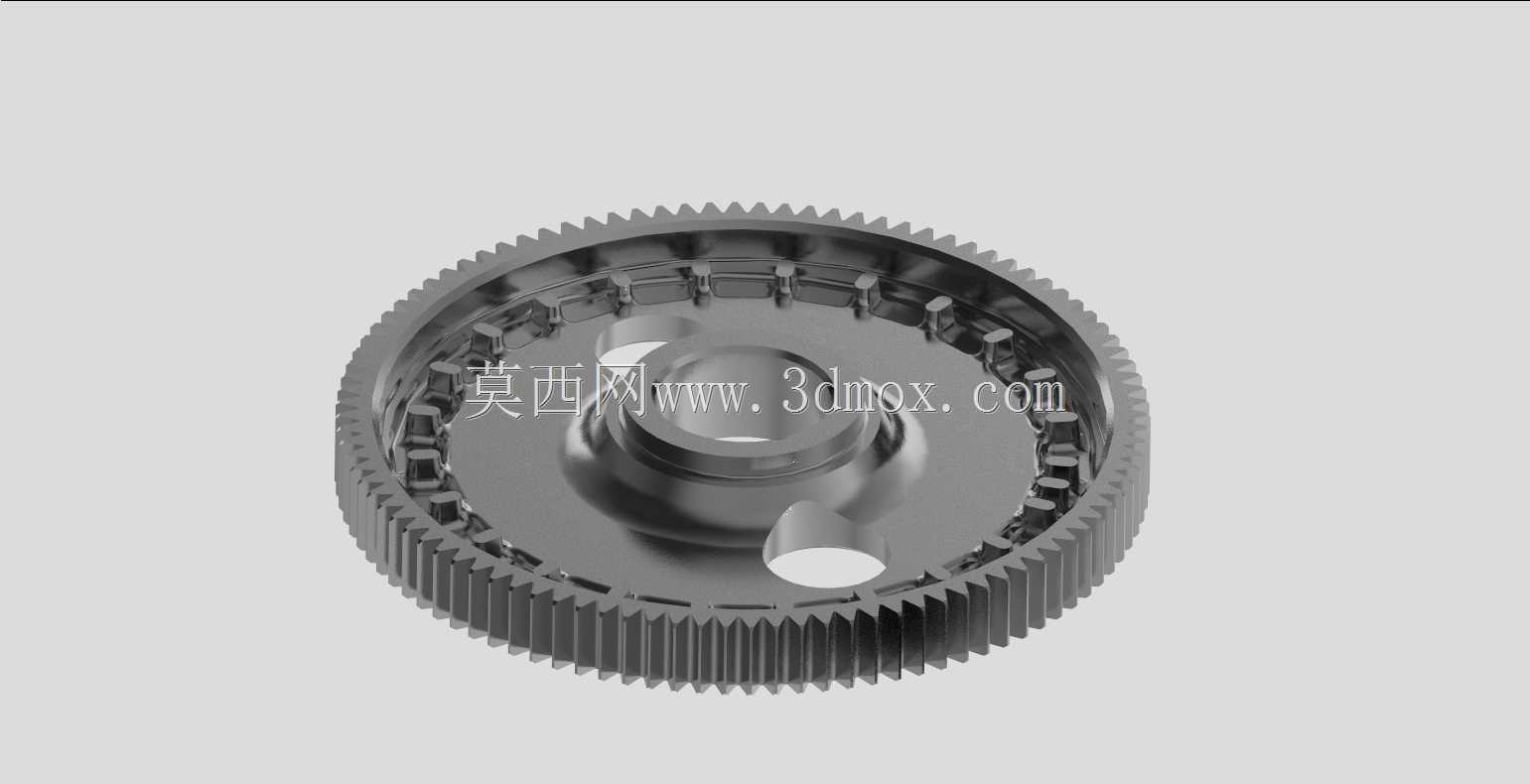

　　这款直齿圆柱齿轮是平行轴传动场景下的核心基础部件，在各类机械传动系统中承担着定比传递扭矩与转速的核心作用，从车间普通输送线的减速单元，到乘用车手动变速器的挡位啮合副，再到工业机器人关节的减速组、小型机床的主轴进给传动链，都能见到这类结构的应用。不同于斜齿齿轮的轴向分力特性，直齿轮的轮齿方向完全平行于齿轮回转轴线，啮合过程中轮齿沿全齿宽方向同时进入、退出啮合，不存在轴向力带来的轴承额外负载，在安装空间受限、无法配置承受轴向力轴承的简易传动场景中适配性极强。从结构设计逻辑来看，这款齿轮采用了辐板式轻量化结构，轮缘与中心轮毂之间通过均匀分布的辐板连接，辐板上开设的三个对称圆孔并非随意设置，一方面是在保证轮体整体结构刚度的前提下，

　　尽可能降低齿轮自身的转动惯量，减少传动启停过程中的惯性冲击，尤其在频繁正反转的传动工况下，更低的转动惯量能有效降低啮合齿面的瞬时冲击载荷，延长齿面疲劳寿命；另一方面，对称开孔也能平衡轮体的质量分布，避免高速回转时因质量偏心产生振动，同时在齿轮采用油浴润滑的场景下，辐板开孔可以带动润滑油流动，提升啮合区的润滑与散热效果。中心的轮毂孔是安装基准，设计时需要与传动轴采用合适的配合公差，一般传递中等扭矩的场景下多选用H7/k6的过渡配合，搭配平键实现周向固定，轮毂的轴向长度需要匹配轴上的安装定位台阶，保证齿轮安装后不会发生轴向窜动，同时轮毂的外径设计也兼顾了键槽的加工深度需求，避免键槽底部距离轮毂内孔壁过薄导致轮毂强度不足。轮齿部分采用标准渐开线齿形设计，齿廓曲线完全符合渐开线啮合原理，能保证啮合过程中传动比恒定，不会出现角速度波动带来的传动冲击。齿向方向没有螺旋角，加工时可以采用滚齿、插齿工艺直接成型，不需要像斜齿轮那样额外配置螺旋角差动加工参数，加工难度更低，批量生产时的成本控制更有优势，后期齿面磨损后的修形、替换也更便捷。在实际选型应用中，需要重点核对几个安装边界参数：首先是齿轮的齿顶圆直径，要确认安装位置的径向空间足够，避免齿顶与周边的箱体壁、相邻传动部件发生运动干涉；其次是齿轮的齿宽，要匹配啮合配对齿轮的齿宽尺寸，一般设计时小齿轮齿宽会比大齿轮宽5-10mm，避免安装轴向错位导致啮合齿宽不足，降低承载能力；

　　另外还要确认安装中心距与两齿轮的分度圆半径之和匹配，中心距偏差过大会导致齿侧间隙不合理，间隙过小会出现卡齿、润滑不良加剧磨损，间隙过大则会导致换向时空程量大，传动精度下降，同时反向冲击载荷也会增大。在实际工况适配中，这类直齿轮更适合中低转速、中等负载的传动场景，因为直齿轮啮合时是全齿宽同时接触，高速运转时轮齿的啮合冲击会产生较为明显的振动与噪声，也就是行业内常说的齿轮鸣音，所以在转速超过1500r/min的高速传动场景中一般会优先选用斜齿轮，但在低速重载、对轴向力有严格限制、或者需要轴向滑移换挡的场景，比如机床的滑移变速齿轮组，直齿轮的结构优势是斜齿轮无法替代的——因为直齿轮可以沿轴向顺利滑入啮合位置，

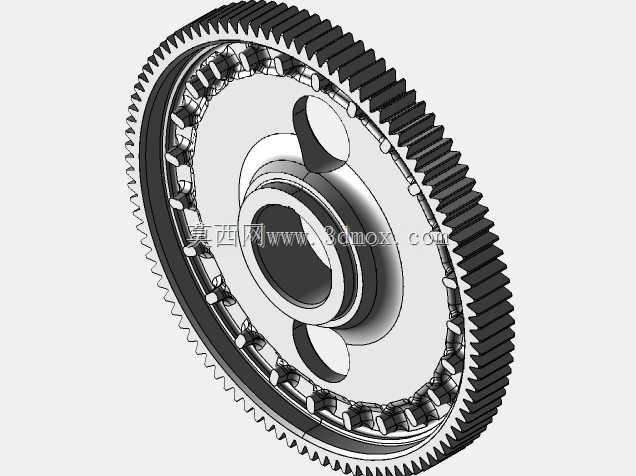

　　不会像斜齿轮那样存在螺旋角导致的滑移卡滞。设计这款齿轮的三维模型时，需要重点关注几个容易出错的结构细节：首先是轮齿的根切问题，当设计的齿轮齿数少于17齿（标准安装、不采用变位修正的前提下），滚齿加工时会出现根切现象，削弱轮齿的弯曲强度，所以小齿数场景下需要采用正变位设计来避免根切，同时还能提升齿面接触强度；其次是辐板与轮缘、轮毂的连接位置要设置合理的过渡圆角，避免直角连接带来的应力集中，在齿轮承受交变载荷的工况下，应力集中位置很容易萌生疲劳裂纹，最终导致轮体断裂；另外齿面的粗糙度要求也需要匹配应用场景，普通动力传动的齿轮齿面粗糙度达到Ra3.2即可，高精度传动的场景则需要对齿面进行磨削加工，粗糙度达到Ra0.8以下，降低啮合摩擦损耗，提升传动平稳性。从安装维护的角度来说，这类直齿轮的装配难度较低，只需要保证两轴的平行度公差在允许范围内，避免出现轴线偏斜导致轮齿沿齿宽方向接触不均，出现偏载磨损——也就是轮齿一端接触应力过大，过早出现点蚀、断齿问题。日常维护中只需要定期检查齿面的磨损情况、齿侧间隙的变化量，保证润滑脂或润滑油的清洁度，避免金属碎屑进入啮合区加剧齿面磨粒磨损，就能达到设计预期的使用寿命。
