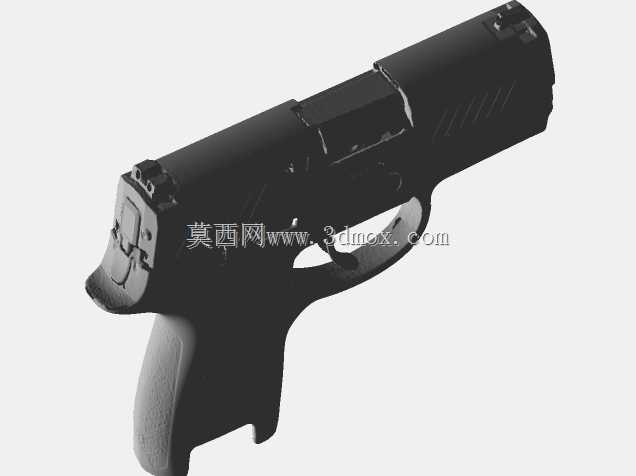

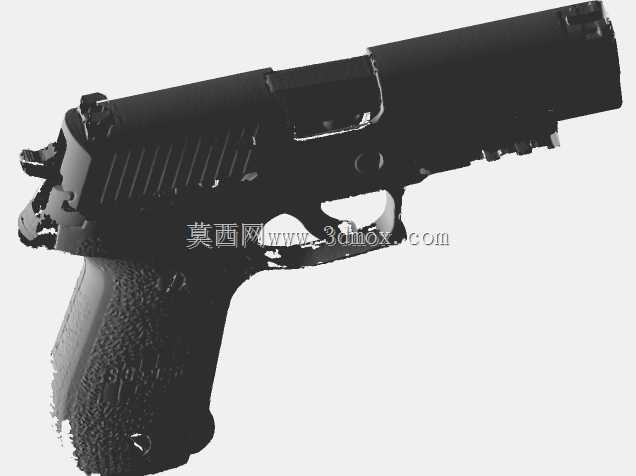

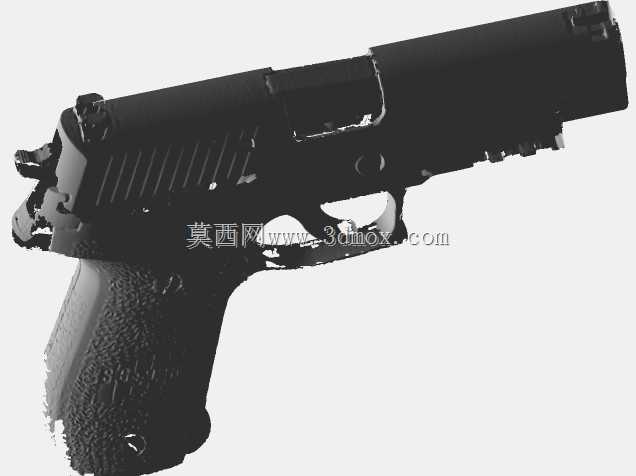

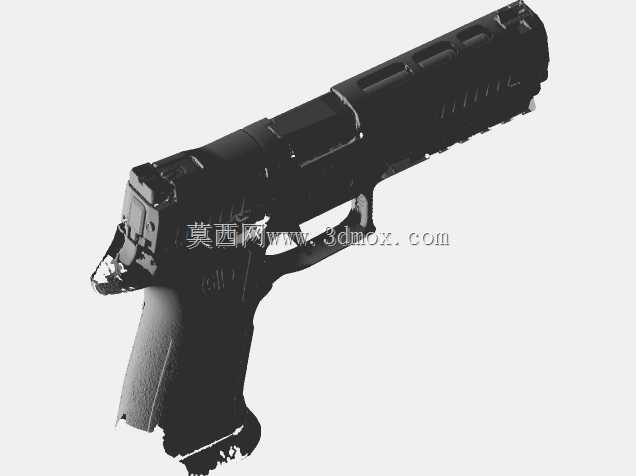

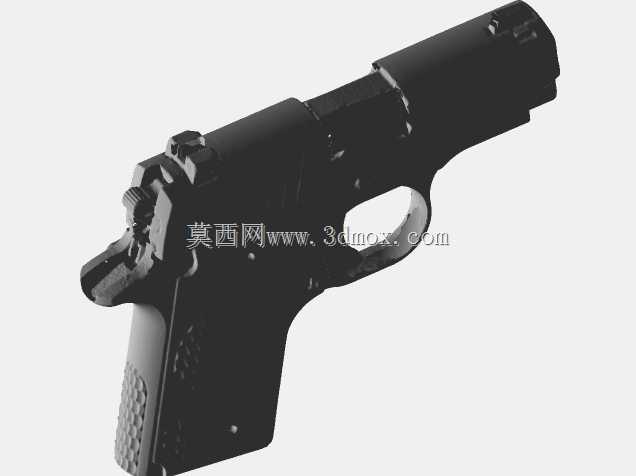

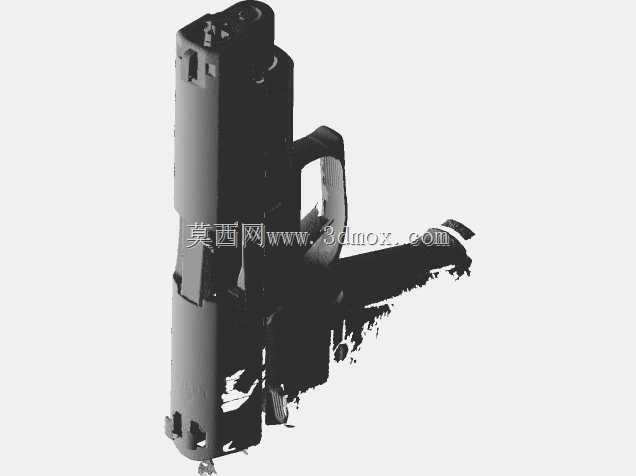

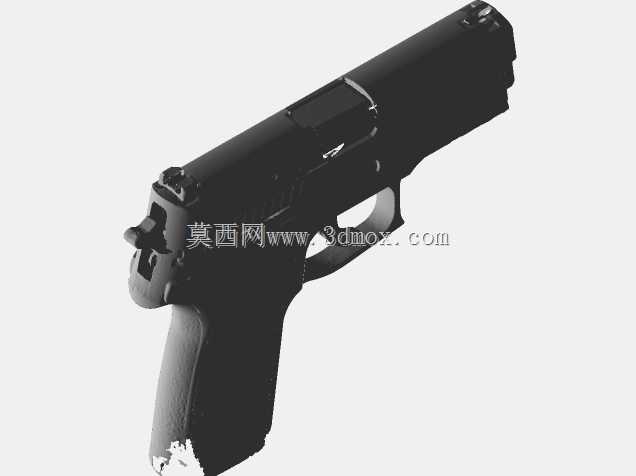

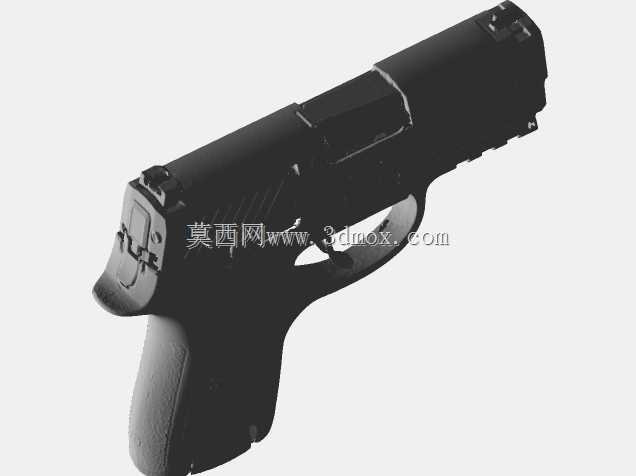

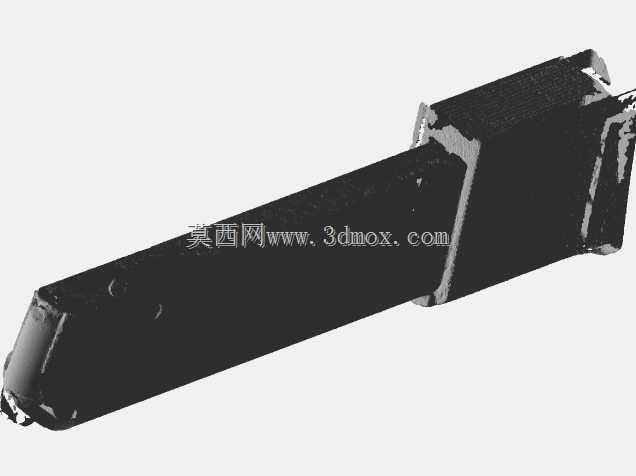

西格绍尔制式手枪三维扫描逆向结构

　　本次呈现的西格绍尔系列手枪三维扫描数据，核心服务于轻武器周边配件开发、战术装备适配、结构教学演示等实际工程场景，区别于常规参数化建模的理想化结构，这套数据完全基于实物扫描获取，完整保留了量产枪械的实际装配公差、表面纹理细节与真实结构边界，能为配件开发环节省去大量实物测绘的时间成本。从实际用途来看，这类扫描数据最常应用在战术枪套适配、战术灯/激光指示器挂载接口开发、竞赛级改装件设计、影视道具高精度复刻、军警战术训练模拟器材开发等领域，相比传统卡尺测绘的单点数据，三维扫描获取的全域点云能覆盖枪械所有曲面、凹槽、接缝位置，避免因局部尺寸遗漏导致的配件适配卡滞、安装间隙不合理等问题。从功能特性层面看，

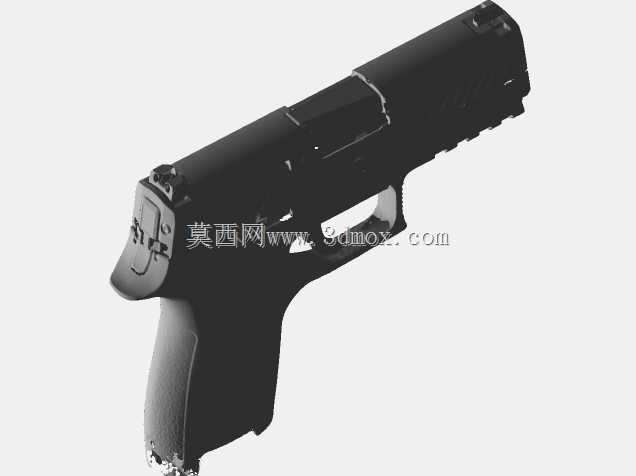

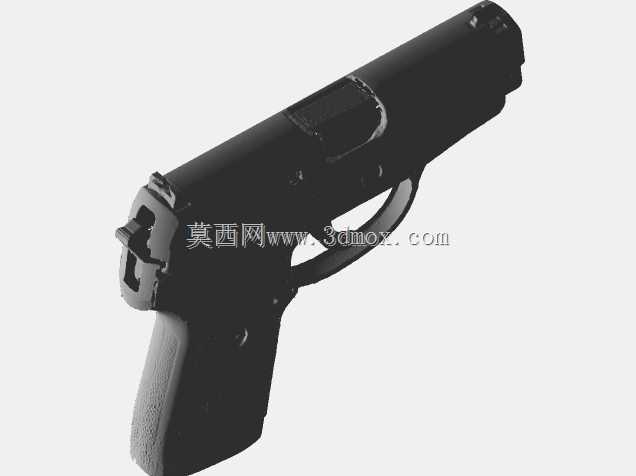

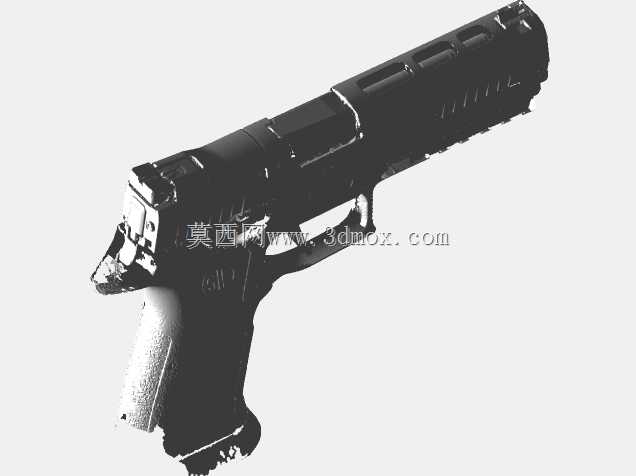

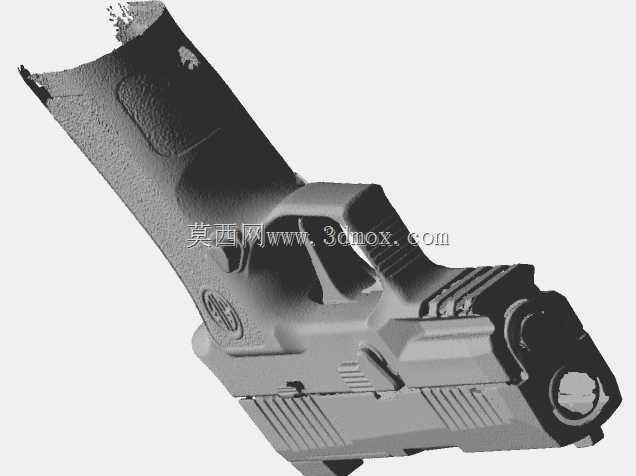

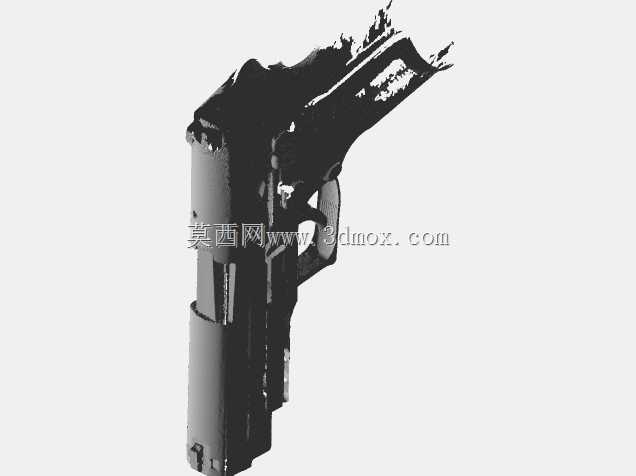

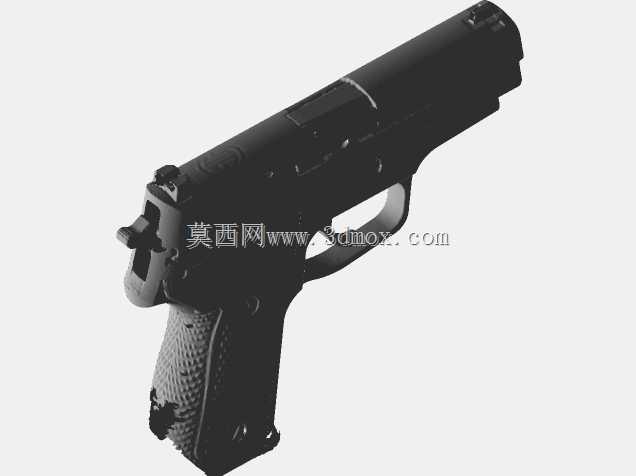

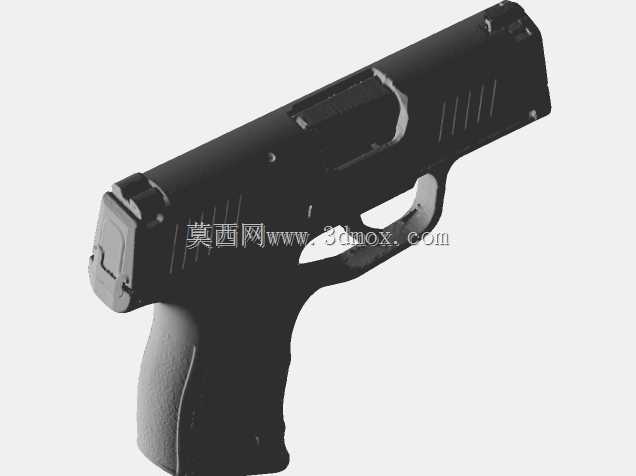

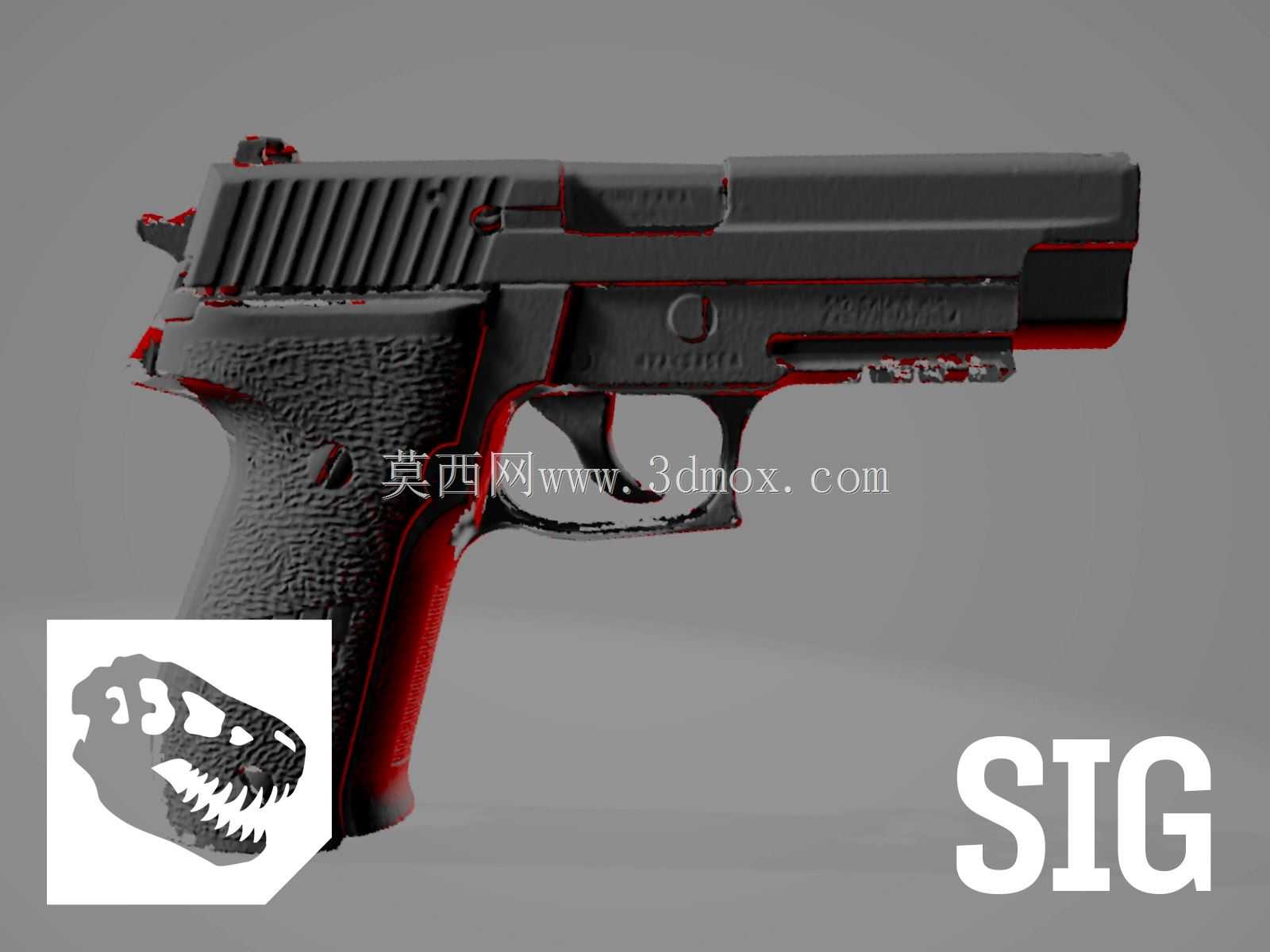

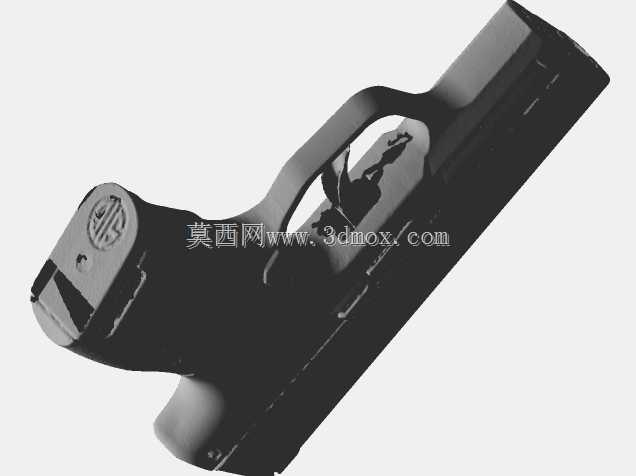

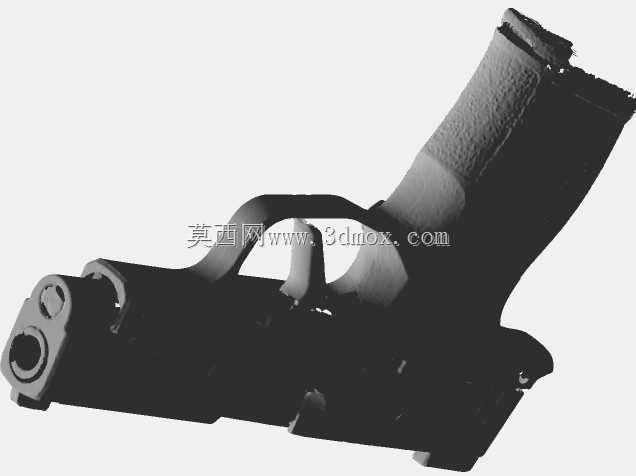

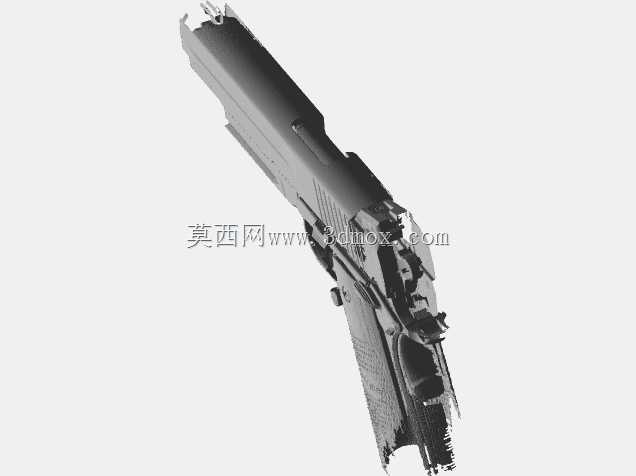

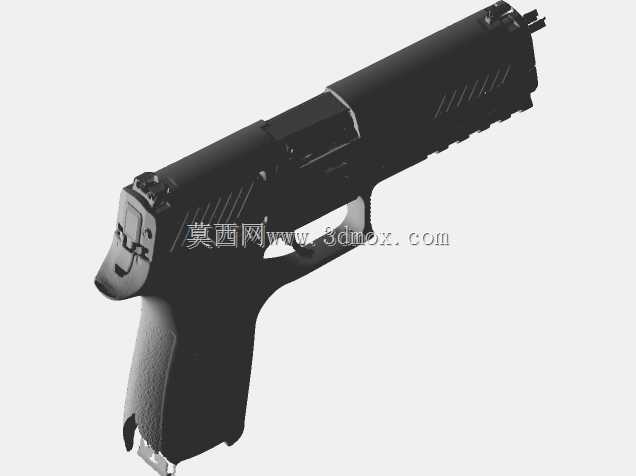

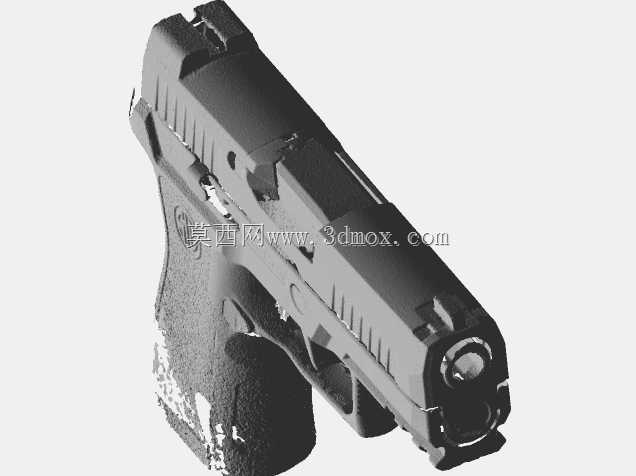

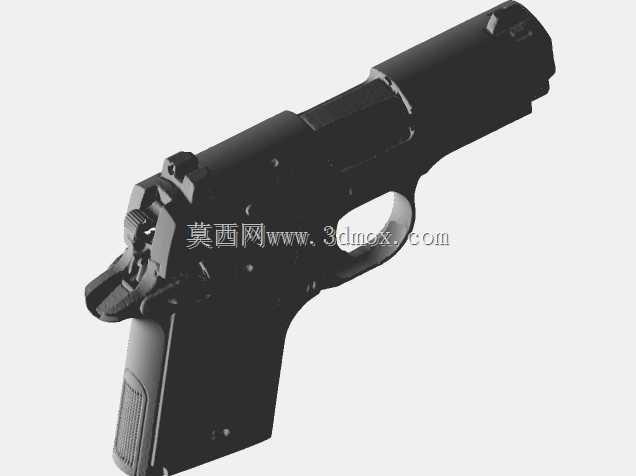

　　扫描数据完整还原了西格绍尔手枪的核心结构特征：握把区域的防滑纹理深度、扳机护圈的轮廓弧度、套筒座前部的附件安装槽尺寸、套筒前后的防滑齿间距、抛壳窗的开口边界、弹匣解脱钮的突出高度、空仓挂机杆的活动间隙都得到了1:1还原，甚至握把注塑成型的合模线痕迹、套筒表面的加工纹理都完整保留，能为结构设计人员提供最贴近实物的参考基准，不需要反复对照实物调整曲面偏差。在设计参考思路上，这套数据可以作为枪械周边产品开发的基准母模，比如开发适配该型号的战术枪套时，可以直接基于扫描数据提取枪械外轮廓，做0.2-0.5mm的间隙补偿后直接生成枪套的内腔结构，不需要反复打样调整适配度；开发挂载在套筒座下方的战术附件时，可以直接匹配皮卡汀尼导轨的槽位尺寸、

　　安装面的平面度，确保附件安装后无旷量、锁紧可靠；做教学演示模型时，可以基于扫描数据拆分内部零件，直观展示枪管短后坐自动原理、闭锁机构的运动逻辑，比理想化的参数化模型更贴近量产枪械的实际结构。从外形尺寸与安装边界来看，数据完整覆盖了整枪的全尺寸边界：套筒的前后长度、握把的前后宽度与左右厚度、枪管轴线相对于握把的高度、扳机行程的前后活动范围、弹匣插入握把后的外露长度、机械瞄具的准星照门高度差都和实物完全一致，在做配套产品设计时，可以直接在三维软件中做干涉检查，提前排除配件安装后与套筒运动部件干涉、影响弹匣插拔、阻碍扳机操作等设计问题。需要注意的是，这类扫描数据是原始点云处理后的网格模型，保留了实物的制造公差，在做精密配合的配件设计时，

　　需要根据配件的材料特性、安装方式做合理的公差补偿，比如硬质聚合物枪套的内腔间隙可以控制在0.3mm左右，带锁紧结构的附件安装接口需要预留0.1mm的过盈量来保证锁紧可靠性，避免直接套用扫描数据做硬接触配合导致安装困难。另外，扫描数据完整还原了握把的人体工学曲面，包括握把的虎口贴合弧度、指槽的位置与深度、握把前后的防滑纹角度，在做握把改装件设计时，可以直接基于现有曲面做局部调整，比如增加拇指靠、调整握把厚度来适配不同手型的用户，不需要从零开始构建握把的基础曲面，大幅缩短改装件的开发周期。在战术训练模拟器材的开发中，基于这套扫描数据制作的模拟训练枪，外形尺寸和重量分布都和真枪保持一致，能让训练人员在模拟拔枪、换弹、瞄准操作时获得和真实枪械一致的操作手感，避免因训练器材尺寸偏差导致的动作变形。
