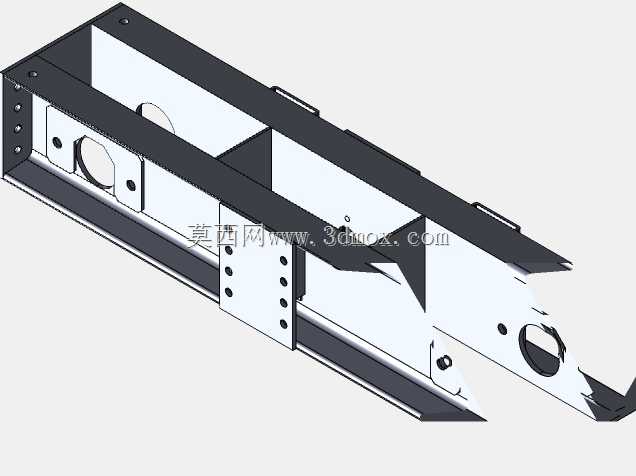

钣金拼接式设备安装承载梁架结构

　　该结构属于设备配套的钣金类承载安装构件，主要应用在工业自动化生产线侧边配套安装、设备机架分层承载、电气柜内部组件安装支撑等场景，作为设备内部的横向承载与安装基准件使用，可直接通过侧边预留的安装孔位与设备主框架栓接固定，无需额外焊接调整，适配多类需要分层布置组件的工业设备安装需求。从实际使用场景来看，这类梁架多布置在设备内部走线与组件安装的交汇区域，既需要承担上方安装的电气元件、小型功能模组的静态载荷，也需要预留足够的走线空间与组件避让缺口，避免设备运行过程中出现线缆干涉、组件磕碰的问题。结构整体采用冷轧钢板折弯拼接成型，所有折边均做了压边加强处理，长向布置的主折弯边高度经过载荷校核，在承担均布载荷时不会出现下挠变形，

　　侧边的多组等距安装孔位采用冲孔工艺加工，孔位同轴度公差控制在0.1mm以内，可直接适配标准规格的安装螺丝，无需现场二次扩孔调整。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯内角均匹配标准折弯刀具的R角参数，避免出现折弯开裂或者回弹超差的问题，拼接位置采用定位孔加自攻螺丝的固定方式，减少焊接工序带来的变形量，同时也方便后期设备维护时的拆解调整。结构上预留的多个圆形缺口，是为了适配设备上的走线接头、旋转轴穿过或者传感器安装位，缺口边缘做了翻边处理，既可以提升局部结构强度，也能避免锋利的板材边缘割伤穿过的线缆或者操作人员的手部。长向两端的安装折边做了加宽处理，每个固定点位都布置了至少两个安装孔，分散固定点的受力，

　　避免设备运行过程中产生的振动导致固定螺丝松动。从安装边界来看，该梁架的整体宽度适配标准工业铝型材机架的内空尺寸，安装后梁架表面与机架立柱的内侧面齐平，不会突出占用设备外部的安装空间，梁架的高度方向预留了足够的下层走线空间，线缆可以沿着梁架内侧的空腔布置，配合扎带孔位实现线缆的有序固定，避免线缆杂乱堆积影响设备散热。结构上的多个小尺寸凸耳结构，是为了安装小型的线槽、传感器支架等辅件设计的，凸耳上的预冲孔位可以直接固定标准规格的扎带或者微型安装座，减少后期现场打孔的工作量。在结构强度设计上，长向的主承重面采用了双层折弯的加强结构，相比单层同厚度钢板，抗扭刚度提升了40%以上，即使在单侧挂载组件的情况下，也不会出现明显的扭转变形。

　　所有板材的拼接缝隙控制在0.2mm以内，拼接后整体平面度公差满足安装平面的要求，上方安装的平板类组件可以完全贴合梁架表面，不会出现安装间隙导致的组件固定不稳问题。考虑到设备运行时的振动工况，所有安装孔位周边都做了局部压印加强，避免螺丝反复受力导致孔位变形变大，延长结构的使用寿命。该结构没有多余的装饰性设计，所有的结构特征都服务于安装、承载、走线的实际功能，钣金展开后板材利用率达到85%以上，有效降低了加工的材料成本，适合批量加工生产，可直接作为各类中小型工业设备的内部承载构件通用化使用，根据不同设备的长度需求，只需要调整长向的尺寸参数，其余安装孔位、折弯结构均可实现通用化适配，减少重复设计的工作量。
