宝马汽车多辐条轻量化轮毂三维设计

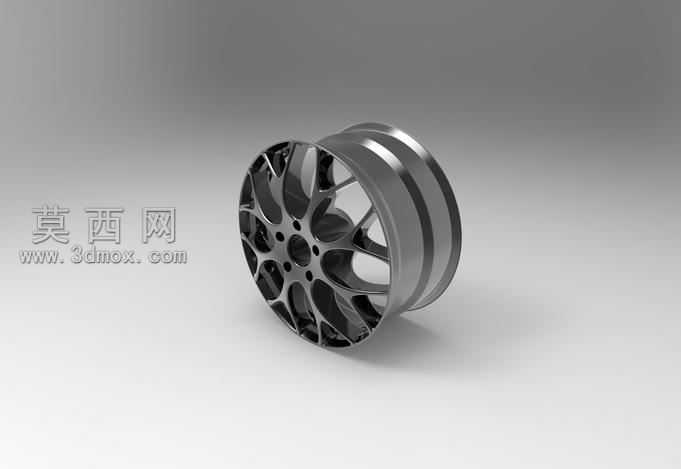

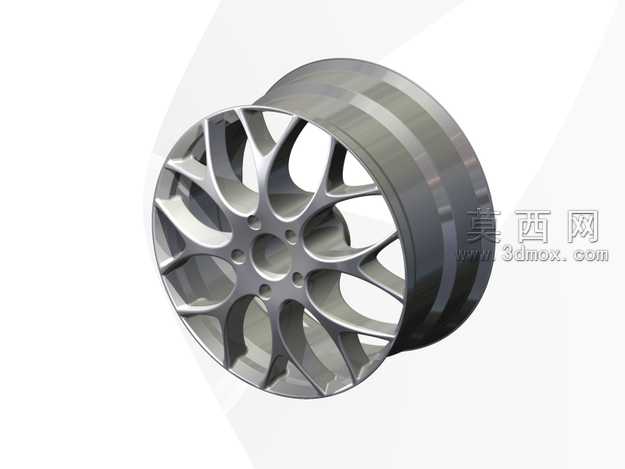

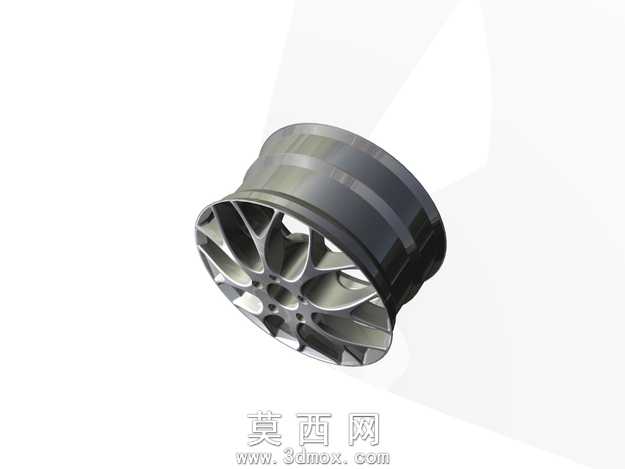

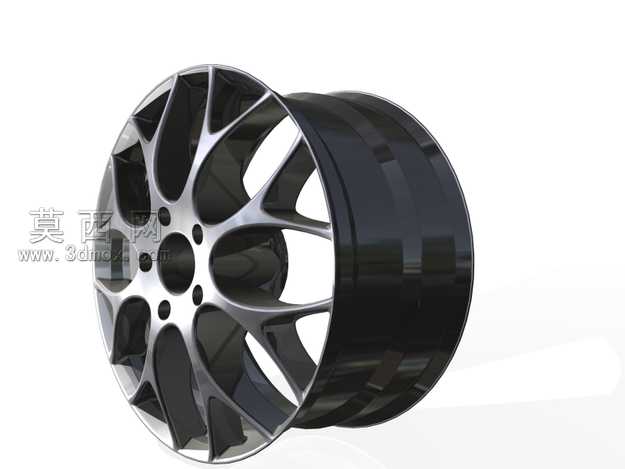

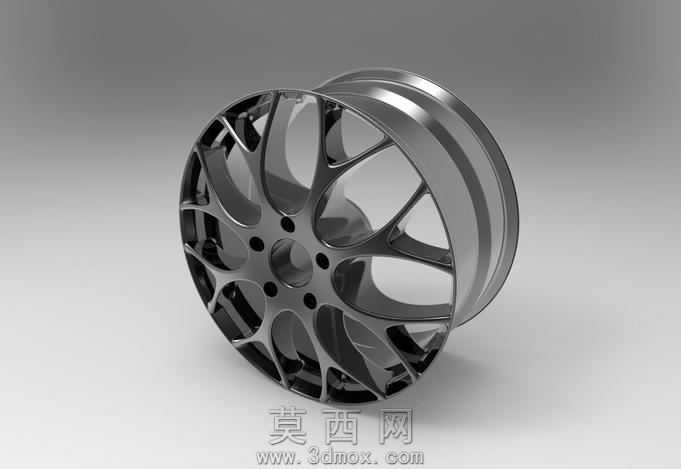

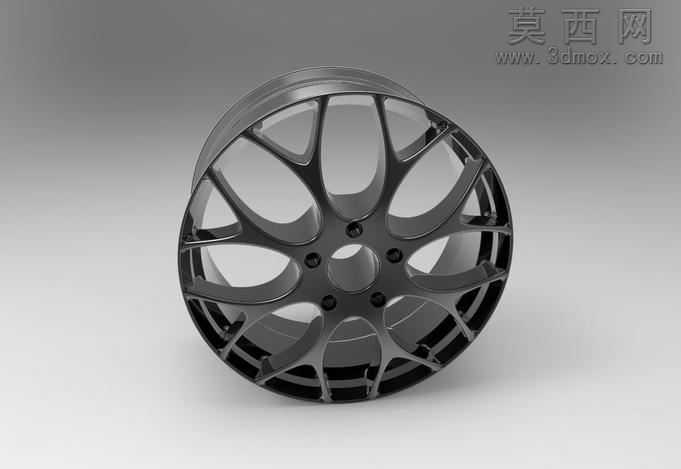

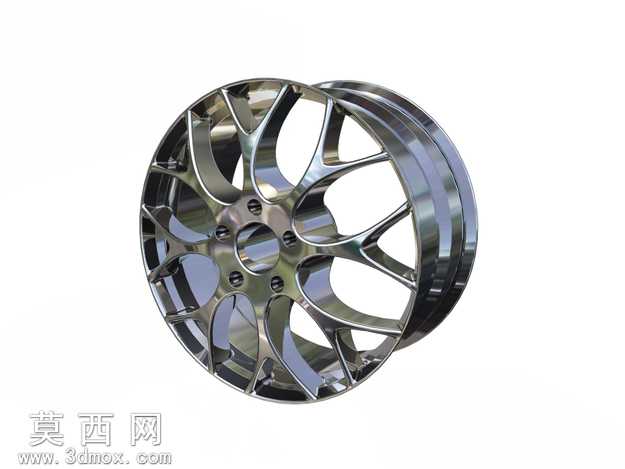

本作品为适配宝马车型的乘用车铝合金轮毂三维设计成果，建模阶段依托三维参数化设计逻辑完成全尺寸构建，首先以轮毂中心定位孔为基准原点，确定PCD螺栓孔分布圆直径、中心孔公差、轮辋名义直径与宽度的核心装配参数，严格匹配宝马车型原厂轮毂的安装适配标准，确保与车辆转向节、制动系统的装配契合度。建模过程中优先采用曲面建模与实体建模结合的方式，先绘制轮辐的截面轮廓曲线，通过放样、扫掠命令生成单根辐条的基础实体，再依托圆周阵列命令完成十辐双叉造型的均匀排布，每根辐条的曲面过渡都做了连续曲率处理，避免应力集中的直角结构，同时在辐条与轮辋衔接处做了加厚过渡设计，强化结构连接强度。轮辋部分按照乘用车轮辋的标准轮廓构建，包含胎圈座、轮缘、气门嘴安装孔的细节结构，气门嘴孔位置做了沉台设计，兼顾安装便利性与密封性能。材质与渲染阶段，为模型赋予了高光亮面铝合金材质，调整金属粗糙度、反射率参数模拟锻造铝合金的细腻金属质感，轮辋边缘做了细微的车削纹理处理，还原真实机加工后的表面效果，渲染场景采用柔和的影棚布光，通过多角度光源反射凸显轮毂曲面的流畅线条与金属光泽，同时输出了不同角度的渲染效果图，完整呈现轮毂的造型细节。设计思路上，这款轮毂采用多辐条镂空造型，在保证轮毂整体结构强度满足乘用车行驶载荷要求的前提下，通过辐条间的大尺寸镂空设计降低轮毂整体重量，实现轻量化目标，有助于降低车辆簧下质量，提升操控响应性能；分叉式的辐条造型既延续了宝马车型经典的运动化设计语言，又通过流畅的曲面弧度优化视觉效果，辐条表面的内凹造型进一步强化了轮毂的立体层次感，适配宝马车型的运动化定位。结构设计层面，对螺栓孔周边做了局部加厚处理，分散螺栓紧固时的压应力，中心孔位置设计了与轮毂盖匹配的卡槽结构，轮辐背面预留了平衡块安装的平整区域，满足后期轮胎装配动平衡的使用需求，所有结构细节都参考量产轮毂的工艺要求设计，具备实际生产参考价值。
