工业防雨百叶窗通风构件三维设计

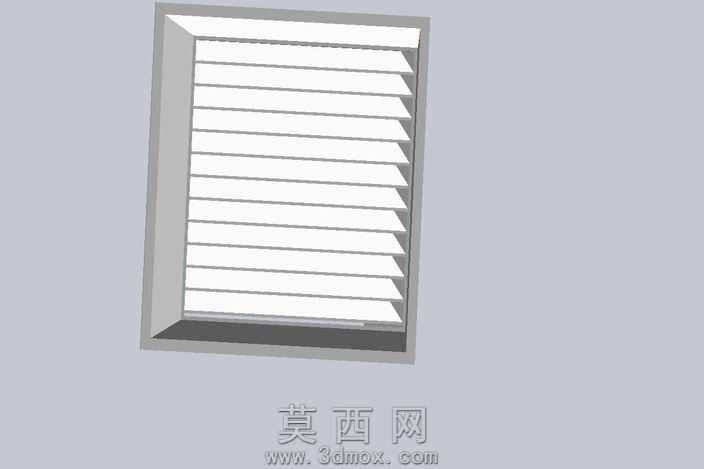

本作品为工业防雨百叶窗三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制外框的矩形基准草图，通过拉伸凸台命令生成具有标准壁厚的窗框基体，对窗框边角做倒圆角处理消除应力集中点，同时预留后续安装固定的孔位特征。叶片部分采用等距阵列的设计思路，先绘制单个叶片的倾斜截面草图，保证叶片倾斜角度符合防雨导流的力学要求，即雨水沿叶片斜面滑落不会渗入内侧，同时保证通风气流可以顺畅通过叶片间隙，通过线性阵列命令按照均匀间距排布所有叶片，对每个叶片与窗框的连接位置做拉伸切除与配合约束，保证叶片与窗框连接牢固无松动间隙。材质渲染阶段，窗框部分赋予哑光灰色金属材质，模拟工业常用的铝合金或镀锌钢板质感，调整材质粗糙度参数还原真实金属的漫反射效果，叶片部分赋予同色系稍浅的哑光材质，区分结构层次的同时保持工业产品的简洁质感，渲染时添加柔和的环境光，清晰展现叶片的倾斜角度与整体结构的层次感。结构设计上重点考量防雨与通风的平衡，叶片的重叠量经过参数化调试，既保证外侧雨水在重力作用下沿叶片外表面滑落，不会被气流裹挟进入窗体内侧，又保证叶片之间的通风间隙满足工业场景的通风换气需求，窗框的安装边设计有均匀分布的固定孔位，可直接适配建筑或设备柜体的安装需求，整体结构无冗余特征，所有特征均为可编辑的参数化特征，可根据实际使用场景调整窗框尺寸、叶片数量、叶片倾斜角度等参数，适配不同通风量、不同防雨等级的使用需求，模型结构严谨，装配关系清晰，无重叠、破面等建模问题，可直接用于工程出图、装配模拟、渲染展示等场景。
