数控加工用密码筒三维结构设计作品

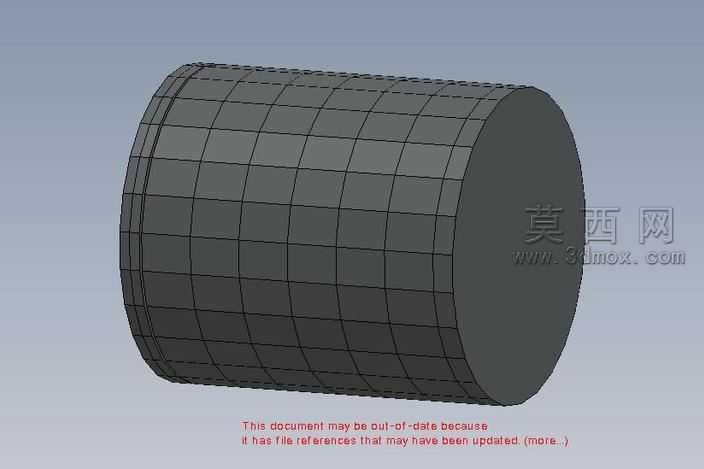

本作品是面向数控加工项目设计的密码筒三维模型，整体采用同轴圆柱筒体作为基础构型，建模阶段以回转体特征为核心搭建基础框架，首先通过草图绘制筒体的径向截面轮廓，标注精准的内外径尺寸、筒体轴向长度参数，利用回转命令生成基础筒体实体，再针对密码筒的功能需求，在筒体外周面规划环形排布的密码调节格结构。建模过程中对筒体表面的分格结构采用阵列特征完成，先绘制单格的矩形轮廓与深度参数，通过轴向线性阵列与周向圆周阵列的组合操作，快速生成覆盖整个筒体外壁的规整网格结构，每一处分格的尺寸公差、相邻格的间距都严格匹配数控加工的工艺要求，避免后续加工出现过切或者尺寸偏差问题。筒体的端面采用平整封盖结构，封盖与筒体主体的衔接处做了微小的倒角过渡处理，既能够去除锐边满足加工安全要求，也能让整体外观更具精致感。材质配置上为模型赋予哑光深灰金属材质，模拟实际数控加工后钢制零件的表面质感，调整材质的粗糙度、反光度参数，让渲染效果贴近真实机加工零件的哑光金属表现，没有添加多余的装饰性材质，完全贴合工业加工零件的视觉特征。结构设计上充分考虑数控加工的可行性，所有特征都采用常规铣削、车削即可完成的构型，没有设计难以加工的倒扣、极小内凹结构，筒体壁的厚度经过测算，既满足密码装置的结构强度要求，也避免材料浪费。设计思路围绕数控加工的实操需求展开，从最初的草图绘制阶段就同步考量加工工序的排布，将筒体的外圆车削、表面网格铣削、端面精加工的工序逻辑融入建模特征顺序，让三维模型不仅是外观展示载体，更能直接为后续数控编程、加工路径规划提供精准的尺寸参考，模型的每一处特征尺寸都保留可编辑参数，方便后续根据实际加工需求调整密码格的数量、筒体的直径长度参数，适配不同规格的密码筒加工需求。
