三联连体金属板盖收纳框结构设计

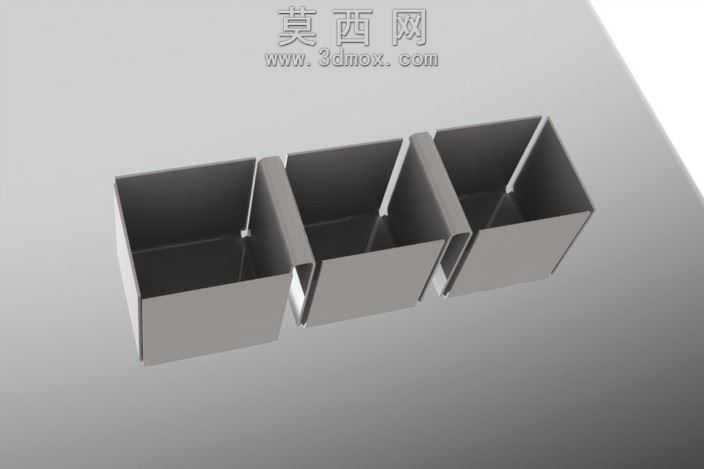

本作品为三联连体式金属板盖框结构，建模过程依托三维参数化设计软件完成，整体采用钣金建模逻辑搭建，从基础草图绘制开始，先绘制单个框体的截面轮廓，通过薄壁拉伸生成单个敞口盒体结构，再通过线性阵列与连接筋特征完成三个框体的连体拼接，相邻框体之间采用一体化折弯连接结构，无需额外装配即可实现三个腔体的刚性连接，保证整体结构的稳定性。材质设置上选用哑光磨砂金属材质，调整金属粗糙度参数模拟冷轧钢板的表面质感，通过环境光遮蔽与漫反射参数调整，还原金属板材的哑光漫反射效果，避免过度反光影响结构展示，渲染阶段采用柔和顶光搭配侧方补光，清晰呈现框体的壁厚、连接折边以及敞口结构的细节，让每个腔体的内部轮廓与外部连接结构都能清晰展现。结构设计上，每个独立框体采用等壁厚设计，敞口边缘做微小卷边处理提升结构强度，避免锐边划伤，相邻框体的连接部位采用圆弧过渡折弯，既减少应力集中问题，也提升整体结构的抗形变能力，三个腔体尺寸完全一致，可实现分类收纳功能，整体无多余冗余结构，符合钣金加工的工艺要求，可直接通过折弯、裁切工艺完成实体加工。设计思路上以趣味实用为核心，摒弃复杂装饰结构，用极简的连体盒体结构实现分类盛放的功能，整体造型规整简洁，连接部位的一体化设计既减少了装配工序，也提升了整体结构的耐用性，建模过程中严格控制壁厚参数与折弯半径，保证模型符合实际钣金加工的工艺规范，不存在无法加工的干涉结构，渲染输出时采用浅灰色背景突出金属材质的质感，清晰展现结构的每一处细节特征。
