小排量系绳车模型双轴帕拉气缸结构

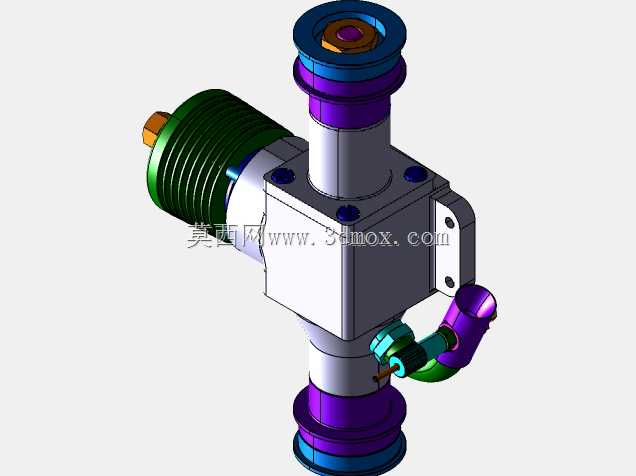

　　这款小排量气缸结构，主要面向系绳动力模型车这类小型竞速模型的动力系统配套，在微型模型动力领域，这类气缸是决定模型动力输出平顺性与极限转速的核心部件，不同于工业级大排量气缸的重载设计取向，微型模型气缸的设计核心是在极小的空间内实现进排气效率、活塞运动精度与整体重量的平衡，适配模型车高速运转时的动力响应需求。从结构设计逻辑来看，这款气缸采用十字型主体布局，竖向为气缸活塞运动的主腔体，顶部设置带密封结构的缸头组件，集成了散热鳍片与点火/进气接口，侧向延伸的腔体用于布置配气与燃油供给通路，下部的紫色环带结构为缸体与曲轴箱的定位连接段，侧方伸出的弯管组件为排气通路，同时预留了化油器安装的接口位，整体结构没有冗余的外置部件，

　　所有功能通路都集成在主体铸件上，尽可能压缩了整体体积。实际使用场景中，这类气缸配套的系绳车模型通常在环形场地做高速圆周运动，转速往往能达到每分钟数万转，因此缸体侧面的绿色散热鳍片采用了等距螺旋排布，能够在模型高速行进时利用迎面气流快速带走燃烧做功产生的热量，避免缸温过高导致的活塞胀卡或者密封失效问题，鳍片的厚度与间距经过匹配，既保证足够的散热面积，又不会因为鳍片过密增加不必要的重量或者风阻。从安装边界来看，缸体主体的方形安装座上预留了四个对称的螺栓固定孔，能够直接通过螺栓锁紧在配套的曲轴箱上，安装座的结合面做了平面度处理，保证装配后的密封性能，避免曲轴箱漏气影响缸压；顶部的缸头通过螺纹与主缸体连接，配合密封垫圈实现燃烧室的密封，

　　顶部的锁紧螺母结构能够方便调整缸头压缩比，适配不同配比的燃油使用需求；侧方的排气接口采用标准的微型模型发动机接口尺寸，可以直接配套对应的微型消音器或者排气管路，不需要额外做转接加工，侧向的燃油调节接口位置预留了足够的操作空间，在整车装配完成后也能方便调整油针位置，适配不同的赛场环境温度与湿度条件。设计过程中，这类微型气缸的壁厚控制是核心难点，主缸筒的内壁需要极高的圆柱度与表面光洁度，保证活塞环在高速往复运动时的密封性能，同时壁厚要尽可能薄，降低缸体整体的重量，减少模型运动时的非簧载质量；各个通路的转角位置都做了圆弧过渡，避免进排气过程中产生气流紊流，影响充气效率，侧方的安装耳位做了加厚处理，避免在高频振动下出现连接断裂的问题，

　　因为模型发动机运转时的振动频率远高于普通工业发动机，连接部位的抗疲劳性能直接决定了整机的使用寿命。不同于量产的工业气缸，这类模型用小排量气缸的结构更紧凑，集成度更高，所有的功能结构都围绕高转速、轻量化、快响应的需求设计，没有多余的装饰性结构，每一处外形设计都服务于实际的功能需求：比如缸体上的蓝色固定塞是工艺孔的封堵结构，在加工主油道与气道之后封堵工艺孔，同时保证外表面的平整，减少气流阻力；下部的环形凸台是曲轴箱油封的定位位，能够保证油封安装的同轴度，避免高速运转时出现油封漏油或者漏气的问题。在模型车的整机装配中，这款气缸的安装位置位于整车的重心附近，能够降低整车的转动惯量，提升系绳车高速过弯时的稳定性，缸体的侧向突出结构都做了圆弧收边，避免在模型意外碰撞时出现结构断裂，同时各个外接管路的接口方向都顺着模型行进的气流方向，减少不必要的风阻，提升整车的极速表现。对于三维建模从业者来说，这类微型动力部件的建模难点在于多通路的内部结构处理，以及薄壁特征的细节还原，需要兼顾结构的工程合理性与模型的装配干涉检查，在建模过程中需要提前考虑各个配合面的公差预留，比如缸筒与活塞的配合间隙、安装座与曲轴箱的贴合公差、各个接口的螺纹配合尺寸，才能保证建出的模型能够直接用于后续的样件加工或者装配验证，不需要反复调整结构尺寸。
