轮毂端面锁止机构结构设计图纸

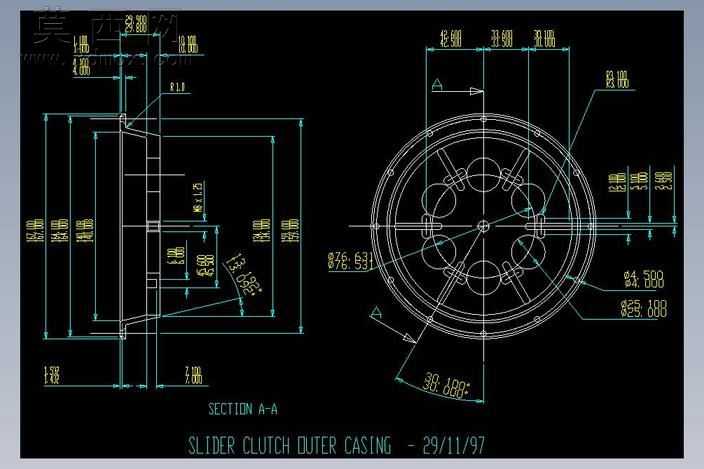

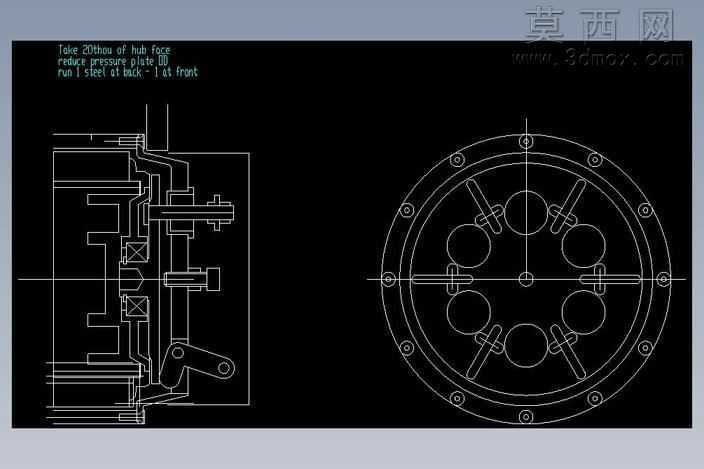

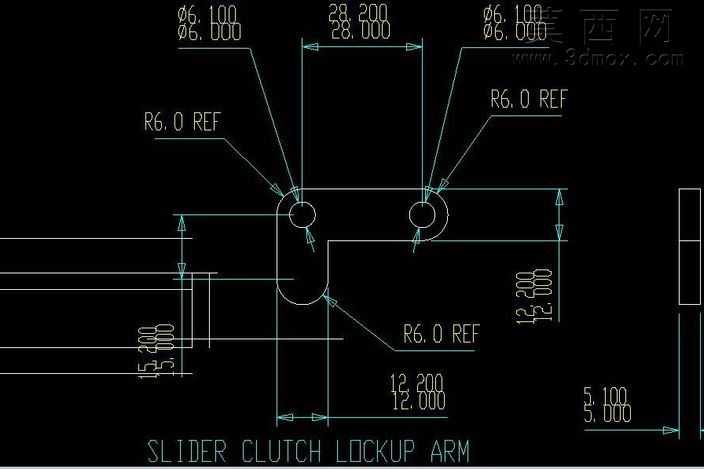

本作品为轮毂端面配套的锁止锁紧机构设计方案，采用二维工程图形式完整呈现机构的装配关系与结构细节，整体建模过程严格遵循机械设计规范，先完成核心传动部件的轮廓绘制，再逐步搭建锁止卡爪、承压盘片、复位弹性件、连接紧固件等各组成零件的结构线条，精准还原各部件的配合公差与装配位置。从结构设计来看，该锁止机构采用径向多卡爪同步锁紧的布局，端面视角呈现圆周均布的六组锁止卡爪结构，侧视剖视图清晰展示了内部的传动连杆、承压垫片、复位弹簧以及定位销的排布逻辑，能够实现轮毂端面的可靠锁止，有效承受作业过程中的压力载荷，避免锁止失效。设计过程中重点考量了锁止动作的传动顺畅性，通过连杆结构将操作端的动力同步传递至各圆周卡爪，保证各卡爪的锁止行程一致，受力均匀；同时在承压位置设计了减摩垫片结构，降低反复锁止解锁过程中的部件磨损，延长机构的整体使用寿命。图纸绘制阶段严格遵循机械制图标准，剖视图的剖面线绘制规范，各部件的轮廓线条清晰，装配关系表达明确，能够直观呈现机构的工作原理：当执行锁止操作时，传动连杆带动圆周均布的卡爪同步向内收拢，卡合至轮毂端面的对应卡槽内，配合前端的承压盘片压紧轮毂端面，实现稳定锁止；解锁时复位弹簧带动卡爪同步回退，解除锁止状态。整体结构紧凑，传动路径简洁，没有冗余的部件设计，既保证了锁止的可靠性，也兼顾了加工装配的工艺性，各零件的结构形状均采用常规机械加工即可实现，无需特殊工艺，能够直接用于同类型锁止机构的设计参考、加工出图以及教学演示使用，完整展现了机械锁止机构从功能需求到结构落地的设计思路，兼顾了结构强度、动作可靠性与加工经济性的多重要求。
