SAE赛事轻木结构高扬程遥控航模设计

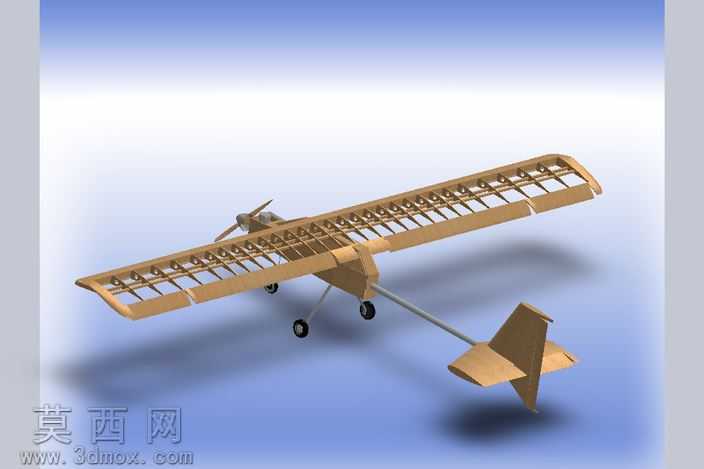

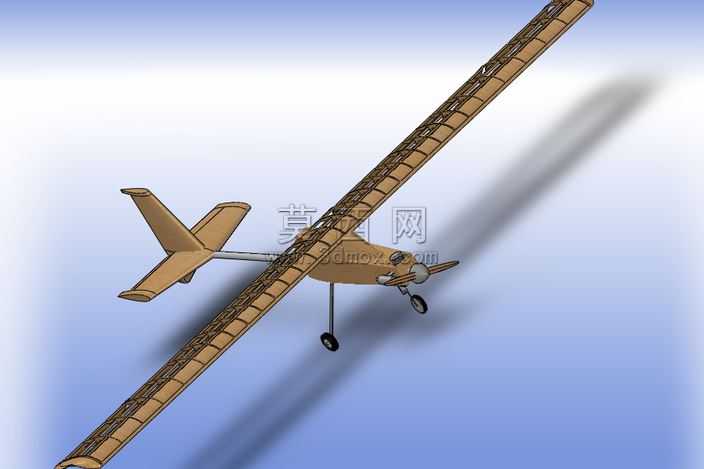

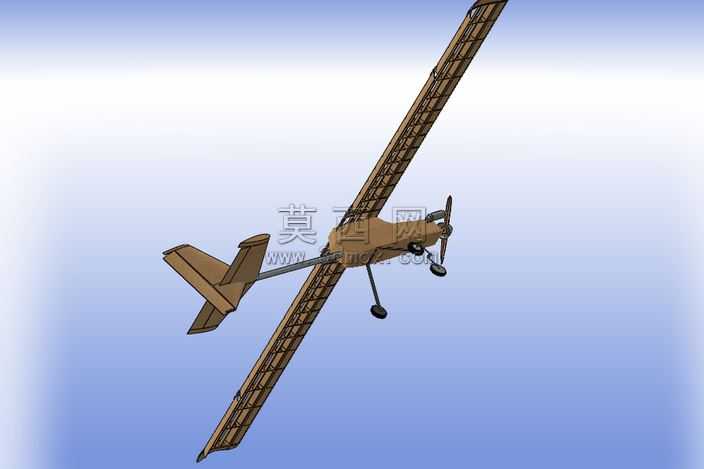

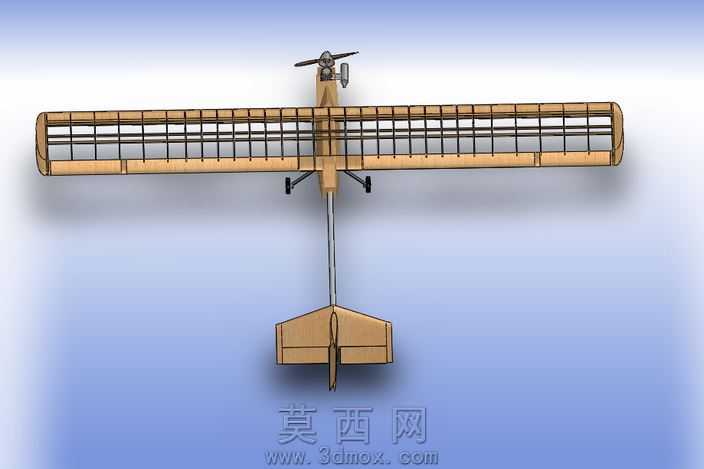

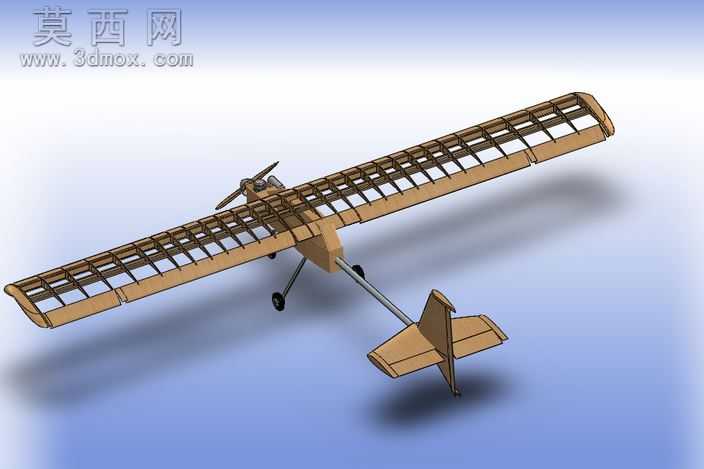

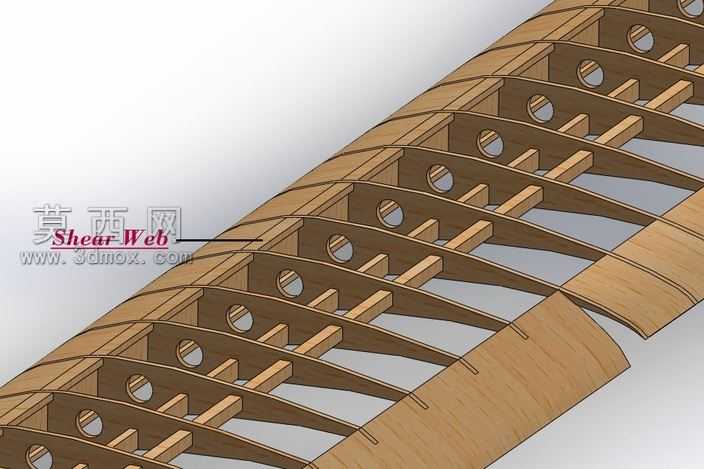

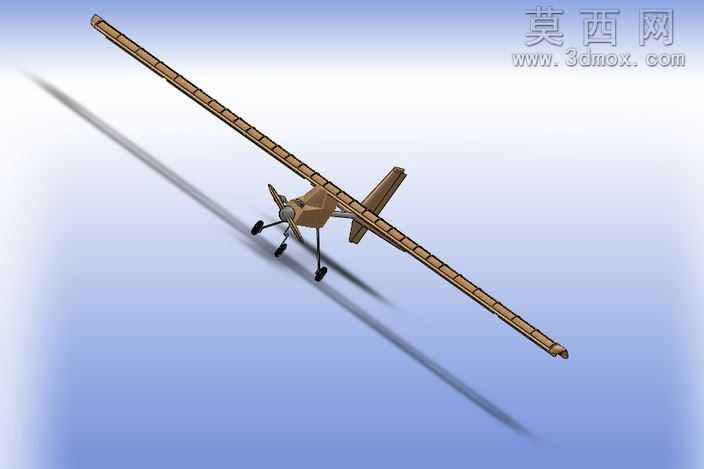

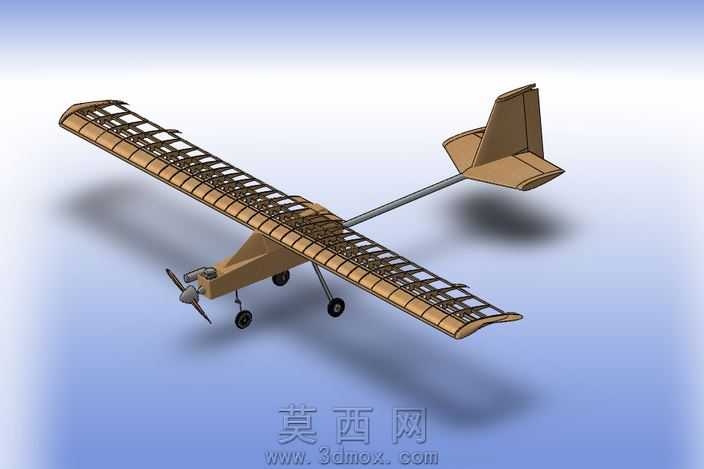

本模型为面向SAE航空设计赛事打造的高扬程载荷遥控固定翼航模，整体建模过程围绕赛事载重飞行的核心需求展开，在三维建模阶段首先完成整体气动布局的参数化搭建，确定106英寸翼展的上单翼布局构型，匹配常规尾翼的气动安定面设计，保障大载重状态下的飞行稳定性。建模过程中对机身、机翼的桁架式骨架结构做了精细化的分件建模，每一处翼肋、机身隔框、纵梁的卡位结构都做了精准的尺寸匹配，完全适配轻木材质的加工拼接需求，避免后续实体制作时出现装配干涉问题。材质渲染阶段针对轻木材料的哑光浅木质感做了材质参数调校，还原巴尔沙木的自然纹理与哑光质感，对机翼蒙皮的紧绷覆膜质感、金属起落架的金属光泽、动力系统的引擎散热纹理都做了分层材质设置，渲染输出的效果图清晰展现骨架结构的排布逻辑，直观呈现减重设计的结构思路。结构设计上重点围绕减重与强度平衡做优化，全机采用桁架式骨架搭配局部加强的硬木组件，在翼梁、起落架安装位、引擎安装座等受力集中区域做了局部结构加厚与三角补强设计，在非受力区域尽可能做镂空减重处理，最终将整机全重控制在3.5公斤的设计目标内。动力系统匹配OS FX61引擎的安装接口做了精准的安装位建模，预留了油箱、舵机、操纵连杆的安装空间，翼尖部分专门设计了翼尖小翼结构，通过三维流场模拟验证该结构可有效削弱翼尖涡流的诱导阻力，提升大载重爬升阶段的气动效率，保障飞机可搭载10-15磅有效载荷完成高扬程飞行任务。建模过程中对所有操纵面的偏转行程、舵面铰链位置都做了运动仿真校验，确认舵面偏转无结构干涉，起落架的轮距、尾轮的转向结构都做了适配性设计，保障地面滑跑与起降阶段的姿态稳定性，整体模型完整还原了竞赛航模从气动选型到结构减重、动力匹配的全流程设计逻辑，可直接用于赛事方案验证、加工图纸输出与教学演示使用。
