低成本简易悬臂桁架屋面结构设计

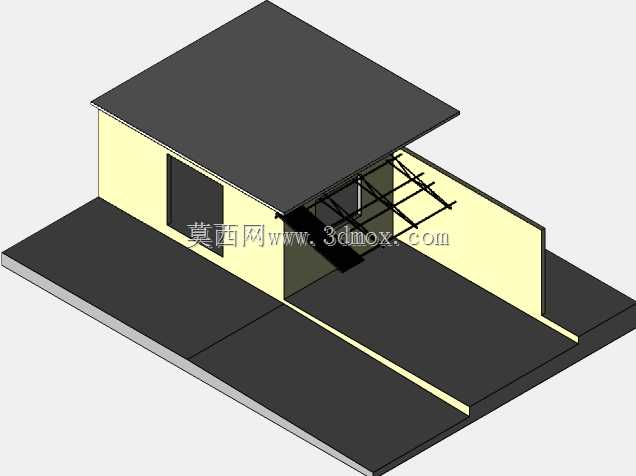

　　这款悬臂桁架屋面主要面向小型民用附属建筑、临时仓储棚、户外设备遮护区这类低预算建设场景，核心解决小跨度悬挑区域的遮雨遮阳需求，不需要复杂的梁柱支撑体系，能在不占用地面通行空间的前提下完成屋面覆盖，适配乡村自建房附属储物区、街边小型临时经营点遮雨棚、厂区小型设备外置防护棚这类对建设成本敏感、施工条件有限的应用场景。

　　从实际使用功能来看，该结构不需要设置中间支撑柱，悬挑区域下方完全无遮挡，可满足人员通行、小型物品堆放、外置设备安置的空间需求，屋面覆盖层采用常规镀锌板材，具备基础的防雨、抗轻微积雪荷载能力，整体结构自重较轻，对下部承载墙体的荷载要求不高，不需要额外做复杂的基础加固，适配普通砖砌墙体、水泥砌块墙体的安装条件，不需要改动原有建筑的主体承重结构。

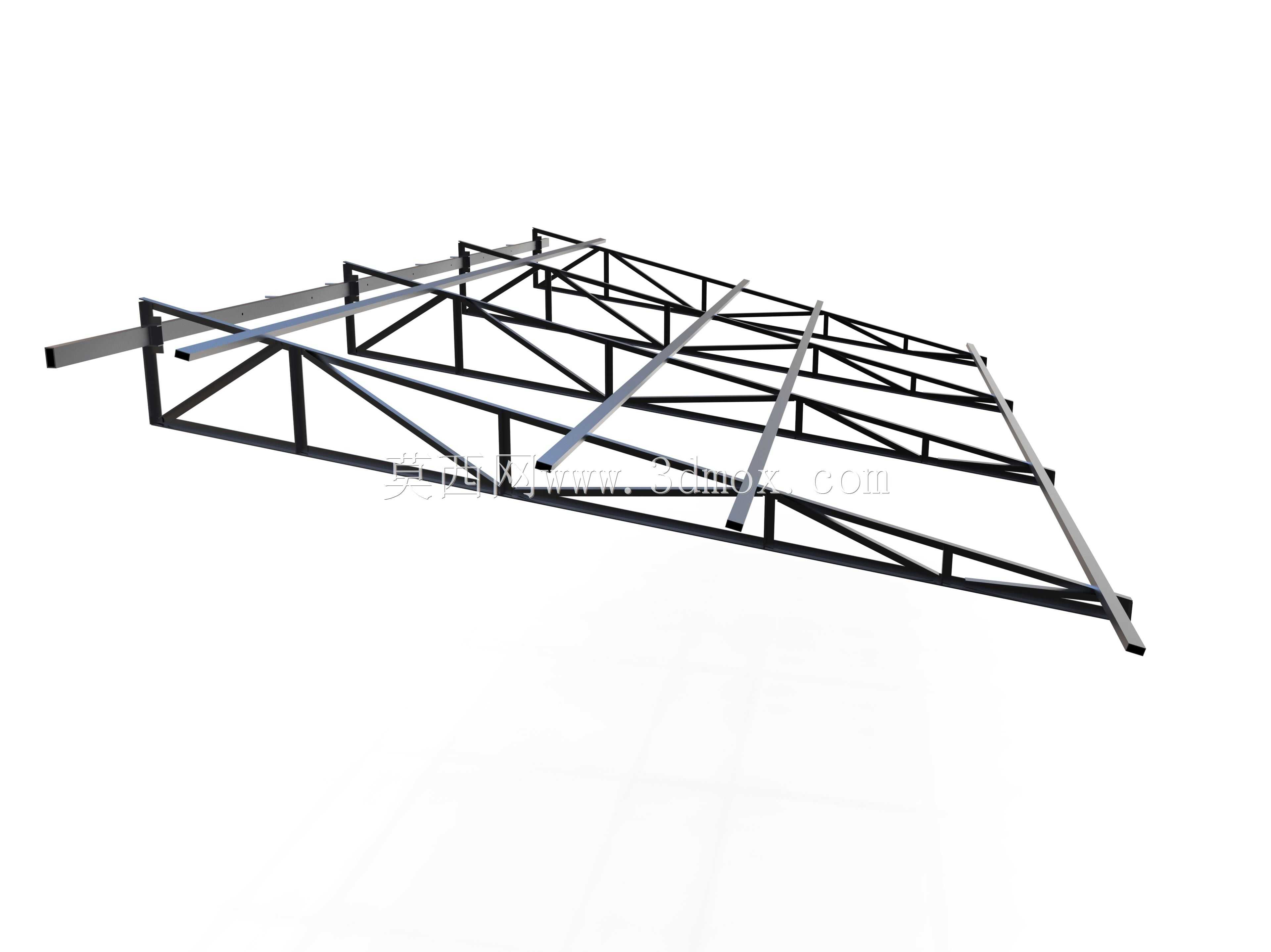

　　设计过程中优先考虑加工与施工的便捷性，主受力构件采用常规L型型材，所有杆件连接节点均采用焊接工艺，没有设计复杂的异形切口、相贯线切割工序，普通基层焊接工人即可完成现场加工作业，不需要配备特殊的数控切割设备，能大幅降低现场施工的人工与设备成本。桁架的腹杆排布采用等间距布置方案，杆件规格统一，材料采购时可直接选用市场通用的标准型材，不需要单独开模定制构件，能减少材料采购的周期与额外成本。

　　结构受力层面，悬臂段的主弦杆按受拉、受压构件分别选型，靠近墙体固定端的杆件截面适当加大，抵消悬臂端产生的弯矩作用，腹杆主要承担剪力传递作用，选用较小规格的型材即可满足受力要求，在保证结构安全冗余的前提下尽可能控制材料用量。固定端采用金属销钉配合螺钉的连接方式，直接将桁架根部固定在水泥墙或砌块墙体上，不需要预埋大型连接钢板，对既有建筑的墙体破坏程度极小，安装完成后仅需对连接点做简单的防水封堵即可投入使用。

　　安装边界方面，该桁架屋面的悬挑跨度适配3-5米的小型覆盖需求，屋面坡度按常规排水要求设置，可根据当地降雨量调整坡度大小，整体结构的外轮廓尺寸规整，杆件下料长度统一，现场安装时可先在地面完成单片桁架的焊接组装，再整体吊装固定到墙体上，不需要搭设大面积的脚手架，能进一步压缩施工周期。屋面覆盖层采用26号镀锌板，板材之间采用常规咬边连接，配合密封胶即可满足防水要求，不需要额外做复杂的防水层施工，后期维护仅需定期检查连接螺钉的锈蚀情况、焊接节点的开裂情况即可，维护成本极低。

　　从实际落地效果来看，该结构没有多余的装饰构件，所有杆件均为受力构件，材料利用率高，整体造价远低于常规的现浇混凝土悬挑屋面、钢框架支撑屋面，在预算有限的前提下完全能满足小型区域的遮护需求，结构受力逻辑清晰，建模过程中可直接通过参数化调整杆件长度、截面规格，快速适配不同的悬挑跨度、荷载要求，对于同类型的小型简易屋面设计有较高的参考价值，可直接调整参数后用于类似场景的结构设计，不需要重新做复杂的受力验算框架。
