带胸部装饰区的创意包装瓶结构设计

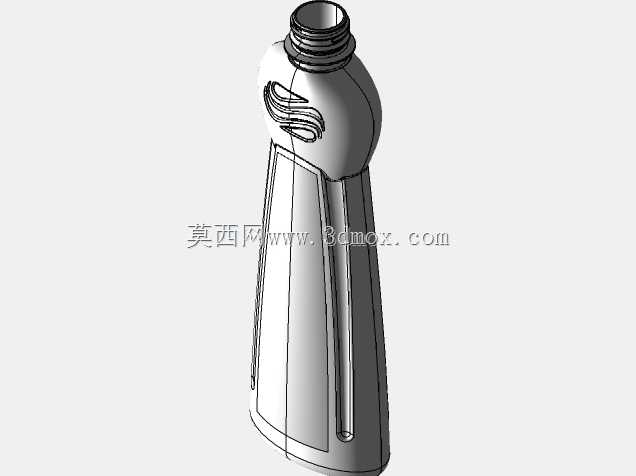

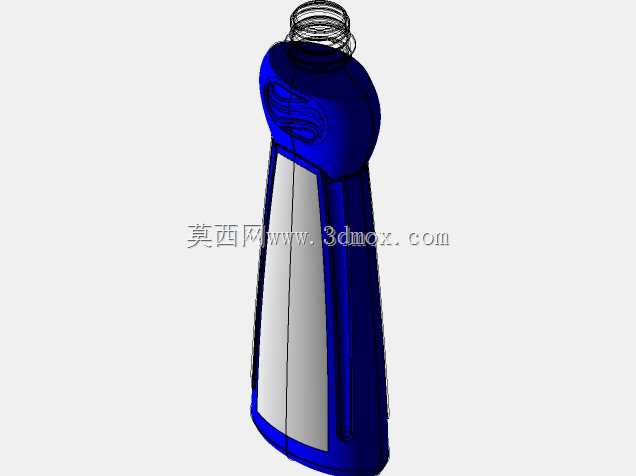

　　这款包装瓶的三维结构设计，最初是面向快消品包装方案的客户提案场景搭建，核心是解决常规饮品或日化包装瓶辨识度不足、装饰结构易脱落的实际问题。做结构设计的时候，最先敲定的是瓶身胸部装饰区的一体化成型思路，没有采用后期粘贴装饰件的方案，避免了生产环节额外的贴装工序，也从根源上杜绝了装饰件在运输、使用过程中起翘、脱落的质量隐患。从实际应用场景来看，这类瓶型既可以适配中高端饮品的灌装需求，也能作为日化洗护类产品的容器使用，瓶身的装饰区可以直接做模内注塑的纹理、色彩区分，不需要额外增加外包装的印刷成本，在终端陈列的时候，差异化的瓶身轮廓能快速从同品类常规圆柱、方型瓶中跳脱出来，抓住消费者的视线。

　　设计过程中，瓶身的主体轮廓做了多轮曲率调整，首先是握持区域的弧度，完全贴合成年人手掌自然握持的曲面形态，握持时的受力点均匀分布在瓶身中下部，不会出现灌装满液状态下握持打滑的问题。胸部装饰区的凸起高度做了严格的边界控制，凸起高度不超过瓶身最大外径的12%，既保证了装饰区域的视觉突出效果，又不会在装箱运输时因为凸起结构互相挤压造成瓶身变形，同时这个尺寸边界也能适配常规的自动化灌装生产线，不需要对现有灌装线的卡瓶、导瓶结构做大规模改造，降低了客户的产线适配成本。瓶口部分采用了行业通用的标准螺纹接口，能匹配市面上绝大多数的常规瓶盖、泵头组件，不管是旋盖式饮品封装，还是按压式洗护泵头，都能直接适配，不需要单独开模做配套的密封件，密封面的平面度公差控制在0.1mm以内，保证灌装后的密封可靠性，避免运输过程中出现漏液问题。

　　瓶底部分做了内凹的加强筋结构，内凹深度控制在5mm，既提升了瓶身垂直放置的稳定性，又能抵消塑料瓶冷却成型过程中的底部收缩变形，不会出现放置时的晃动感。壁厚设计上采用了渐变式壁厚分布，瓶身主体壁厚控制在0.8mm，装饰区的凸起位置壁厚适当加厚到1.2mm，避免注塑成型时出现缩痕、缺胶的缺陷，同时也保证了装饰区的结构强度，受到轻微外力挤压时不会出现凹陷变形。整个瓶身的脱模角度做了统一校核，所有外表面的脱模角度不小于1.5度，内部结构的脱模角度不小于1度，能适配常规的注塑吹塑成型工艺，生产时不会出现粘模、拉伤的问题，能有效提升批量生产的良品率。

　　从安装和适配的边界来看，瓶身的最大外径控制在72mm，总高度控制在230mm，能直接适配常规的纸箱装箱规格，按照12瓶每箱的排布方式，纸箱内部不需要额外做特殊的定位衬垫，瓶身之间的间隙能预留足够的缓冲空间，避免运输过程中的磕碰划伤。装饰区的表面做了微弧过渡处理，没有尖锐的棱角，既避免了生产过程中划伤操作人员的风险，也不会在消费者使用时造成磕碰不适。整个结构设计没有采用复杂的抽芯机构，模具结构相对简单，能有效控制模具的制造成本和后期的维护成本，对于中小批量的定制化包装需求来说，能大幅降低客户的前期投入成本。在做三维建模的时候，所有曲面都做了G2连续的曲率校验，瓶身过渡区域没有曲面褶皱、曲率突变的问题，后期做渲染或者结构修改的时候，能直接调整装饰区的纹理、图案，不需要重新搭建整体曲面框架，能快速响应客户的方案调整需求，缩短方案迭代的周期。
