创意钥匙孔造型透明塑料瓶结构设计

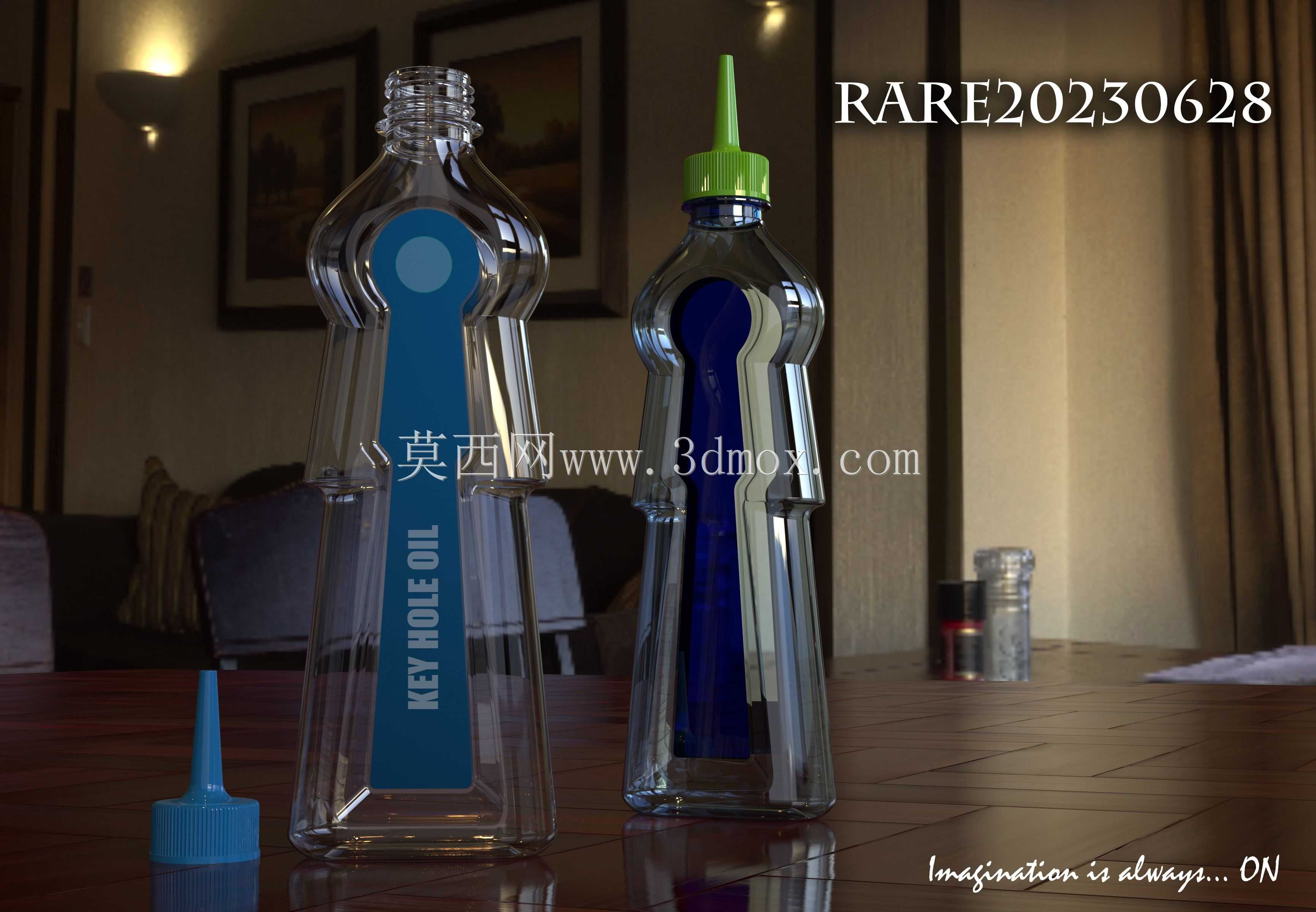

　　这款异形塑料容器的设计，最初是面向小众文创周边、定制化液体包装场景开发的，区别于常规圆柱、方型瓶身的同质化设计，瓶身正面做了内凹的钥匙孔造型区域，既可以作为品牌标识的内嵌展示位，也能在握持时提供额外的摩擦力，避免湿手状态下瓶身滑脱。配套的尖嘴导流盖采用分体式结构，尖嘴部分做了渐变收窄的流道设计，出口内径控制在1.2mm，既可以控制液体流出的速度，适配小剂量液体的精准取用需求，比如缝纫机油、小型设备养护润滑油、手工彩绘颜料这类需要控制出料量的内容物，也能在盖合时通过内塞结构实现完全密封，避免运输过程中出现漏液问题。瓶身主体采用PET透明材质设计，壁厚均匀控制在0.8mm，在保证足够抗挤压强度的前提下，尽可能降低材料用量，

　　瓶身的转角位置全部做了R3以上的圆角过渡，避免注吹成型过程中出现应力集中导致的开裂问题，同时也能减少运输过程中磕碰造成的瓶身破损。从安装与适配边界来看，这款瓶身的最大外径为62mm，总高度（不含盖）为195mm，配套的尖嘴盖螺纹采用通用的PCO1881标准瓶口螺纹，可以和市面上同规格的普通旋盖、翻盖通用互换，不需要单独开模做配套瓶盖，能够大幅降低后续的配件采购成本。瓶身底部做了内凹的防滑底托结构，凹陷深度为3mm，放置在光滑平面上时可以形成稳定的支撑，不会因为瓶身造型异形出现放置不稳倾倒的问题。在结构设计阶段，特意对钥匙孔内凹区域做了拔模角度优化，单边拔模角度设置为1.5度，保证注吹成型后模具可以顺利脱模，不会出现粘模、拉伤的问题，

　　内凹区域的边缘做了R1的圆角处理，避免应力集中导致的跌落开裂。从实际使用场景来看，这款瓶型既可以作为小众文创品牌的周边饮品包装，通过独特的造型提升产品辨识度，也可以作为工业用小剂量润滑液、护理液的包装容器，尖嘴盖的设计能够精准控制出料位置，避免液体滴洒造成浪费或者污染设备表面。瓶身的透明设计可以让使用者直观看到内部剩余的液体容量，不需要额外设置液位观察窗，减少了加工工序。在壁厚设计上，瓶身握持区域的壁厚略微加厚到1mm，提升握持时的结构强度，不会因为轻微挤压就出现过度变形导致液体溢出，而瓶身上下非握持区域的壁厚保持0.7mm，在保证结构强度的前提下控制整体重量，单瓶空重控制在18g左右，符合轻量化包装的设计趋势。

　　瓶口的螺纹配合长度设计为8mm，配合瓶盖内的密封垫片，可以实现1.2米高度自由跌落不渗漏的密封要求，满足常规物流运输的包装强度要求。瓶身侧面预留了宽度12mm的平面区域，可以直接粘贴产品标签，不需要额外做标签定位结构，适配常规的自动贴标设备生产要求，不需要对现有包装生产线做大规模改造就可以直接上线生产，降低了生产端的适配成本。
