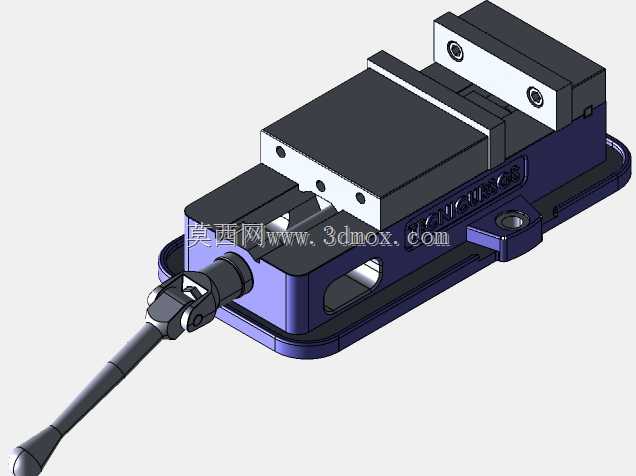

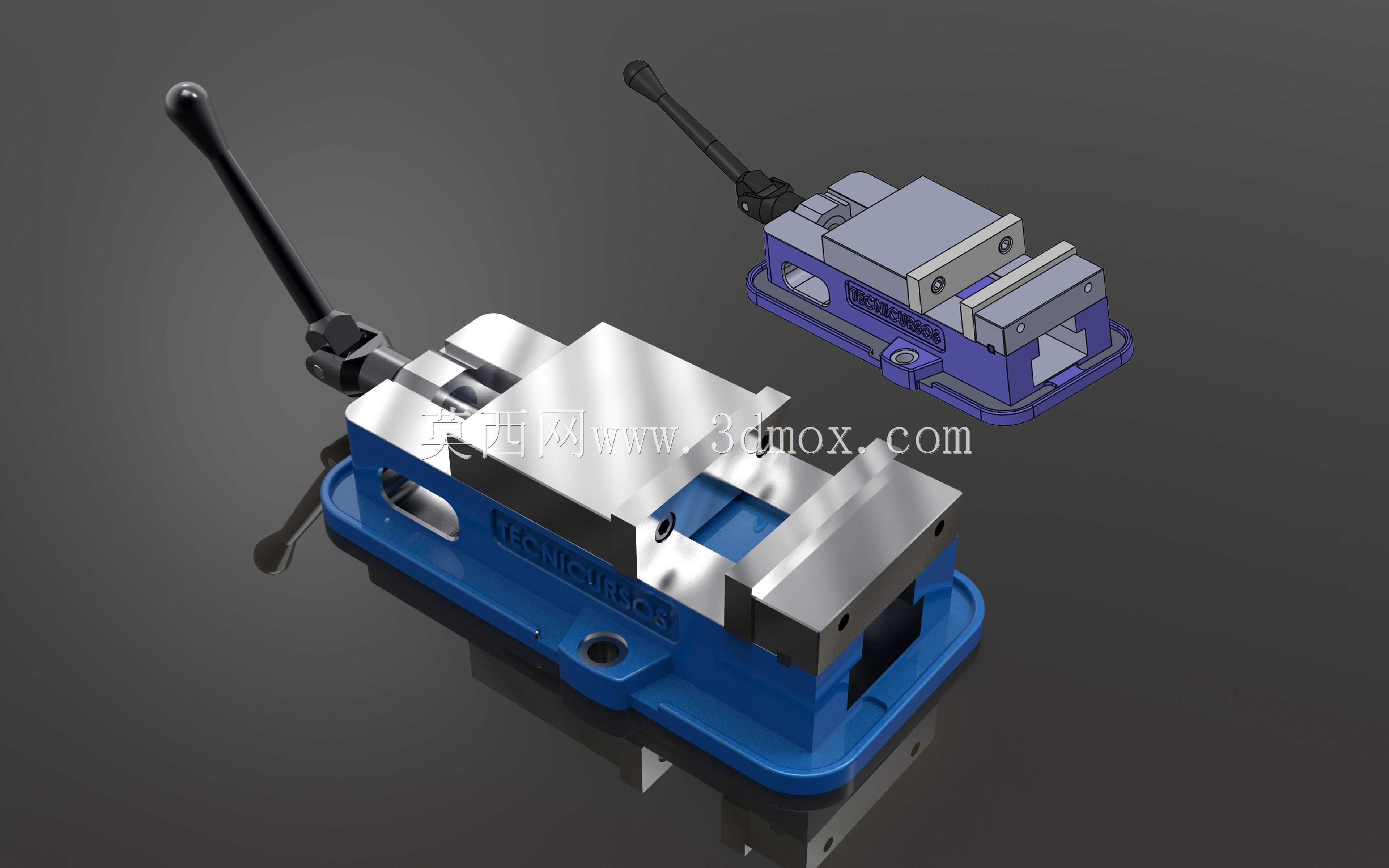

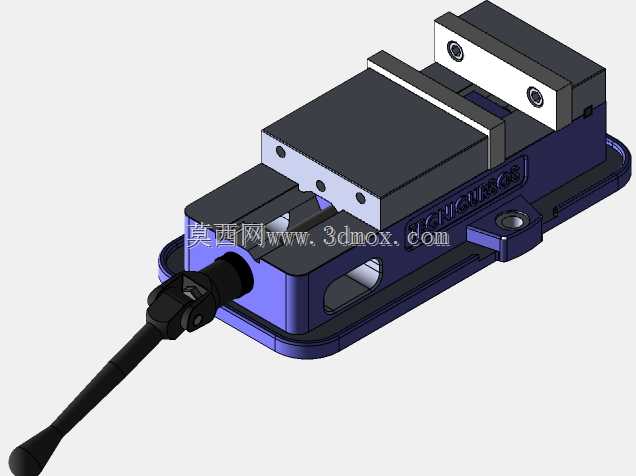

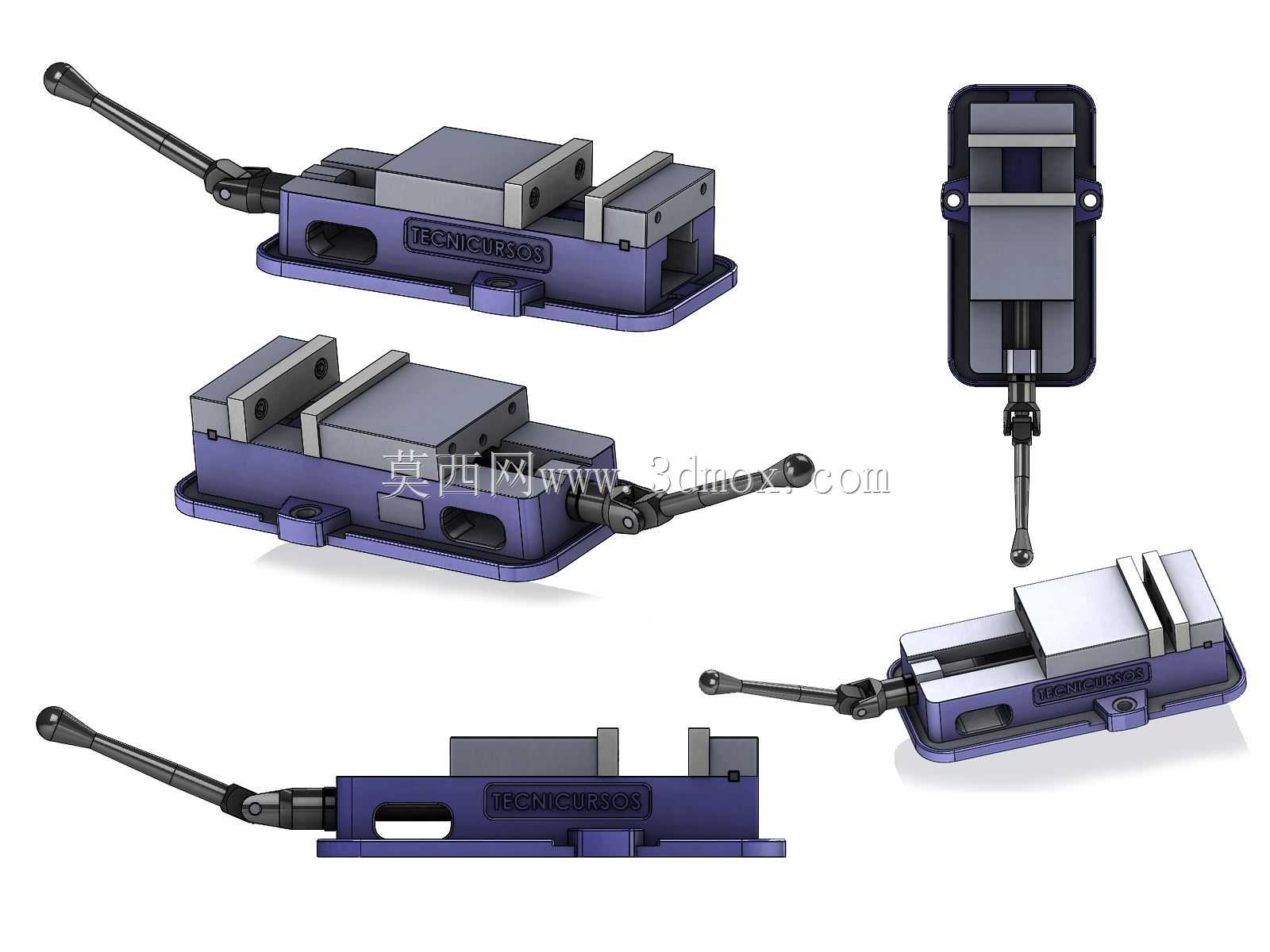

铣床配套机用虎钳结构设计方案

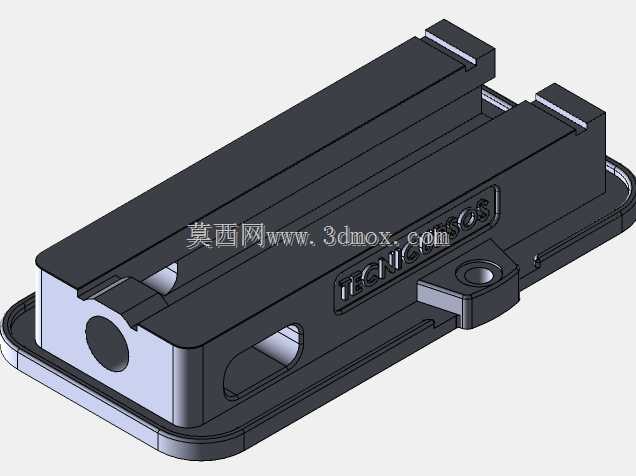

　　在常规铣削加工场景中，工件的可靠夹持是保证加工精度、避免振刀、控制尺寸公差的核心前提，机用虎钳作为铣床工作台的标配夹持工装，几乎覆盖了80%以上的中小尺寸零件铣削、钻削、镗削工序的装夹需求。这套虎钳的结构设计完全围绕铣床加工的实际工况展开，没有冗余的装饰性结构，所有部件的尺寸参数都匹配通用铣床的工作台T型槽安装标准，固定钳身的底面做了精磨处理，平面度控制在0.02mm以内，安装时可以直接贴合铣床工作台面，不需要额外加装调整垫铁，两个安装耳的槽孔间距匹配130mm、160mm两种通用T型槽距，能够直接适配多数立式铣床、卧式铣床的工作台安装边界，不需要额外改制安装孔位。

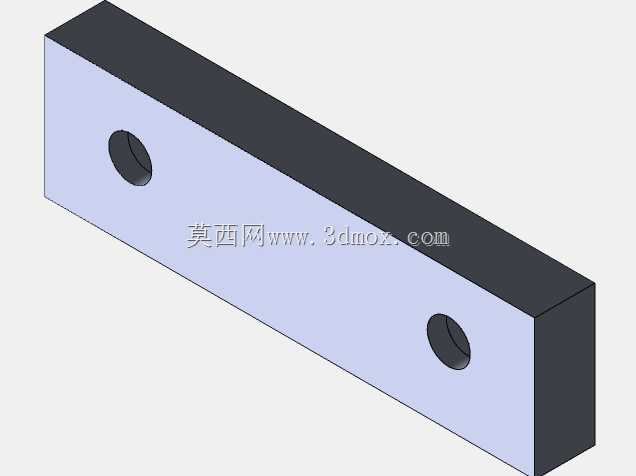

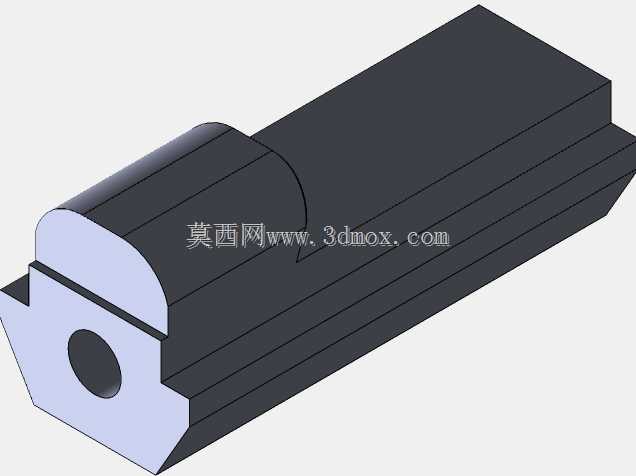

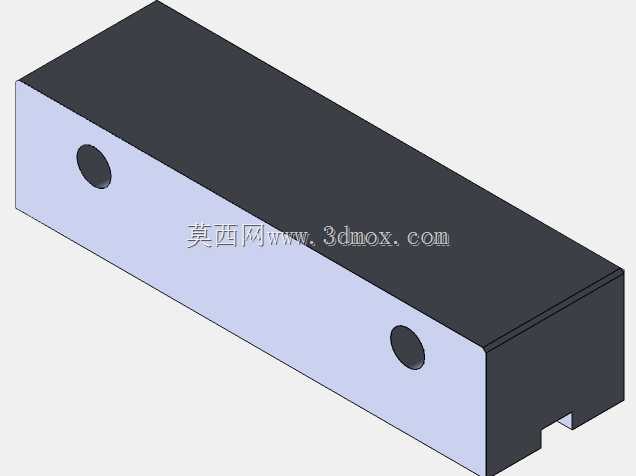

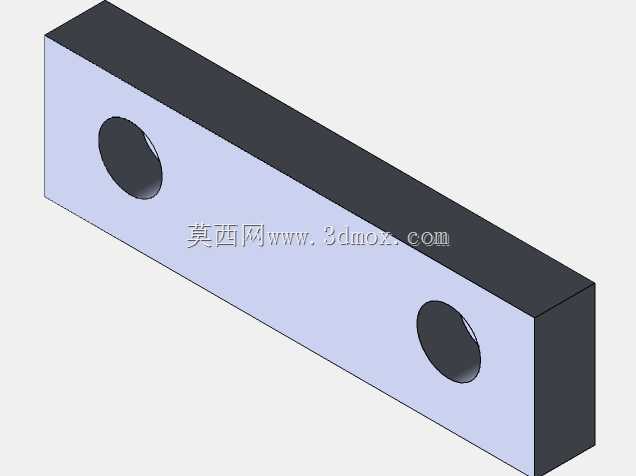

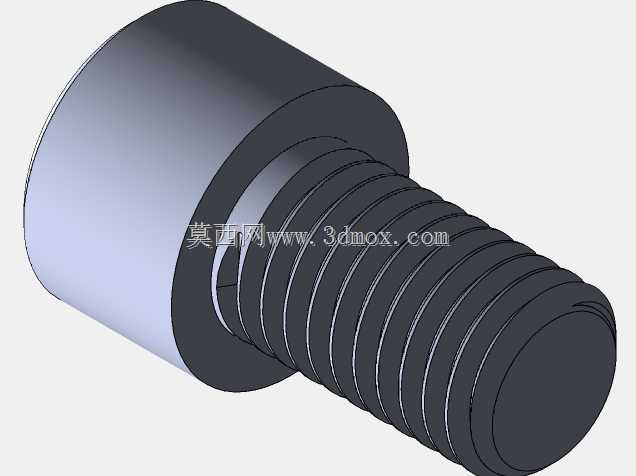

　　从功能特性来看，这套虎钳采用丝杠副传动的夹紧结构，丝杠选用梯形螺纹设计，具备自锁特性，夹紧过程中不会因为铣削力的冲击出现松脱问题，活动钳身的导轨配合面做了刮研处理，配合间隙控制在0.015mm以内，夹紧过程中活动钳身不会出现上翘偏移，能够保证夹持面与工作台面的垂直度，避免工件装夹倾斜导致的加工面角度超差。钳口部分采用可更换式设计，标配的平钳口做了网状防滑纹处理，夹持毛坯件时能够提供足够的摩擦力，避免大切削量铣削时工件移位，同时预留了软钳口、V型钳口的安装螺孔，用户可以根据加工工件的外形自行更换适配钳口，比如装夹轴类零件时更换V型钳口，装夹已加工面时更换铜质软钳口，避免夹伤工件已加工表面。

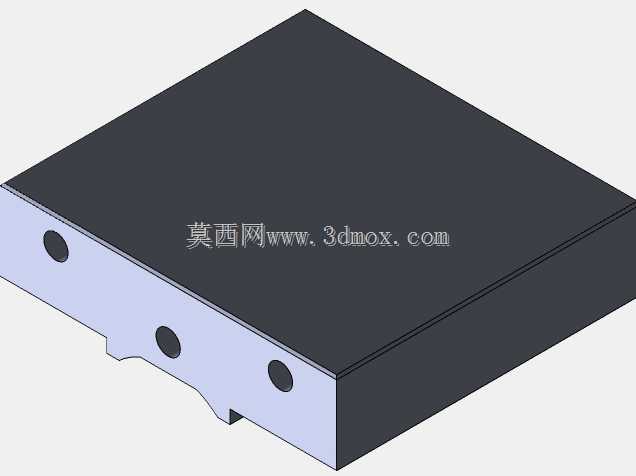

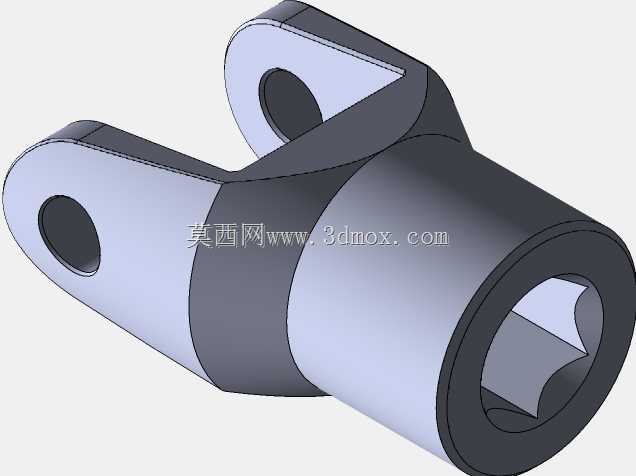

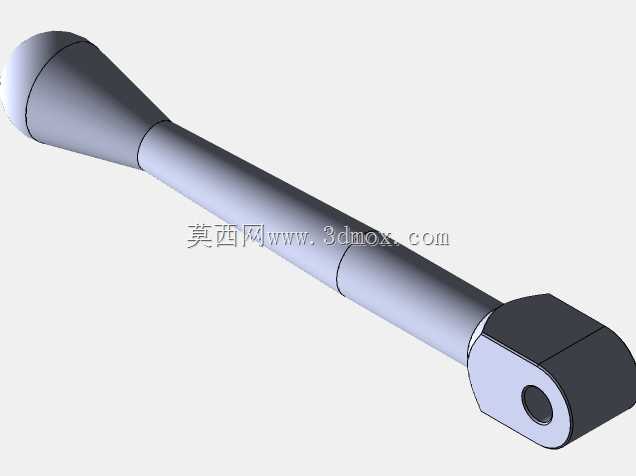

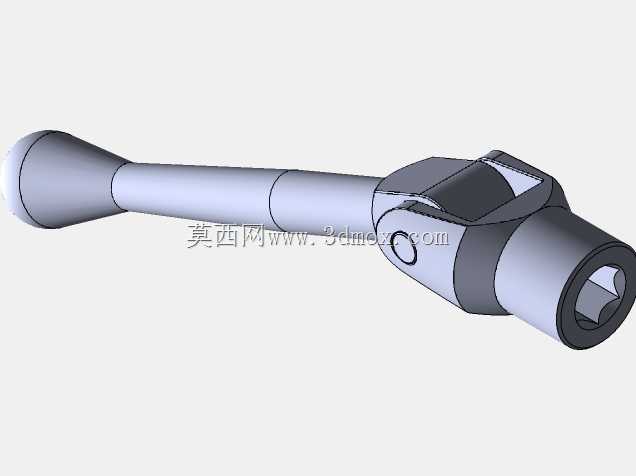

　　设计过程中重点考量了铣削加工的受力特性，固定钳身的壁厚做了针对性加强，在丝杠安装座、钳口受力区域的壁厚比普通台虎钳增加了30%，能够承受大进给铣削时的侧向冲击力，不会出现钳身变形导致的夹持失效。活动钳身的行程设计为120mm，最大开口尺寸达到150mm，能够覆盖多数中小尺寸机械零件的装夹需求，从几毫米厚的薄板零件到一百多毫米宽的方块零件都能可靠夹持。丝杠的端部设计了四方头，既可以用配套的加力杆手动夹紧，也可以配合扭矩扳手控制夹紧力，针对薄壁零件装夹时，可以精准控制夹紧力度，避免夹紧力过大导致工件变形。

　　在实际生产应用中，这类虎钳除了配套铣床使用，也可以安装在钻床、磨床、钳工工作台上作为通用夹持工装使用，不需要做额外的结构改制。钳身的侧面和顶面都做了精度基准面，加工时可以通过百分表拉表找正虎钳的固定钳口，快速完成工装的校准，找正效率比自制简易夹具提升60%以上。针对批量零件加工场景，这套虎钳的钳口平行度在夹紧行程范围内全程控制在0.02mm以内，重复装夹的定位误差不超过0.01mm，能够满足批量零件的加工一致性要求，不需要每次装夹都重新找正工件位置。

　　结构设计上没有采用复杂的液压或气动夹紧结构，完全采用纯机械传动结构，后期维护成本极低，日常使用只需要定期给丝杠、导轨配合面加注润滑脂即可，不需要更换密封件、液压元件等易损件，在车间多粉尘、多切削液的工况下，使用寿命能够达到十年以上。排屑结构做了针对性优化，活动钳身与固定钳身的配合间隙处设计了排屑斜面，铣削产生的铁屑、切削液能够顺着斜面自然排出，不会进入导轨配合面导致的钳身卡滞、磨损加快问题，日常清理只需要用压缩空气吹净配合面即可，不需要拆解维护。

　　从安装边界来看，整套虎钳的总长度控制在380mm以内，宽度140mm，高度110mm，安装在铣床工作台上不会占用过多的工作台行程，工作台的X、Y向有效行程不会因为虎钳安装出现过多的损失，同时高度尺寸匹配铣床的主轴行程范围，装夹工件后刀具能够轻松到达加工位置，不需要额外垫高工件或者调整主轴的伸出长度。固定钳身的两端设计了定位键槽，可以加装标准定位键，与工作台T型槽配合实现快速定位，安装时不需要反复拉表找正虎钳的安装方向，大幅缩短工装准备时间。
