铣床加工用T型槽夹紧配套组件结构

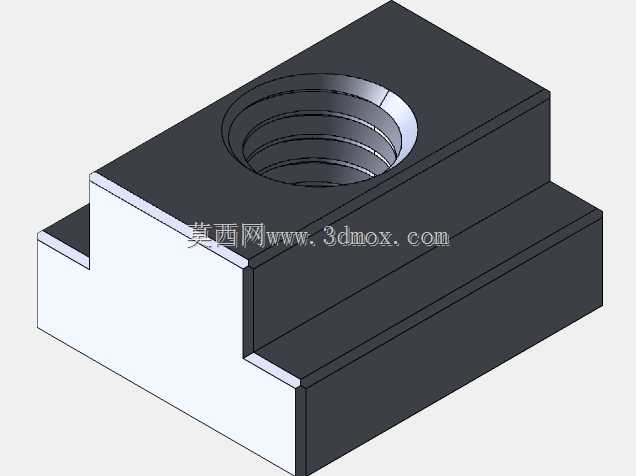

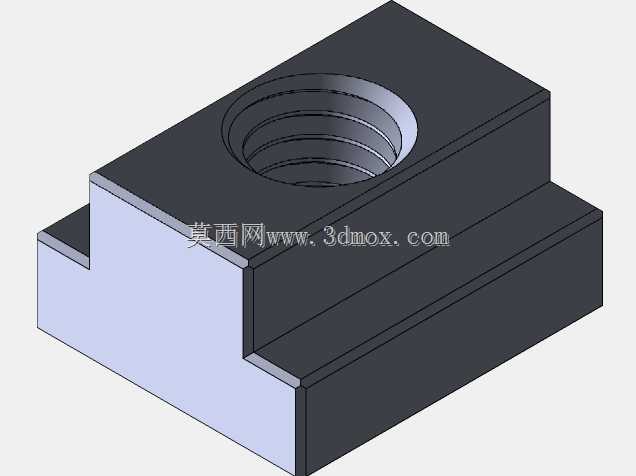

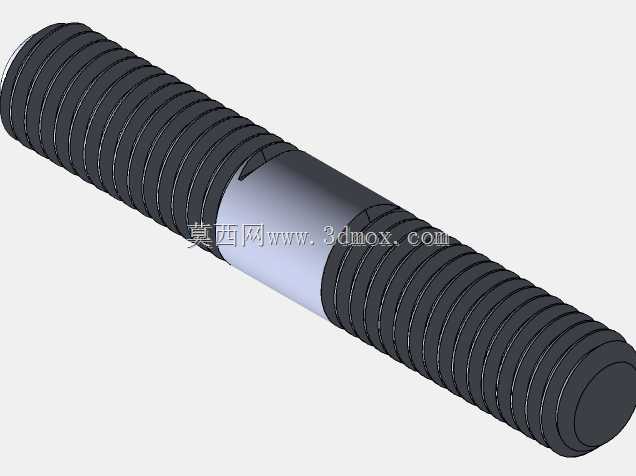

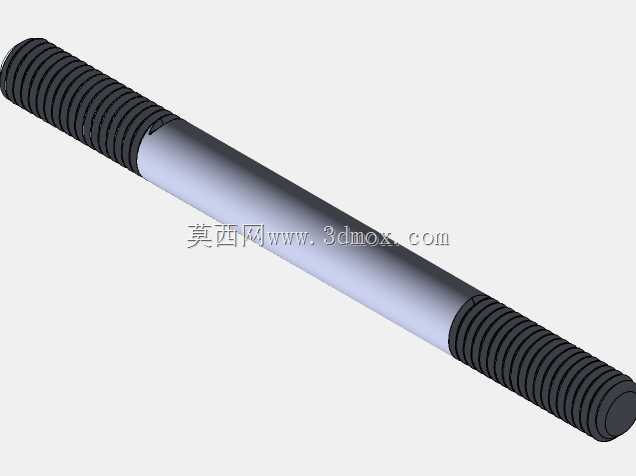

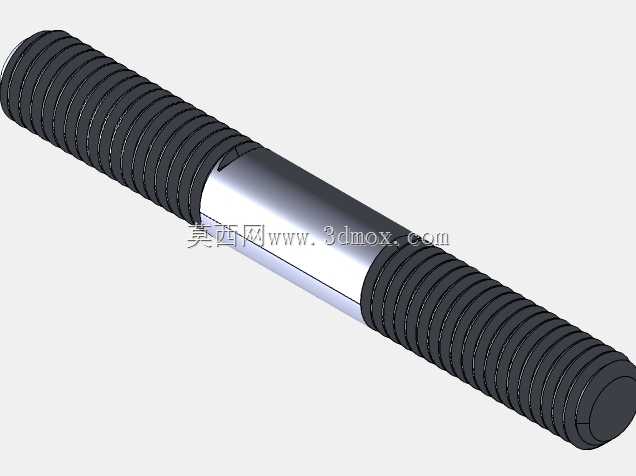

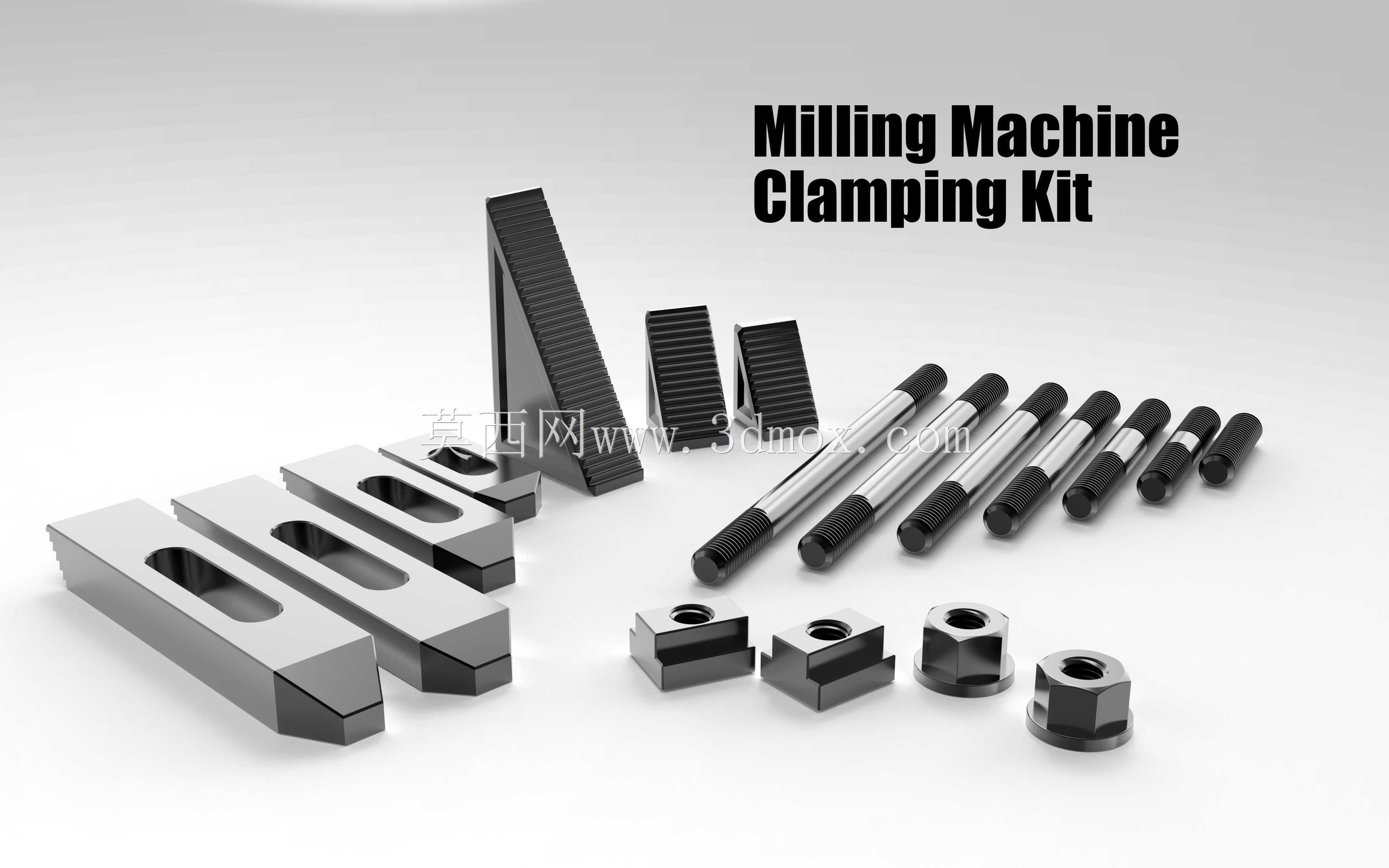

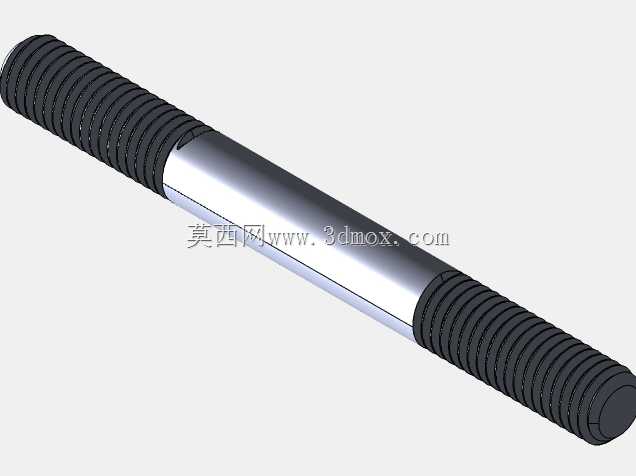

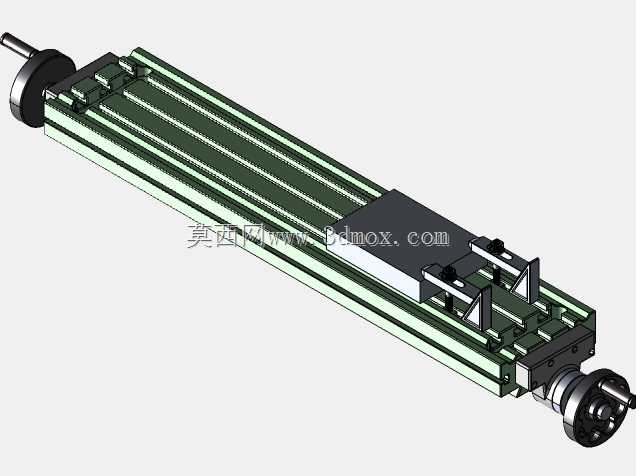

　　在常规金属切削加工车间的铣床作业场景中，工件装夹的可靠性直接决定加工精度与操作安全，这套适配铣床工作台T型槽的夹紧组件，是立式铣床、卧式铣床开展平面铣削、槽铣、轮廓铣削作业时最常用的工装配套件，区别于通用平口钳的装夹局限，这类组件可适配不同外形尺寸、不规则轮廓的毛坯与半成品工件，尤其适合大尺寸板材、异形结构件的装夹定位。整套组件的功能逻辑围绕T型槽的安装基准展开，铣床工作台表面的标准T型槽是整套组件的安装定位基础，组件中的T型螺母可直接嵌入T型槽内沿槽向滑动，适配不同装夹位置的快速调整，无需额外在工作台上打孔攻丝，不会破坏工作台的基准平面。从结构组成来看，包含不同长度规格的拉紧螺栓、带齿面的阶梯压块、可调角度的斜向压块、

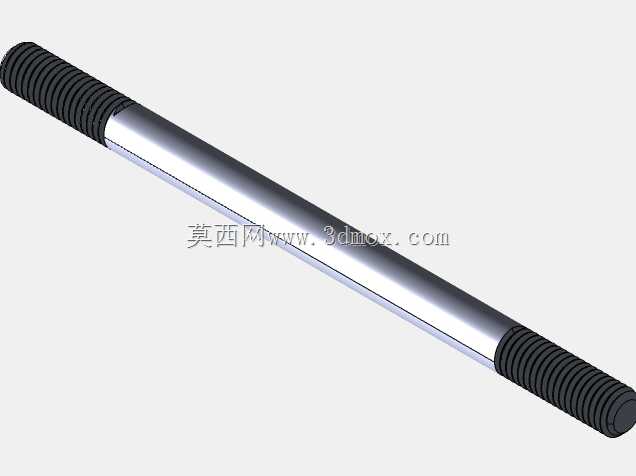

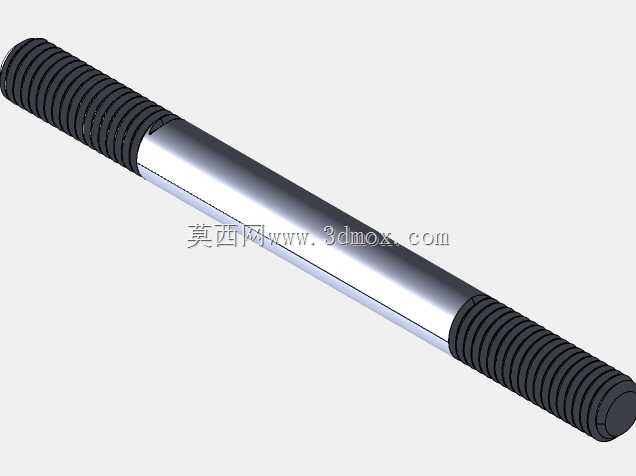

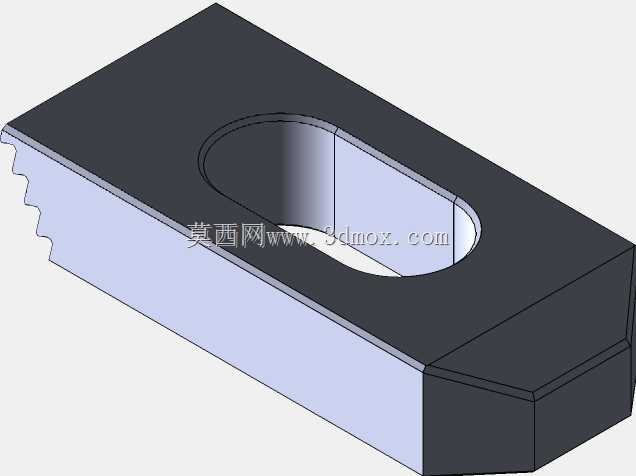

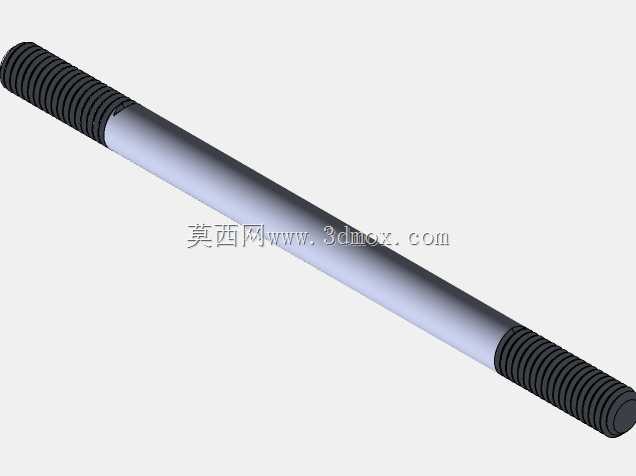

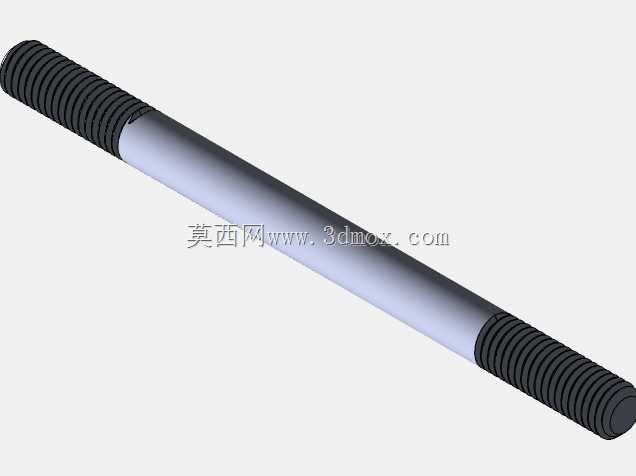

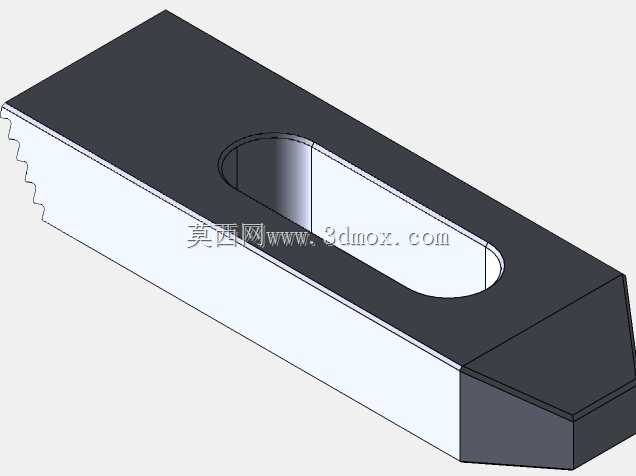

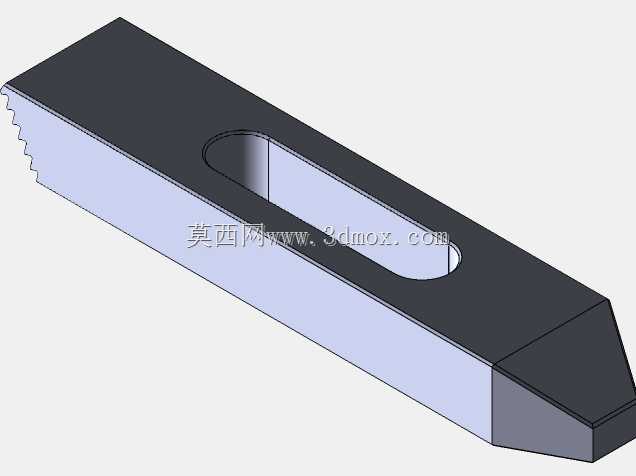

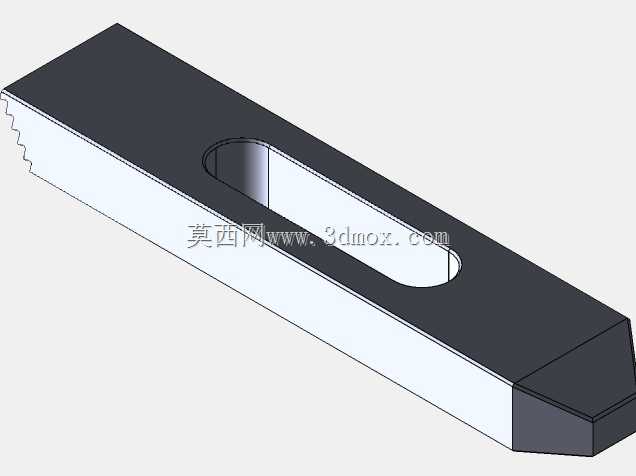

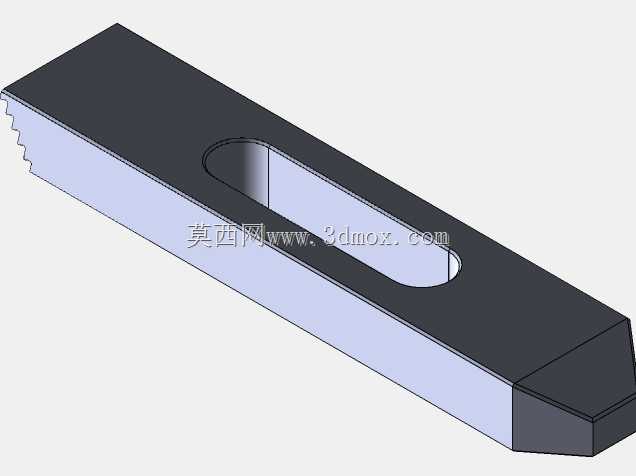

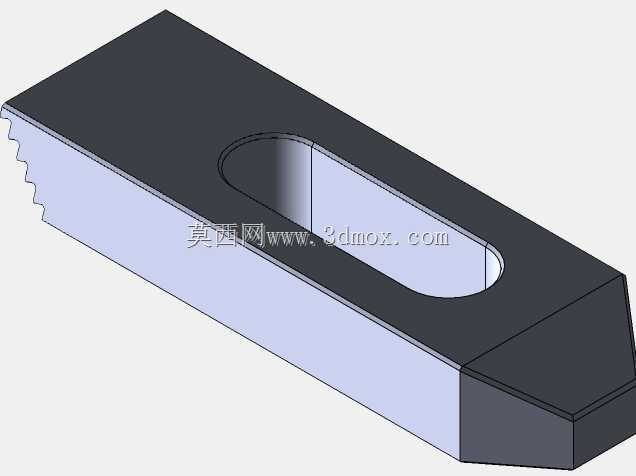

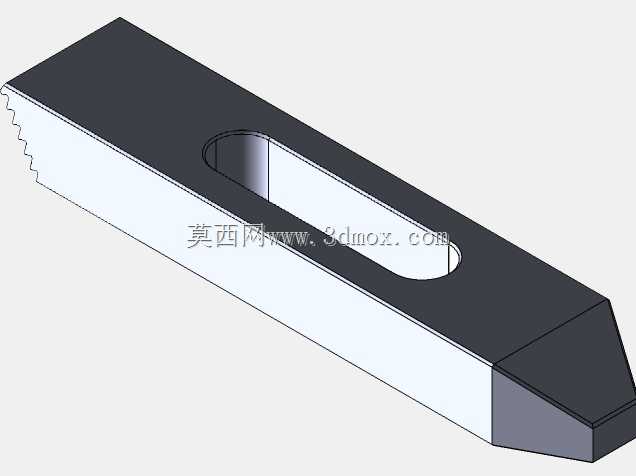

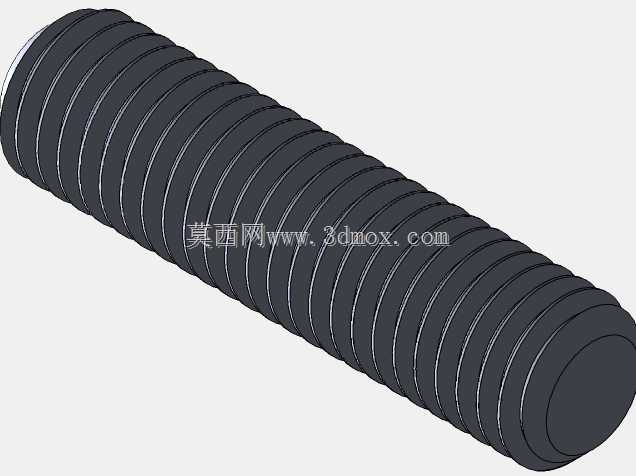

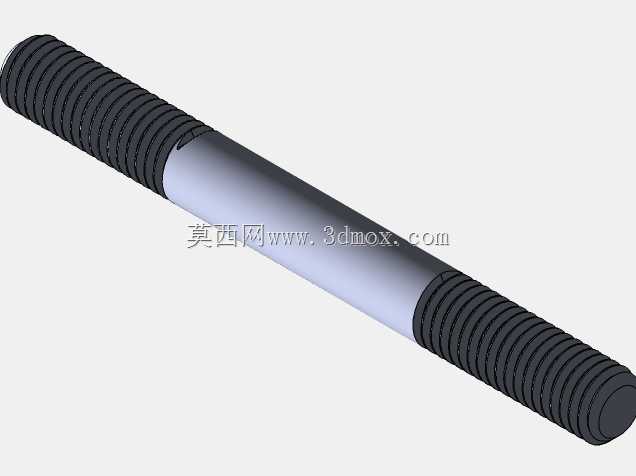

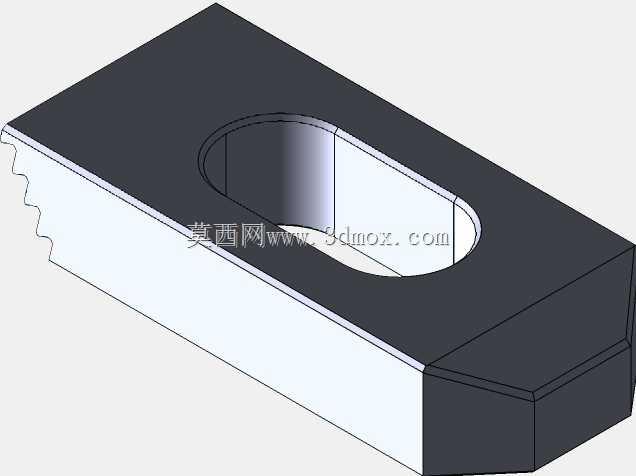

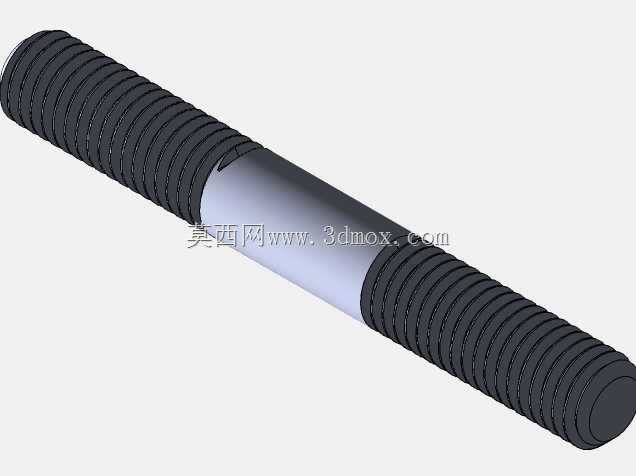

　　不同厚度的等高垫块、以及配套的锁紧螺母与防松垫圈，各部件之间可根据工件的装夹高度、压紧位置灵活组合。设计过程中首先要匹配对应型号铣床的T型槽尺寸参数，常见的T型槽槽宽有14mm、18mm、22mm等常规规格，T型螺母的头部尺寸需与T型槽的下部空腔尺寸适配，保证螺母嵌入后可顺畅滑动同时不会从槽口脱出，拉紧螺栓的公称直径需与T型螺母的内螺纹规格一致，螺栓长度覆盖从50mm到200mm的常用区间，满足不同装夹高度的使用需求。压块的齿面设计是核心功能结构，与工件接触的端面加工有细密的防滑齿，压紧时齿面可嵌入工件毛坯表面的氧化层或加工面表层，避免铣削过程中工件受切削力作用发生位移，压块上的长条形腰型孔可调整螺栓的穿装位置，

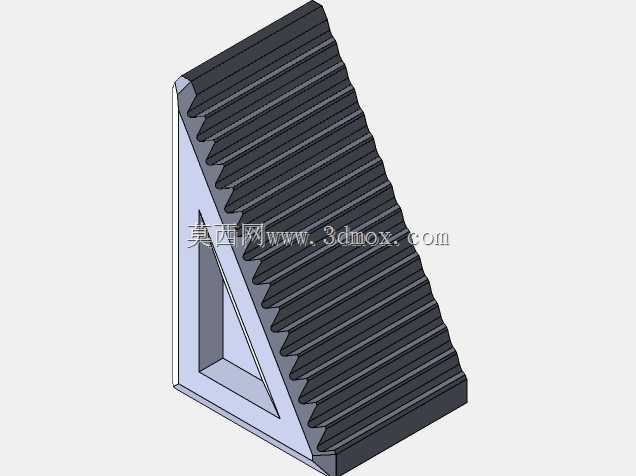

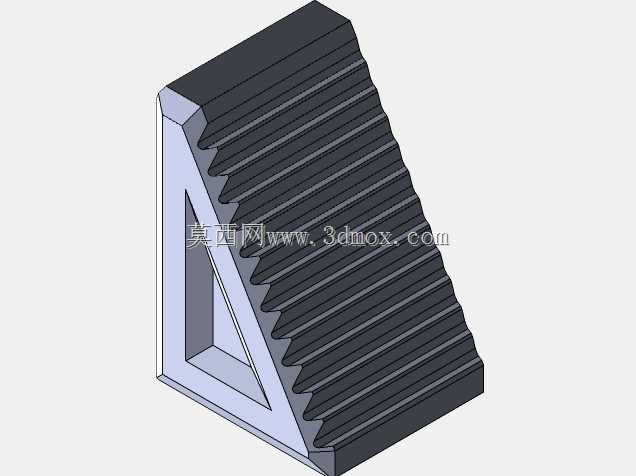

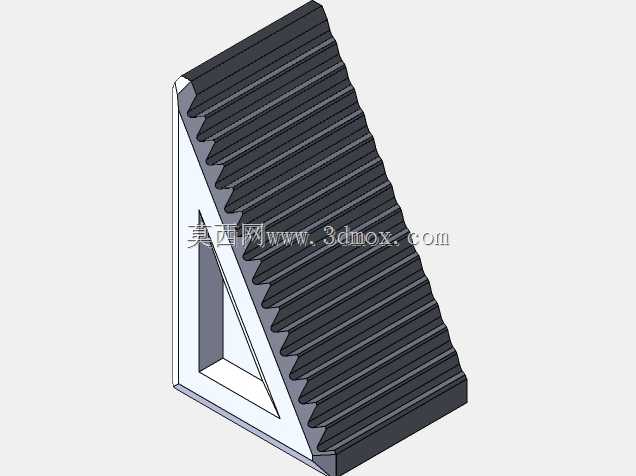

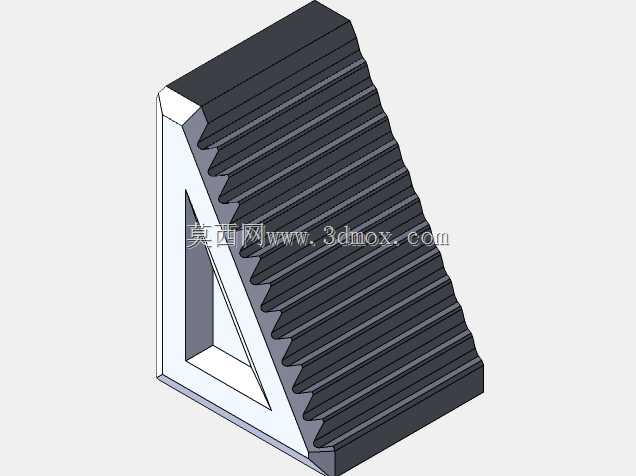

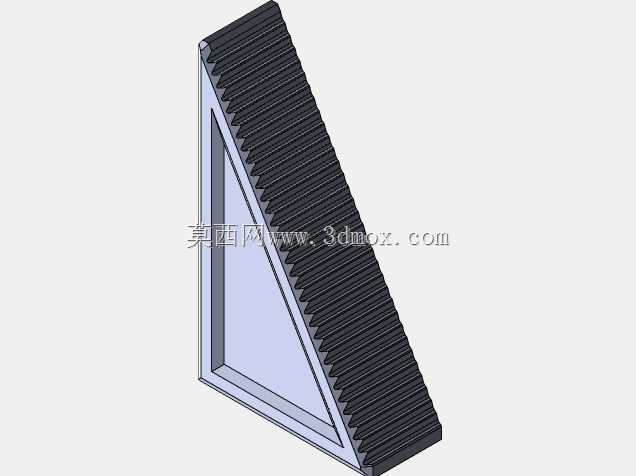

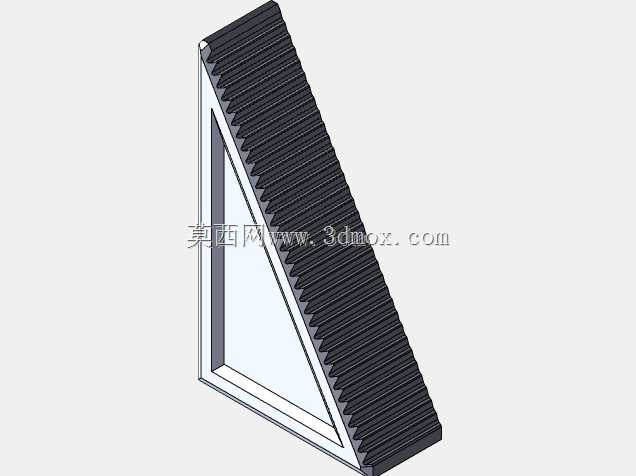

　　适配不同的压紧点距离，无需严格对齐螺栓位置即可完成压装。斜向压块主要用于带斜面的工件装夹，或者需要侧向顶紧的装夹场景，其斜面角度经过标准化设计，可与等高垫块配合调整压紧高度，保证压紧力垂直作用于工件表面，避免压紧时工件产生翘起位移。等高垫块的作用是在压块悬空端提供支撑，保证压块处于水平压紧状态，避免螺栓受附加弯曲力，延长螺栓的使用寿命，垫块的高度尺寸形成等差序列，可根据工件的装夹高度快速组合搭配，减少现场调整的辅助时间。安装使用时，首先根据工件的外形尺寸确定压紧点的位置，将对应数量的T型螺母滑入T型槽内的对应位置，在工件下方放置合适高度的等高垫块，将压块的一端压在工件的装夹面上，另一端搭在等高垫块上，

　　拉紧螺栓穿过压块的腰型孔拧入T型螺母内，预紧后调整压块的位置保证压紧点处于工件刚性较好的部位，避免压紧时工件产生变形，之后按对角线顺序逐步拧紧锁紧螺母，保证各压紧点的压紧力均匀，避免工件装夹变形影响加工精度。整套组件的所有金属部件均采用合金结构钢经淬火处理，表面硬度达到HRC42-48，具备足够的刚性与耐磨性，可承受铣削加工时的大切削力冲击，长期使用后齿面磨损也可通过修磨恢复防滑性能。在实际生产场景中，这类夹紧组件除了用于铣床装夹，也可适配刨床、磨床、镗床等带T型槽工作台的加工设备，是机加工车间必备的通用工装配件，相比专用夹具具备更强的通用性，可大幅降低不同工件的装夹成本，缩短生产准备周期。建模过程中需严格保证各配合部件的尺寸公差，T型螺母与T型槽的配合间隙控制在0.2-0.5mm之间，保证滑动顺畅同时不会产生过大的晃动，螺栓与螺母的螺纹配合符合普通螺纹公差标准，压块的腰型孔宽度比螺栓直径大1-2mm，预留足够的位置调整余量，齿面的齿形角度设计为90度，齿深0.8-1.2mm，兼顾防滑性能与齿部强度，避免压紧时齿部崩裂。
