ANS标准系列中心钻孔加工刀具结构

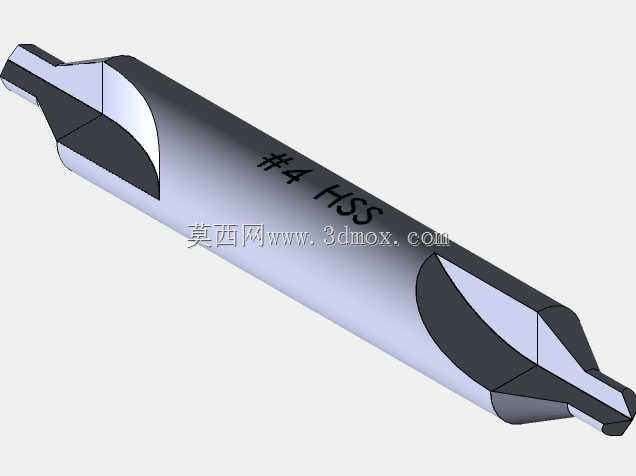

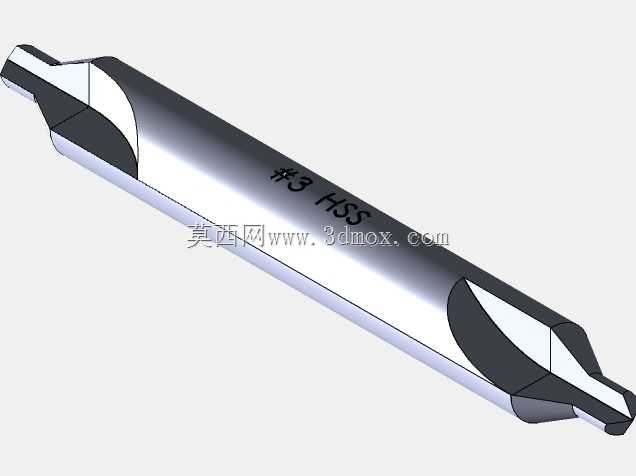

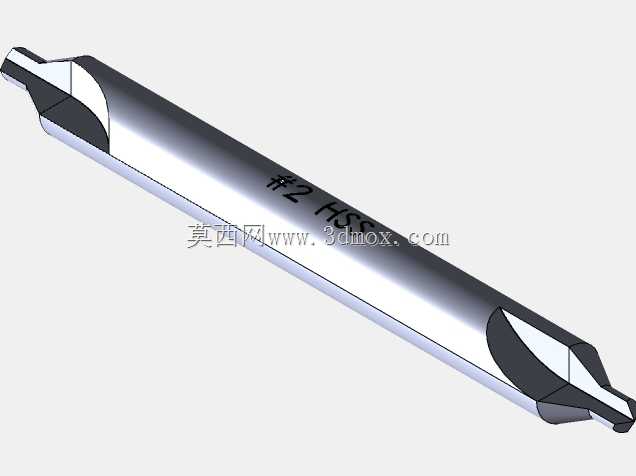

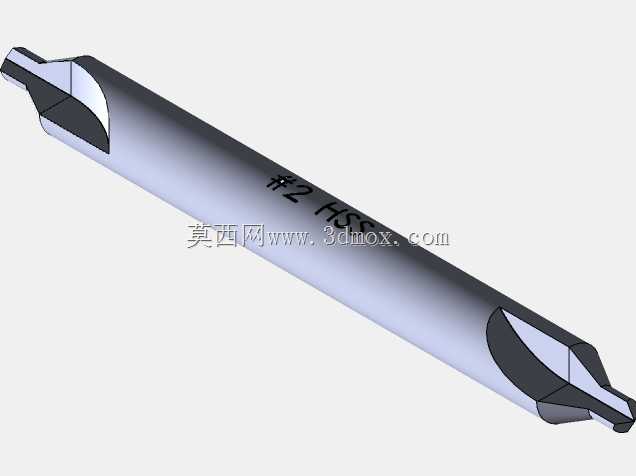

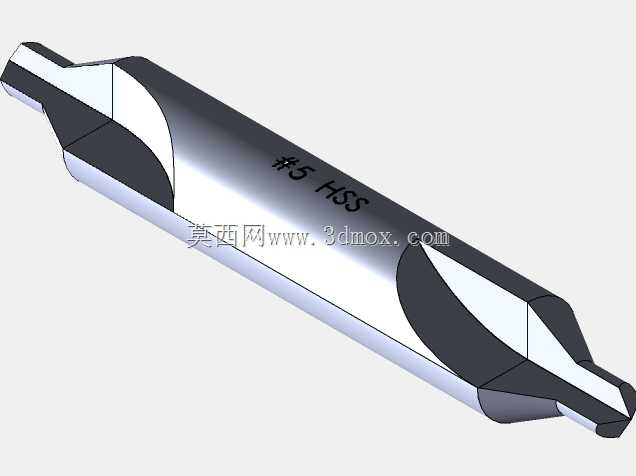

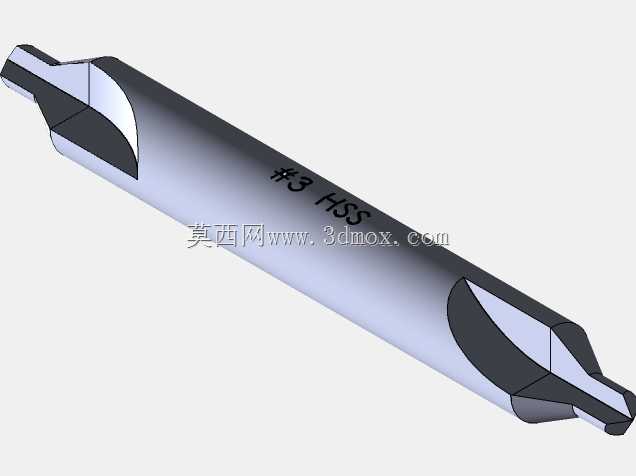

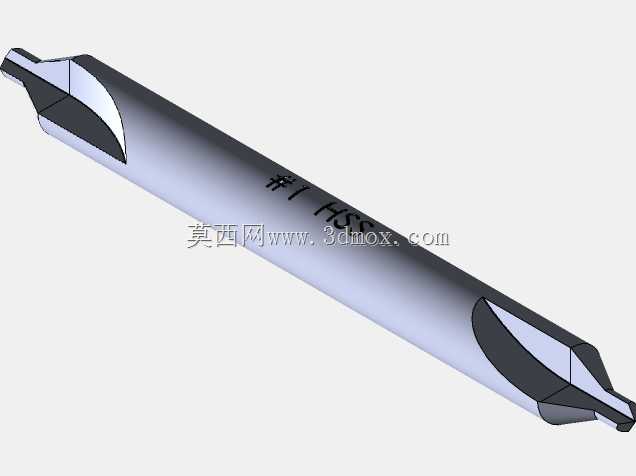

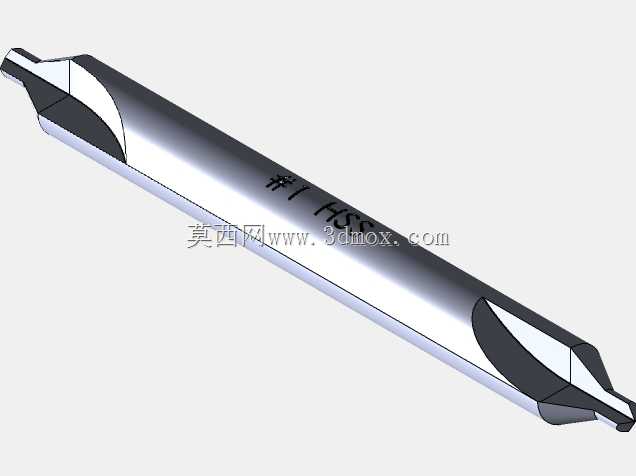

　　在机械加工的孔加工工序里，孔位偏移是最常出现的加工误差之一，尤其是在轴类、盘类零件的端面加工定位孔、后续工序的基准孔时，直接用普通麻花钻钻孔很容易因为钻头横刃的定心偏差，导致孔位超差、孔轴线歪斜，直接影响后续装配精度，这时候中心钻就是解决这类问题的核心刀具。这套覆盖ANS标准全系列尺寸的中心钻，就是针对日常批量加工场景设计的孔加工定心刀具，覆盖了从#00到#8的十种常用规格，能适配不同大小零件的中心孔加工需求，不管是小型精密仪表轴的细小中心孔，还是中型传动零件的重载型中心孔，都能找到对应的规格匹配。从实际加工的使用逻辑来看，中心钻的工作部分分为前段的导向锥和后段的锪孔部分，导向锥的角度严格匹配标准中心孔的60度锥角，

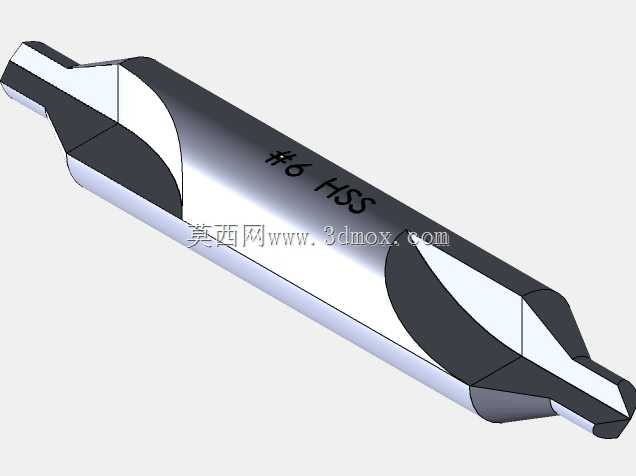

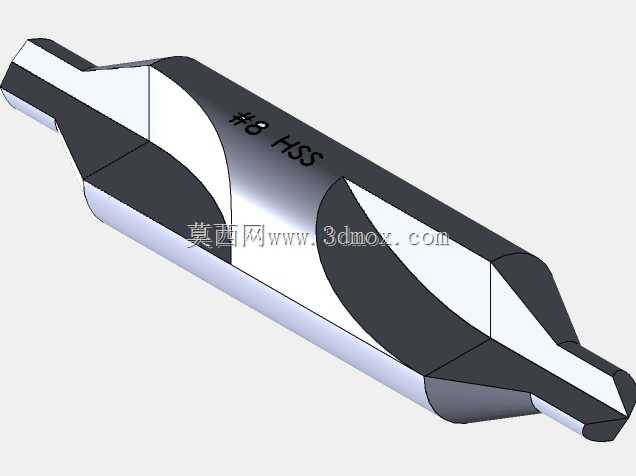

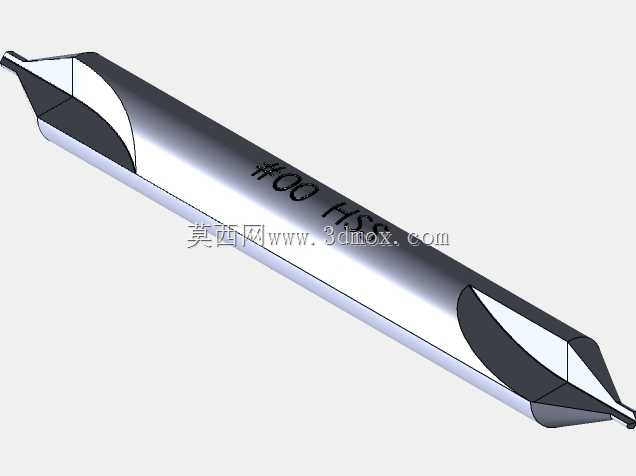

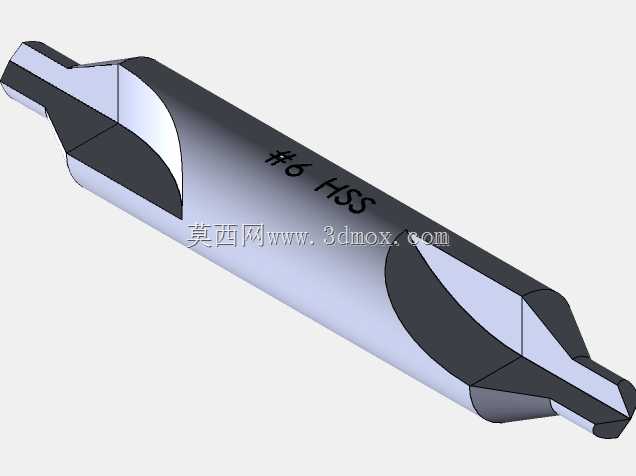

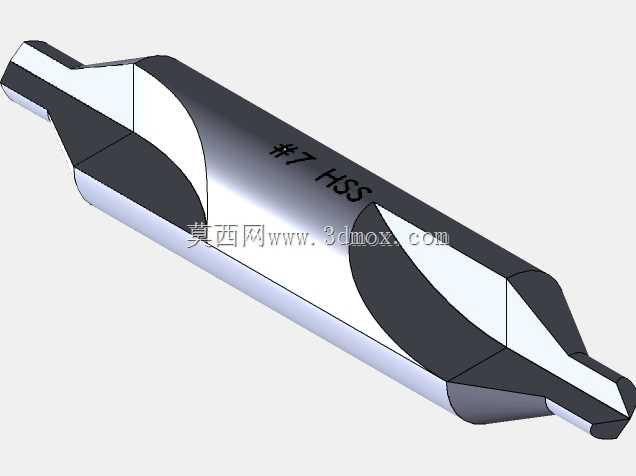

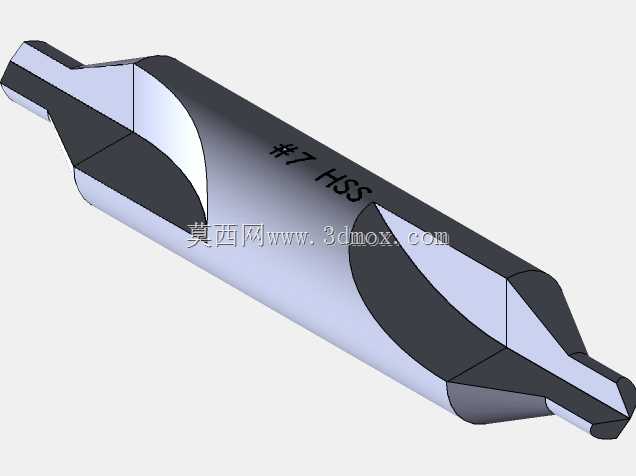

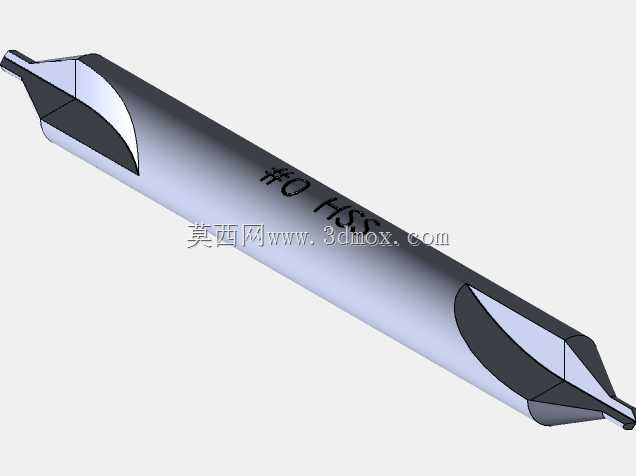

　　钻孔时先以小直径的导向部分切入工件表面，预先钻出定位锥坑，给后续钻头、顶尖提供准确的定位基准，避免钻孔时的滑移偏斜，后段的圆柱刃带则负责修光中心孔的锥面，保证中心孔和机床顶尖的贴合面积足够，减少装夹时的跳动误差。在设计这套刀具的三维结构时，首先要考虑的是不同规格中心钻的刃部参数匹配，比如小规格#00、#0的中心钻，刃部直径小，刚性差，建模时要特意缩短悬伸长度，加大钻芯厚度，避免实际使用时容易崩刃折断；而大规格#6、#7、#8的中心钻，切削扭矩大，要合理设计排屑槽的螺旋角度，保证切屑能顺利排出，不会堵在孔里刮伤已加工表面。从安装边界来看，所有规格的中心钻都采用统一的直柄结构，适配普通钻床、车床尾座、加工中心的标准钻夹头，

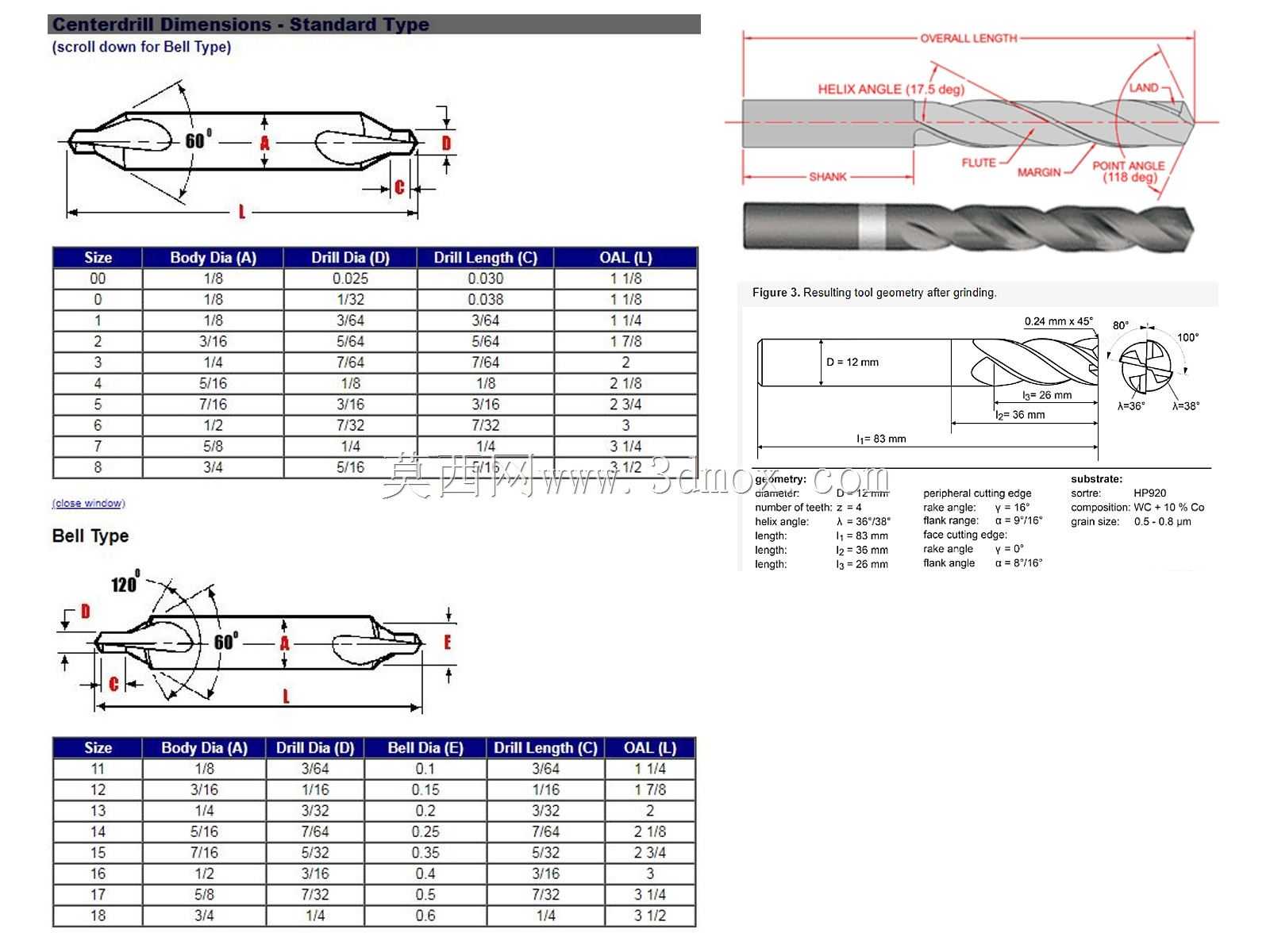

　　柄部直径公差严格控制在h6精度范围，装夹时的夹持长度不小于柄部直径的1.5倍，避免高速旋转时出现刀柄打滑、振刀的问题。在实际生产场景里，中心钻的使用频率极高，不管是普通车床的轴类零件打中心孔做双顶装夹基准，还是数控加工中心上做孔系加工的预钻定位，或是钳工划线后的孔位定心，都离不开这类刀具。很多新手技工容易犯的错误是打中心孔时进给速度太快，导致中心钻折断，或是中心孔钻得太深，导致后续顶尖顶紧时锥面配合不良，这套模型在结构设计时特意还原了不同规格中心钻的切削刃长度边界，能给工艺人员做加工参数设定时提供直观的参考，比如不同直径对应的最大钻孔深度，避免超程使用损坏刀具。另外，这套全系列的中心钻模型，在建模时统一了基准坐标系，

　　所有规格的刀具轴线都和Z轴重合，柄部端面设置在XY基准平面，方便直接导入加工仿真软件，做刀路模拟时不需要额外调整坐标系，能直接匹配机床的刀具库参数，减少仿真前的准备工作。从功能特性来说，标准ANS系列的中心钻加工出的中心孔，能和对应规格的顶尖完全贴合，在零件周转、热处理后二次装夹时，能保证重复定位精度控制在0.01mm以内，对于需要多工序加工的长轴类零件，这种统一的定位基准能大幅降低累积误差，保证各段外圆、台阶的同轴度要求。很多人会把中心钻和定点钻混淆，实际上中心钻的特殊结构是兼顾了定心和锪制标准中心孔的功能，而普通定点钻只做孔位倒角定位，无法加工出符合标准的带保护锥的中心孔，这套模型里清晰还原了中心钻的阶梯刃结构，前段小直径导向部分和后段60度锥面的衔接位置做了精准的圆角过渡，避免应力集中，延长刀具的实际使用寿命。在做设备装配的工装设计时，也可以直接调用这套中心钻模型，来核对工装夹具上的让位孔尺寸，保证加工时刀具不会和夹具发生干涉，比如在设计轴类零件的钻孔夹具时，要根据使用的中心钻最大直径，在夹具对应位置设计足够的避让空间，避免加工时撞刀。
