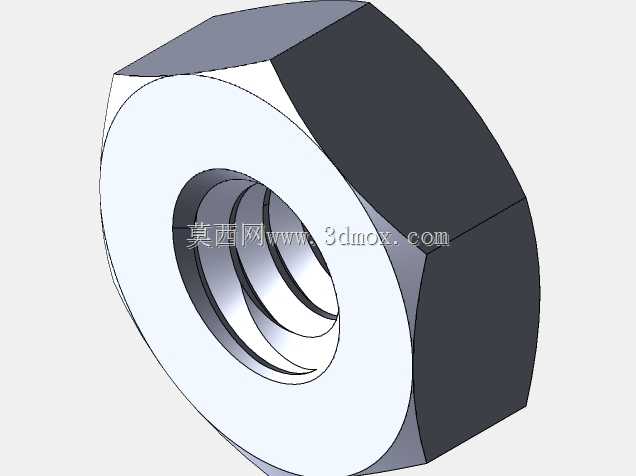

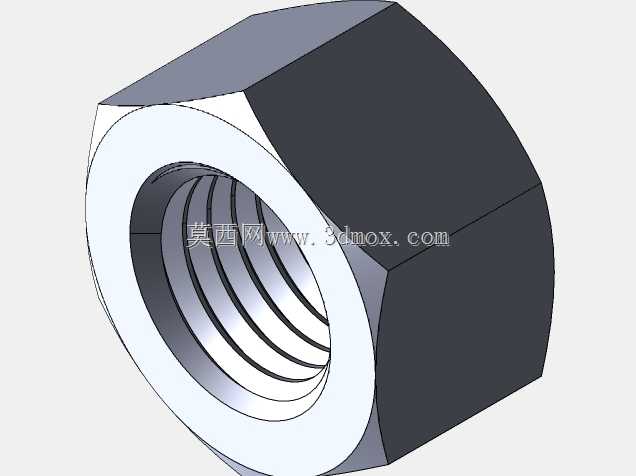

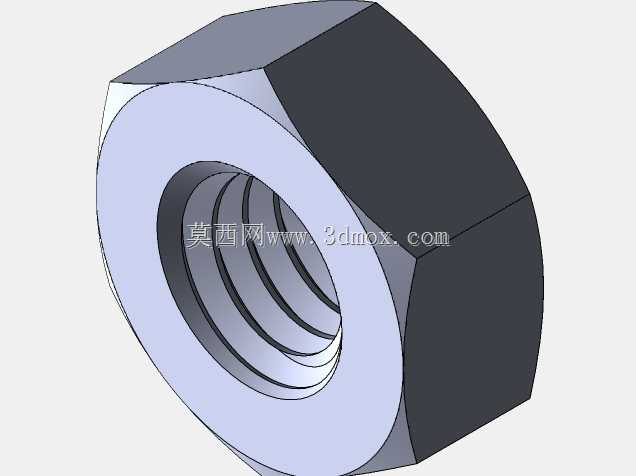

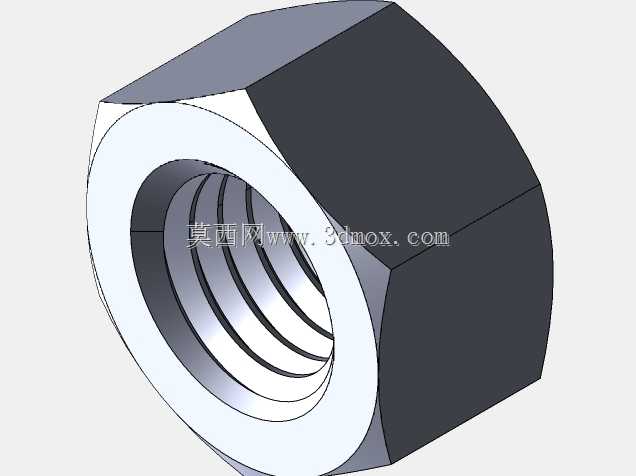

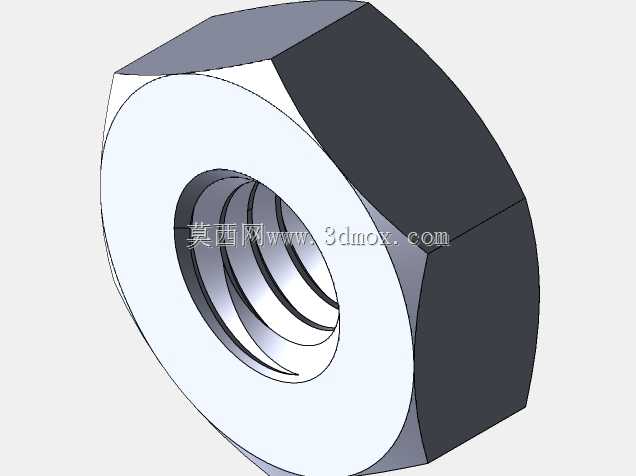

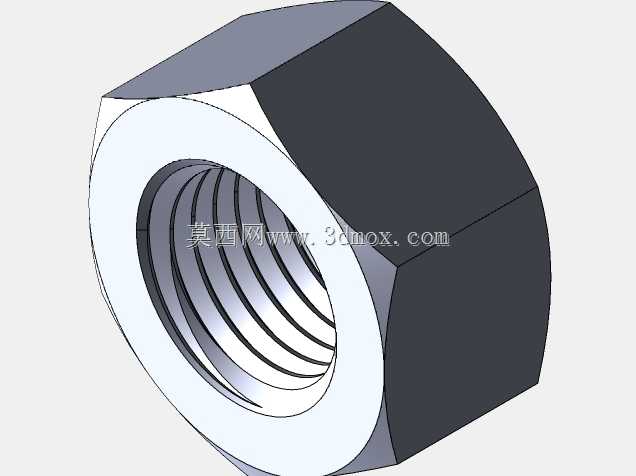

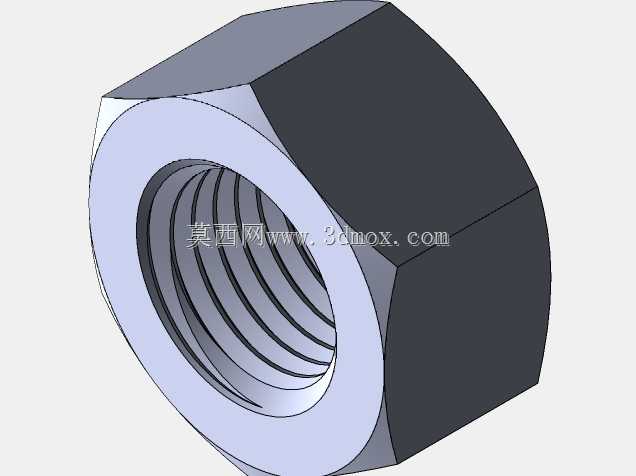

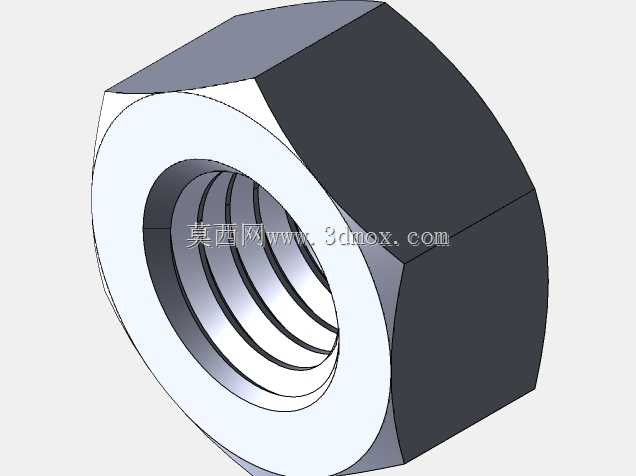

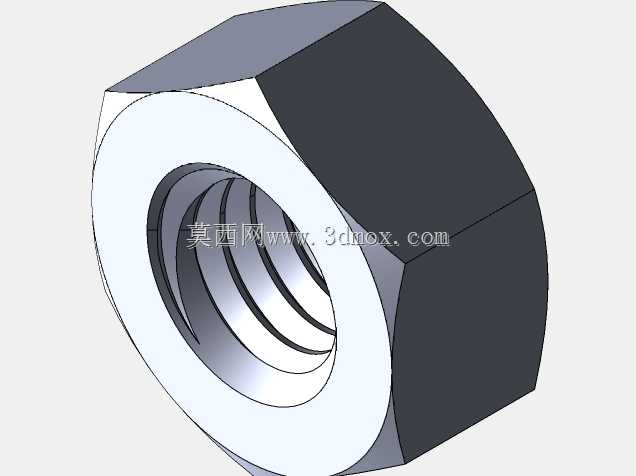

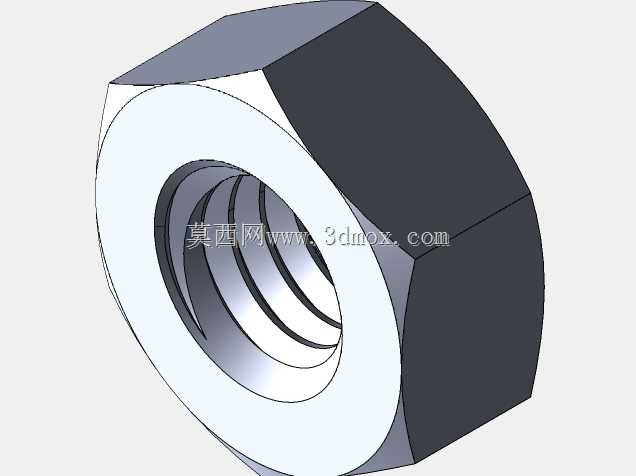

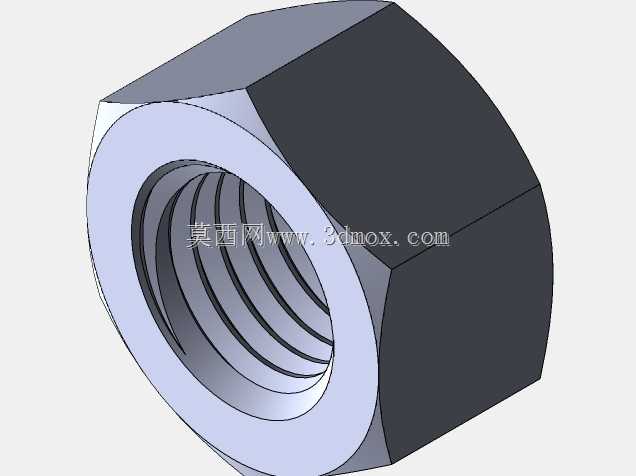

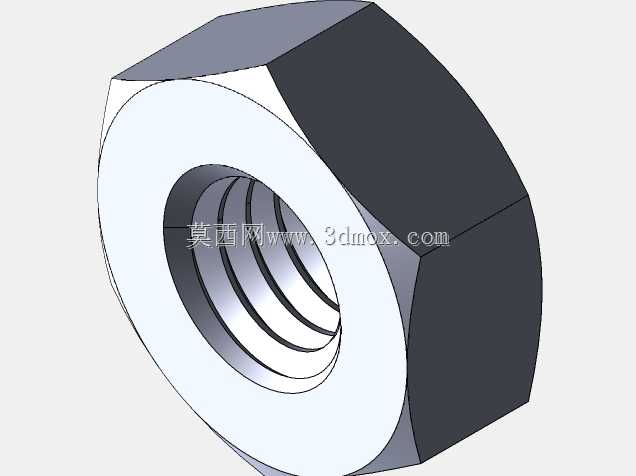

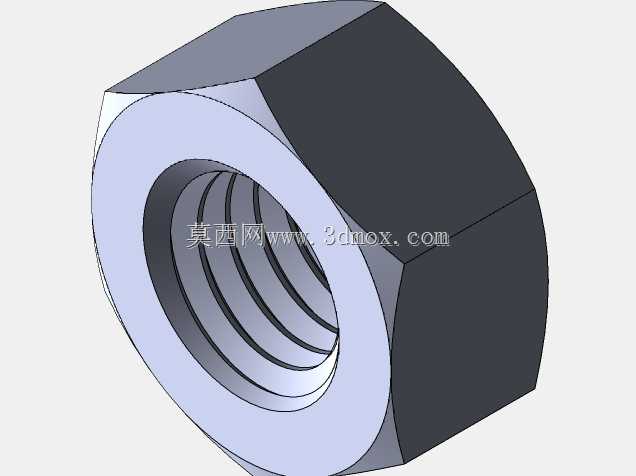

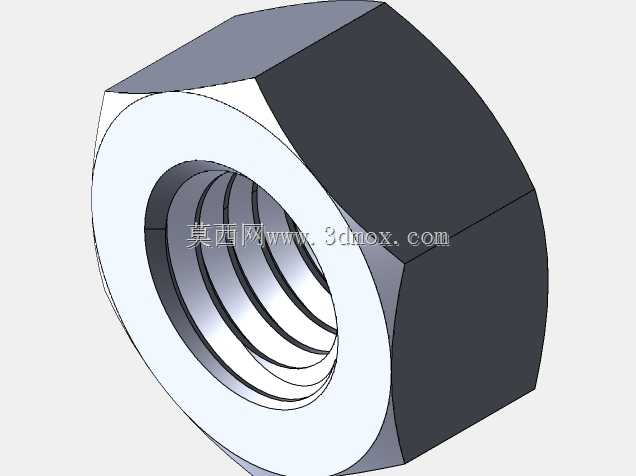

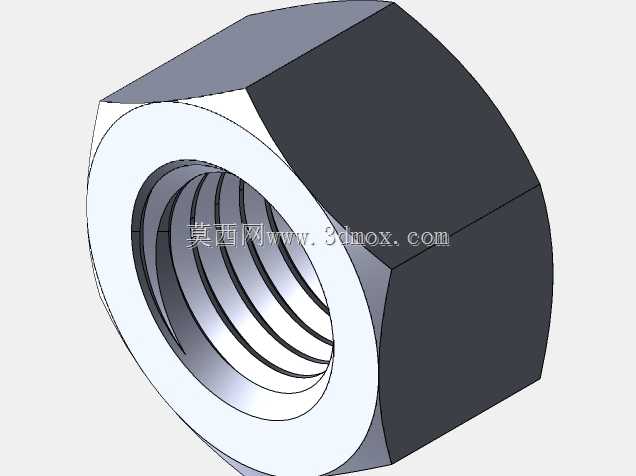

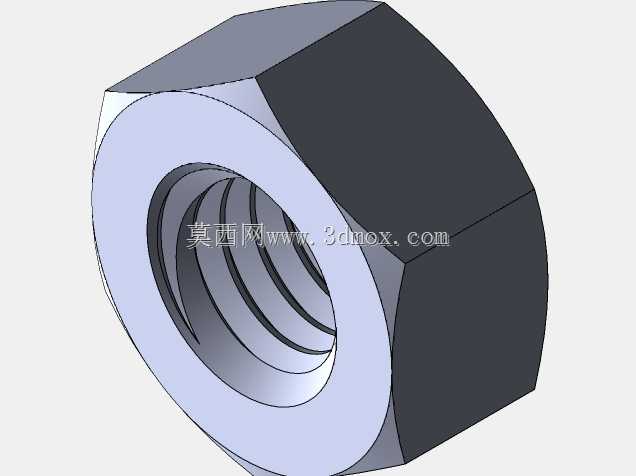

公制标准螺纹紧固连接螺母结构

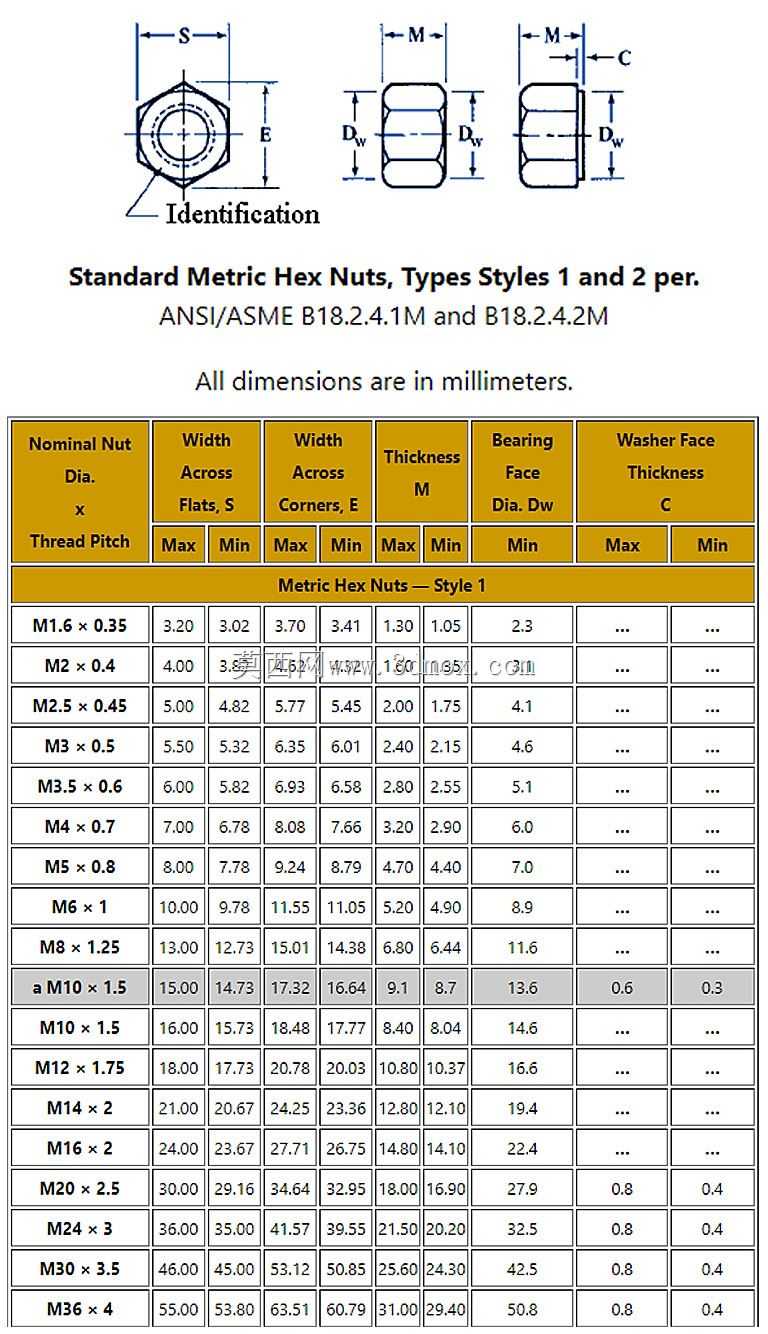

　　在各类机械装配、钢结构连接、机电设备组装场景中，螺纹连接副是应用覆盖范围最广的可拆卸紧固方案，其中公制螺母作为与公制外螺纹件配套的核心承压部件，其结构设计合理性直接决定整套连接结构的抗载荷能力、防松性能与长期服役可靠性。做结构设计选型时，首先要明确安装边界的约束条件：不同公称直径的公制螺母，其对边宽度、总高度、倒角尺寸都有明确的公差要求，建模时需要严格匹配对应螺栓、螺柱的螺纹规格，保证螺纹中径、螺距的配合公差处于合理区间，避免出现螺纹咬合过紧导致装配扭矩超标，或是配合间隙过大引发的连接松动、螺纹滑牙问题。

　　从实际功能角度出发，公制螺母的核心作用是通过内螺纹与外螺纹件的螺旋副啮合，将轴向预紧力均匀传递到被连接件的接触面上，因此建模过程中需要重点关注螺母承压面的平面度公差，若承压面存在翘曲、凹凸不平的情况，预紧时会出现偏载，局部应力集中会大幅提升螺纹牙变形、断裂的风险。针对不同的应用场景，螺母的结构细节也会做对应调整：普通A级精度的公制螺母多用于对装配精度要求较高的机电设备、精密仪器连接部位，其螺纹公差带更小，表面粗糙度要求更高，能够保证预紧力的精准控制；C级精度的螺母则多用于钢结构、土建预埋件等对装配精度要求稍低，但对承载能力要求较高的场景，其尺寸公差范围更宽，适配现场施工时的安装偏差。

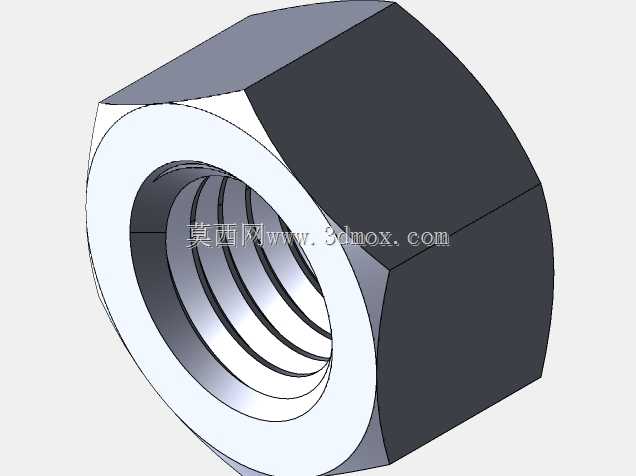

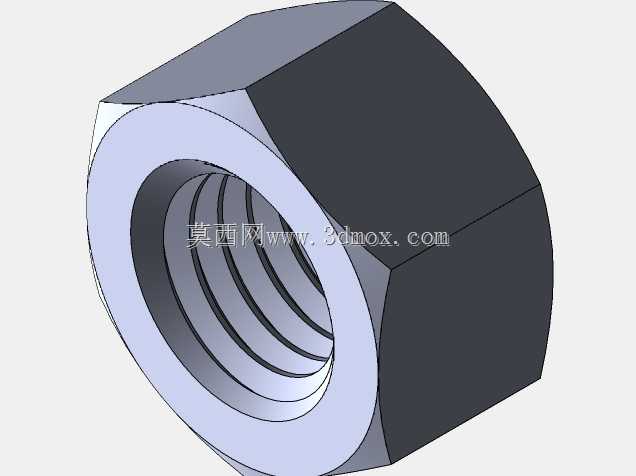

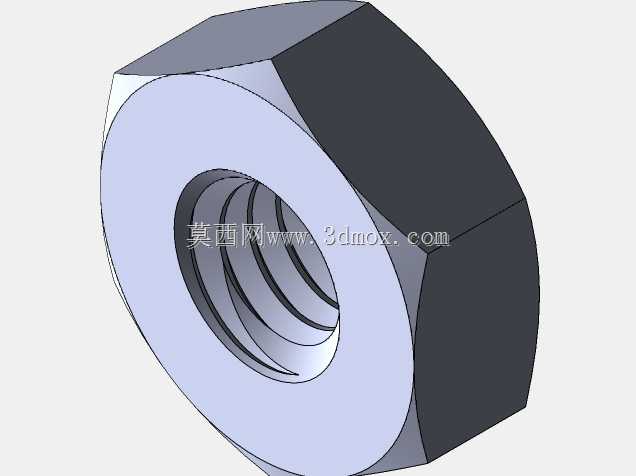

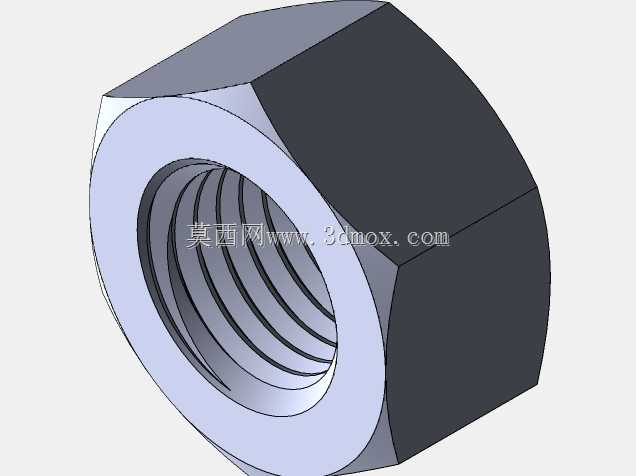

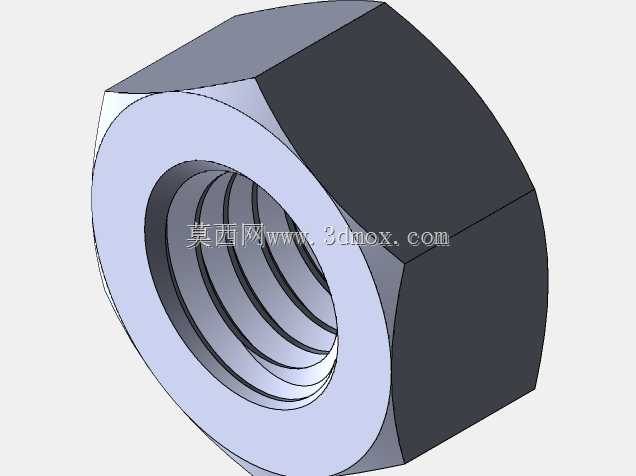

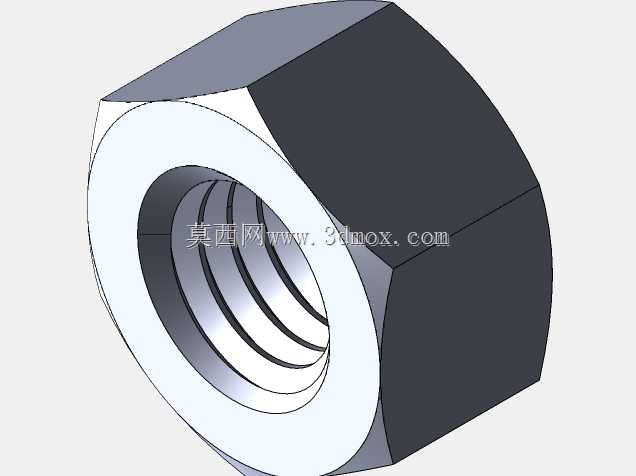

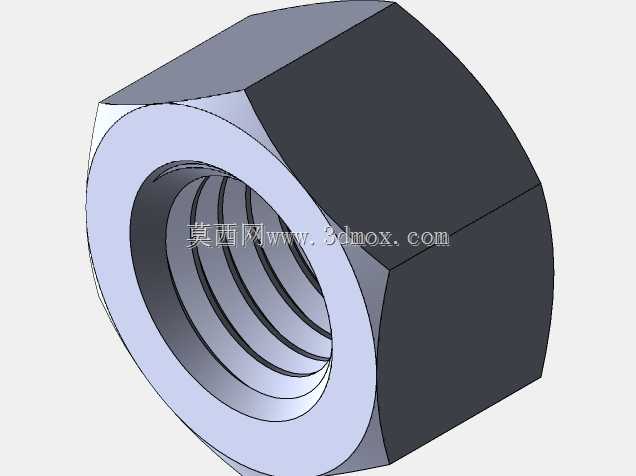

　　设计建模时，不能只做外形的拉伸切除，需要还原真实加工的工艺细节：螺母两端的倒角是为了装配时快速引导螺纹对中，避免首牙螺纹磕碰损坏；六角外形的对边尺寸需要匹配标准扳手的开口尺寸，保证装配时扳手能够完全贴合螺母侧面，不会出现打滑、拧圆边角的问题；螺纹牙型的建模需要符合公制三角螺纹的牙型角要求，牙顶、牙底的圆弧过渡不能省略，这些细节直接决定了后续做有限元受力分析时的结果准确性，很多新手建模时会忽略牙底圆角，导致应力分析结果比实际情况偏大数倍，无法指导实际选型。

　　在设备实际装配场景中，公制螺母的安装空间边界是选型时必须考量的因素：如果安装位置的操作空间狭窄，就需要核对螺母对边尺寸与周边结构件的间隙，保证扳手能够有足够的回转角度完成拧紧操作；如果是有防松要求的振动工况场景，还需要在螺母结构上预留对应防松结构的安装位置，比如配合弹垫、平垫的空间，或是直接选用带防松结构的衍生螺母，但基础公制螺母的核心尺寸是所有衍生型号的设计基准。做三维建模时，还要注意不同性能等级的螺母在高度尺寸上的差异，比如8.8级配套的螺母与4.8级配套的螺母，虽然公称直径一致，但总高度、螺纹啮合长度的要求不同，足够的啮合长度才能保证螺纹连接的强度匹配，避免出现螺杆未达到屈服强度时螺母螺纹先失效的情况。

　　很多刚入行的结构设计师在选型时，往往只关注螺纹公称直径，忽略螺母的厚度、对边尺寸与安装空间的匹配性，导致实际装配时出现扳手无法操作、螺母与周边零件干涉的问题，这类问题在样机试制阶段会造成不必要的返工。公制螺母作为最基础的通用五金配件，其标准化程度极高，建模时严格遵循国标尺寸要求，能够保证后续生成的工程图可以直接指导采购、加工，不需要反复核对尺寸。另外，在做装配体干涉检查时，要注意螺母倒角处与被连接件沉孔的配合，沉孔的直径、深度需要匹配螺母的外形尺寸，保证螺母安装后承压面能够完全贴合，不会出现悬空、偏斜的情况。从长期服役的角度看，螺母的螺纹啮合长度需要满足设计规范要求，一般来说钢制连接件的螺纹啮合长度不小于螺纹公称直径的0.8倍，才能保证连接副的强度匹配，这些设计细节都需要在三维模型中准确体现，为后续的工程计算、装配模拟提供准确的模型基础。
