气动制冷用微型蜗杆传动软管卡箍结构

　　在气动系统管路排布、制冷机组冷媒管路装配这类对管路密封可靠性有明确要求的场景里，软管卡箍是看似不起眼却直接影响整套系统运行稳定性的基础连接件。不同于普通卡箍仅能实现基础的束紧功能，这款采用蜗杆传动结构的微型软管卡箍，针对小通径软管的连接需求做了针对性的结构优化，能适配气动回路里常见的小外径PU管、尼龙管，以及制冷系统里的小规格冷媒软管，解决了传统卡箍在小尺寸管路上束紧力不均、容易出现滑丝松脱、长期受管路振动影响出现密封渗漏的问题。

　　从实际使用的工况来看，气动系统的管路往往会随执行元件的往复动作产生小幅拉扯与振动，制冷系统的管路则会随设备启停出现温度交变带来的管路热胀冷缩，这就要求卡箍不仅要在安装时提供足够的初始束紧力，还要能在长期运行过程中保持束紧力的稳定，不会因为外力扰动或温度变化出现松动。这款卡箍采用的蜗杆传动结构，本质是通过蜗杆齿带与卡箍带身的冲孔啮合实现束紧直径的无级调节，调节过程中力的传递是线性连续的，操作人员可以根据软管的壁厚、材质硬度灵活调整束紧力度，既不会因为束紧力过大压伤软管壁造成管路通径缩小甚至管壁破损，也不会因为束紧力不足导致管路在带压工况下脱开。

　　在结构设计层面，这款微型卡箍做了小尺寸适配的优化，卡箍带身采用窄幅设计，整体安装占用的径向空间远小于常规规格的蜗杆卡箍，能适配设备内部管路排布紧凑、安装空间局促的场景，比如小型气动控制阀组的周边管路连接、便携式制冷设备的内部管路固定，这类场景往往没有足够的空间容纳大尺寸卡箍，窄幅带身的设计既保证了足够的束紧接触面积，又最大限度压缩了安装所需的空间边界。卡箍的蜗杆头部采用标准的一字槽结构，不需要专用的卡箍钳，使用普通的一字螺丝刀就能完成安装与拆卸，现场装配和后期维护的便利性更高，适合批量装配的生产线作业，也适合售后现场的应急维修调整。

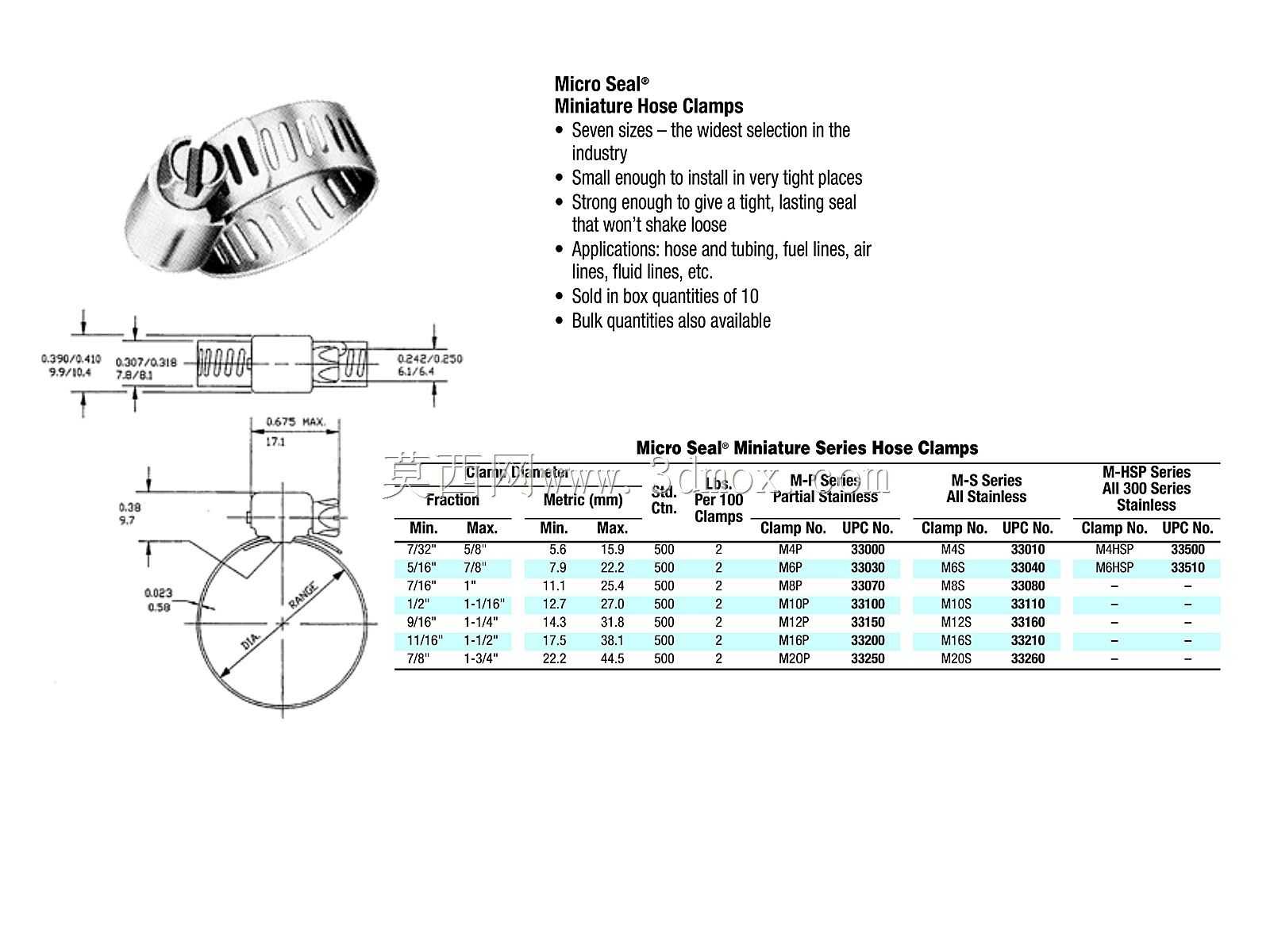

　　从安装边界的尺寸适配来看，这款卡箍覆盖了气动与制冷项目里最常用的小外径软管尺寸范围，调节区间的设计避开了常规卡箍调节范围过大导致的小直径段束紧力不足的问题，每个规格的卡箍调节行程都控制在合理区间，保证在适配尺寸范围内的任意管径下，蜗杆与带身的啮合齿数都能达到足够的数量，不会出现啮合齿数过少导致的齿部滑牙失效。卡箍带身的边缘做了圆角钝化处理，安装过程中不会划伤软管外壁，也不会割伤操作人员的手部，带身内侧采用平整无凸起的设计，束紧后与软管外壁的接触是连续均匀的面接触，不会出现局部应力集中导致的软管长期受压出现的老化开裂问题。

　　在实际选型应用中，这类微型蜗杆卡箍往往被用在设备内部的非大管径主回路位置，比如气动系统里的控制气路连接、制冷系统里的旁通管路、冷凝水排放管路的固定，这些位置的管路压力不算特别高，但对连接可靠性的要求并不低，一旦出现松脱渗漏，轻则导致设备运行参数异常，重则引发系统停机故障。不同于弹性卡箍依靠金属本身的形变提供束紧力，会随使用时间增加出现金属疲劳导致力值衰减，蜗杆传动的卡箍束紧力是通过机械啮合结构锁定的，只要安装时调整到合适的力度，后续即使受管路振动、温度变化的影响，也不会出现自行松脱的问题，长期使用的可靠性更有保障。

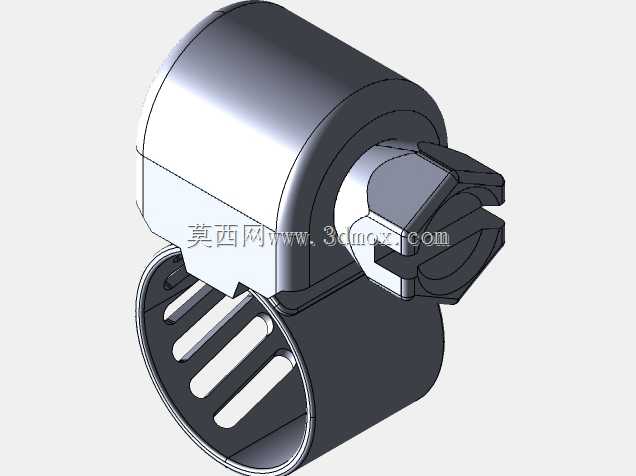

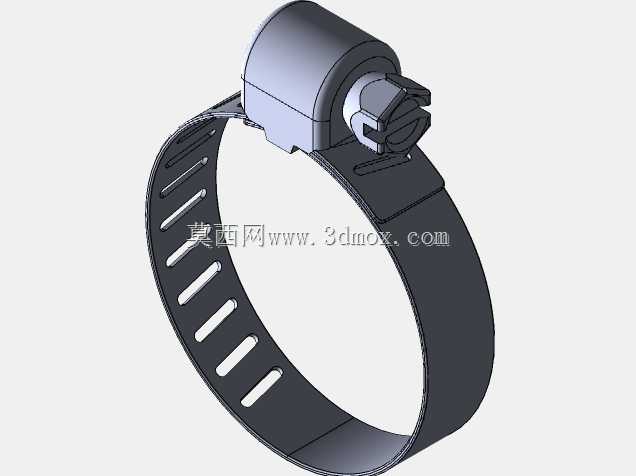

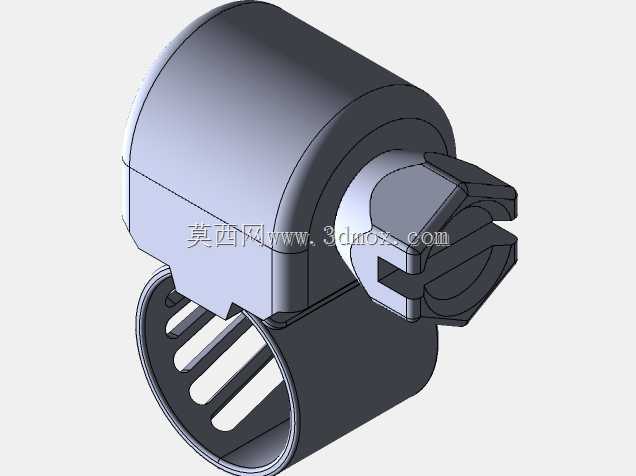

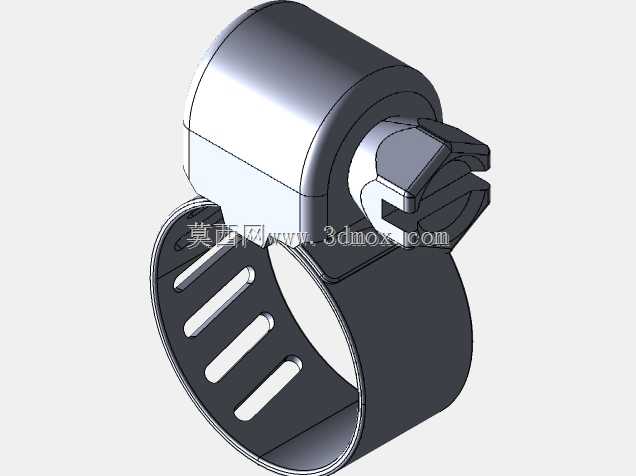

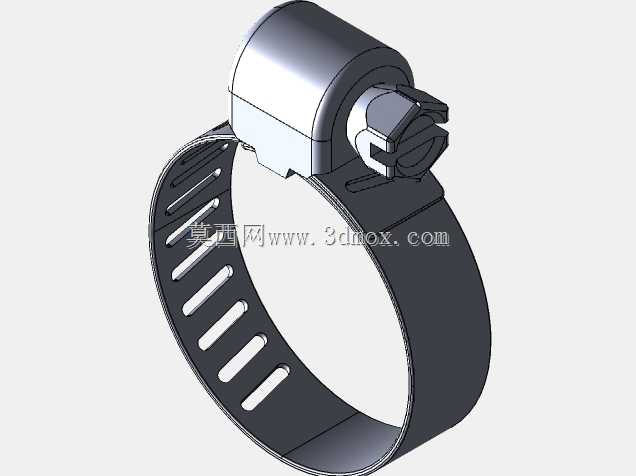

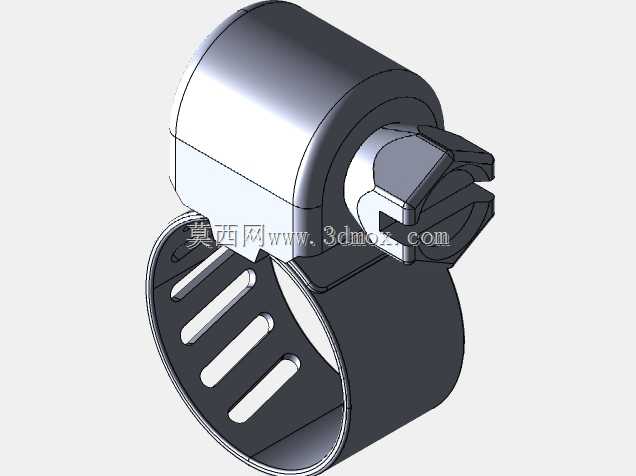

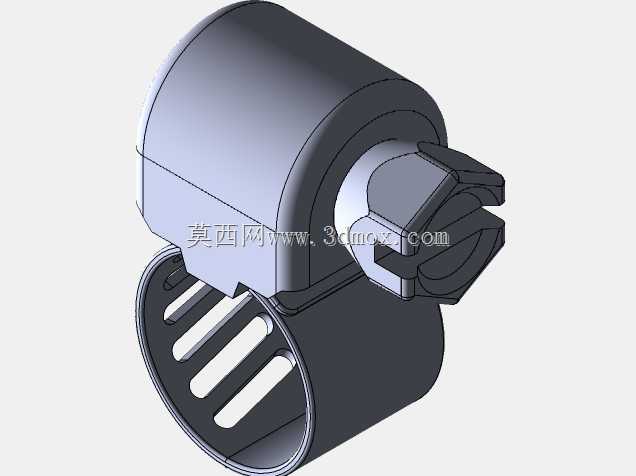

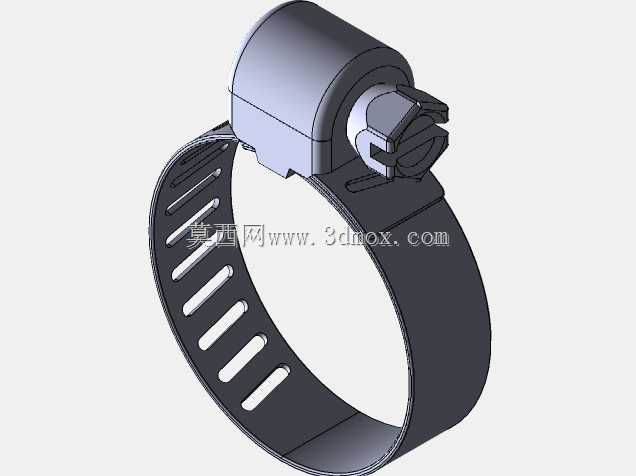

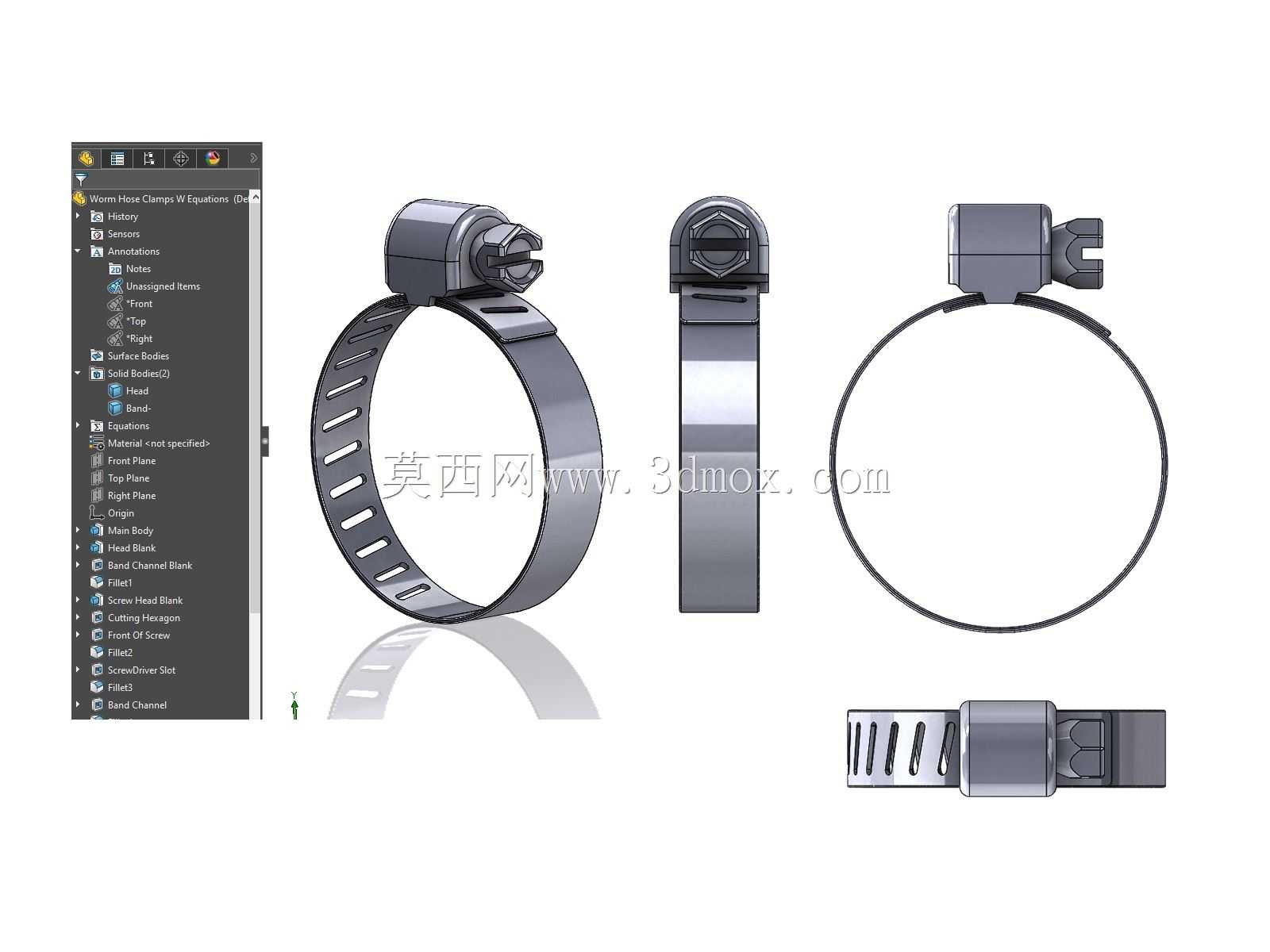

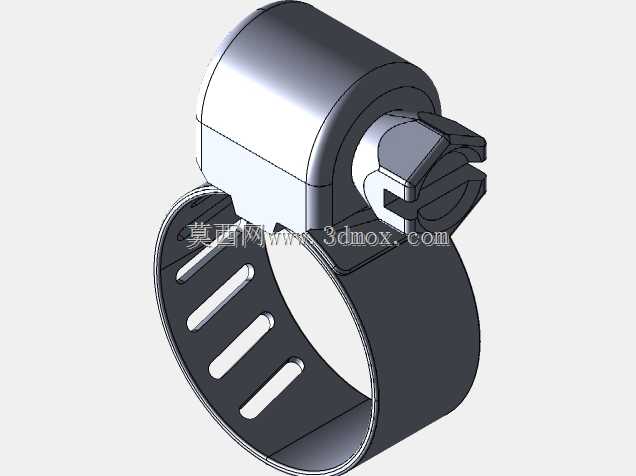

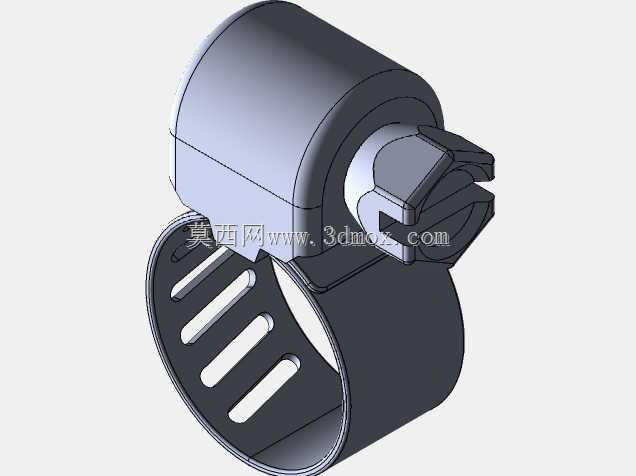

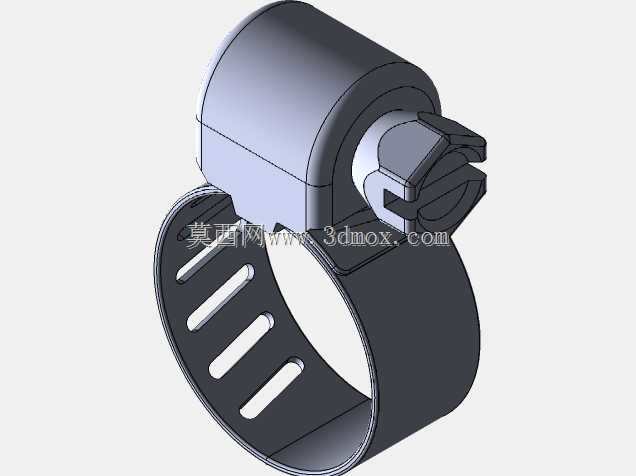

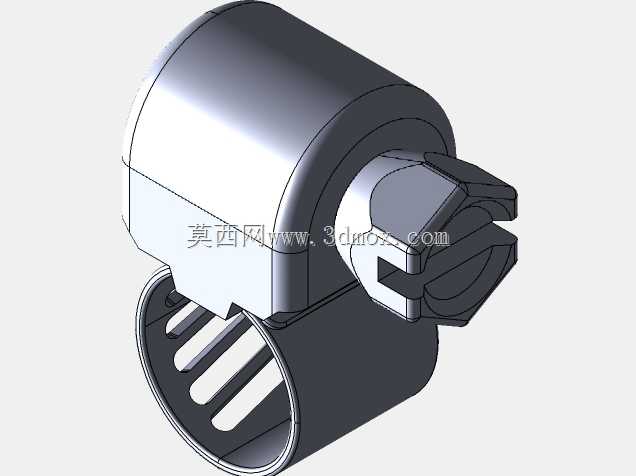

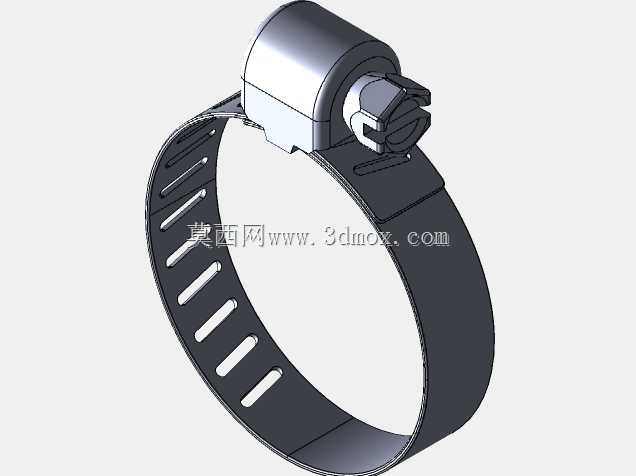

　　建模过程中对卡箍的啮合结构做了细节还原，包括蜗杆的齿形参数、带身的冲孔间距、头部的连接转轴结构都按照实际产品的装配关系做了匹配，能直接用于设备管路排布的干涉检查、装配工艺模拟，也可以作为紧固件选型时的结构参考，帮助设计人员在方案阶段就确认卡箍的安装空间是否足够，避免后期装配时出现空间不足无法安装的问题。
