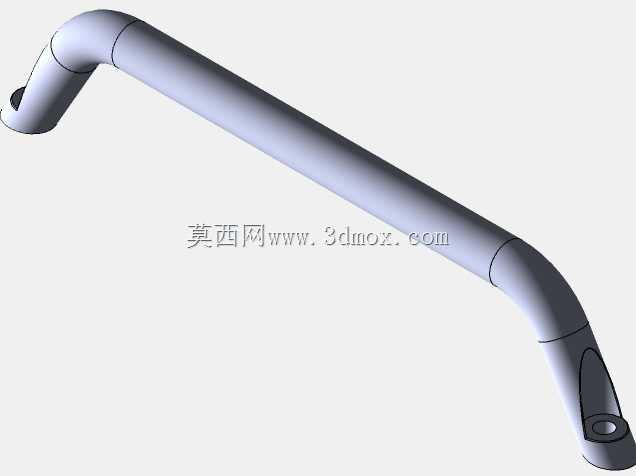

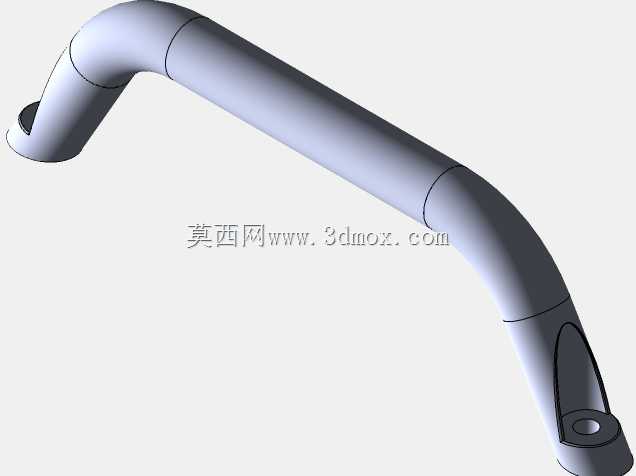

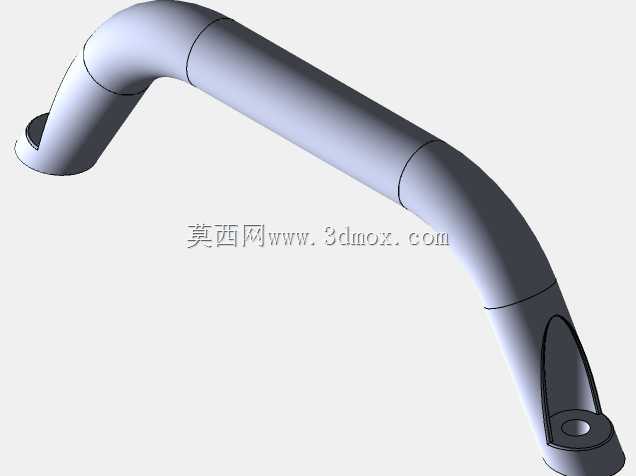

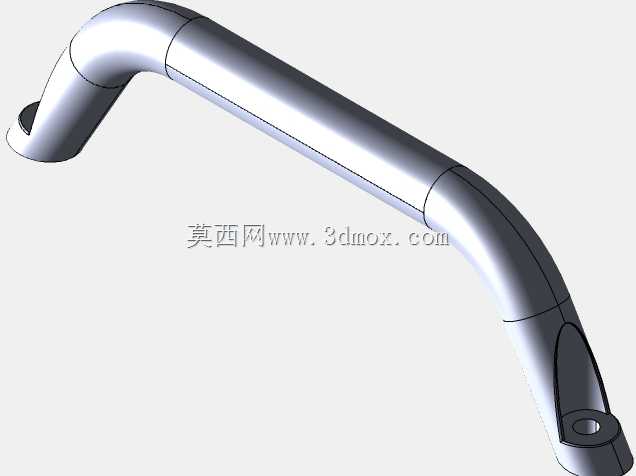

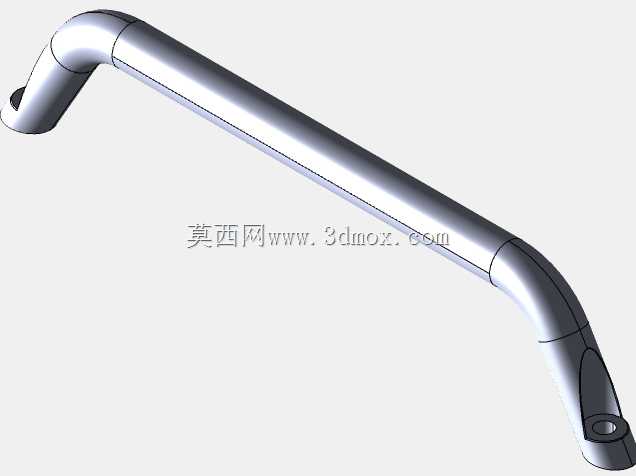

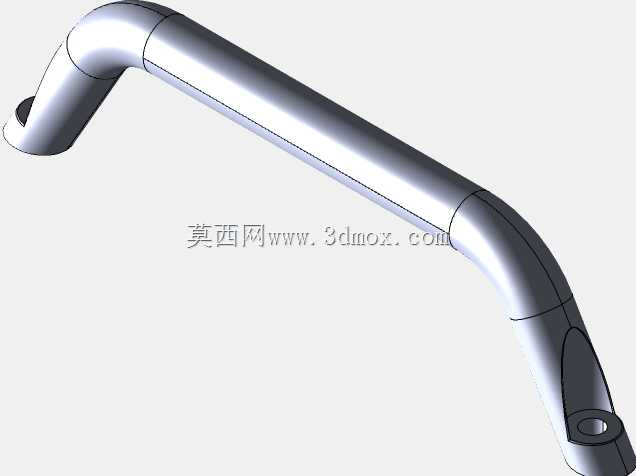

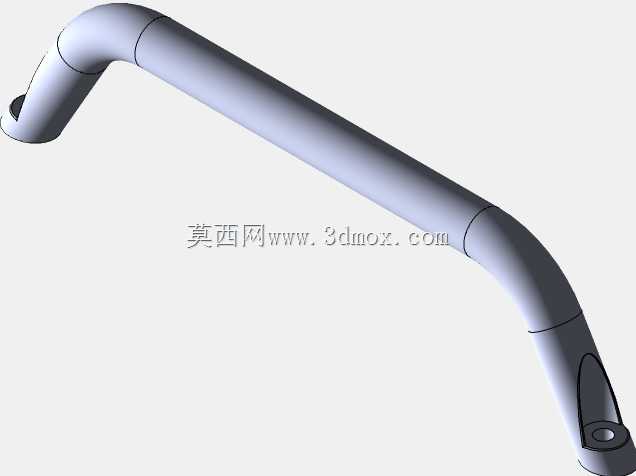

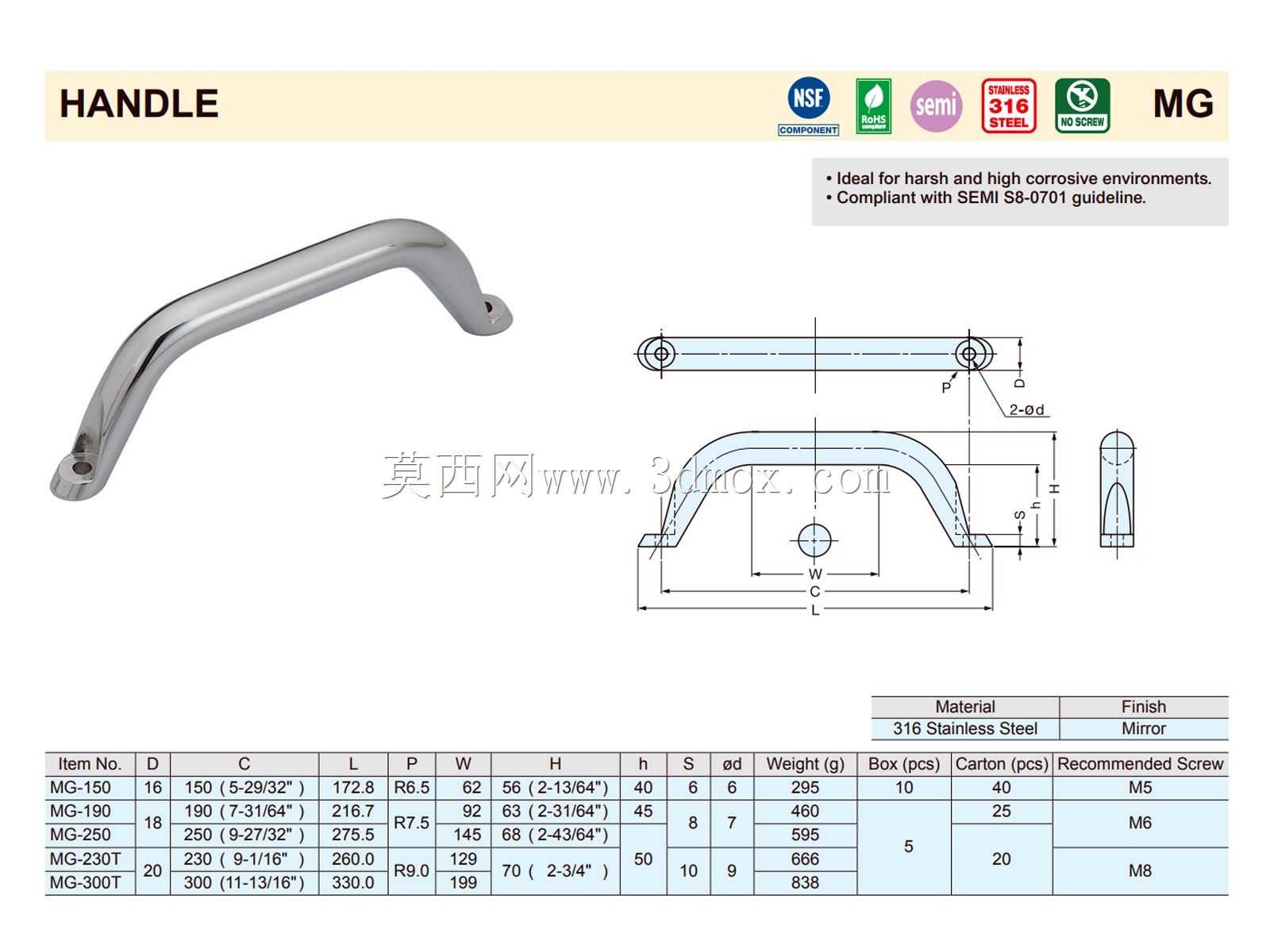

Sugatsune系列NSF不锈钢工业拉手结构

　　这款不锈钢拉手属于Sugatsune目录下的NSF系列MG风格款，主要面向食品加工设备、洁净车间柜体、商用厨房设施、医疗实验设备这类对卫生等级、耐腐蚀性能有明确要求的应用场景，区别于普通家装拉手，其结构设计完全围绕工业场景的高频使用、易清洁、耐消杀需求展开。从实际使用场景来看，这类拉手常安装在304/316不锈钢柜体的门板、设备检修门、恒温恒湿箱门、洁净传递窗侧部，日常需要承受操作人员带防护手套时的反复拉拽，还要定期经受含氯消毒剂、高温高压冲洗、食品级酸碱介质的接触，因此整体结构没有多余的装饰性凹槽，所有外露棱边都做了R3以上的圆弧过渡，不存在容易积灰、残留污渍的卫生死角，完全符合食品接触类五金件的卫生设计规范。从功能特性上看，

　　这款拉手采用一体式折弯成型结构，没有拼接焊缝，避免了焊缝位置长期使用后出现锈蚀、藏污纳垢的问题；握持段做了符合人体工学的微弧处理，直径控制在22mm，即便佩戴丁腈手套、乳胶手套或者加厚帆布手套，也能稳定握持发力，不会出现打滑、硌手的问题；两端的安装座做了下沉式沉孔设计，安装后螺丝头部完全沉入座体内部，不会外露刮擦操作人员的手套或者衣物，同时沉孔周边做了密封槽设计，安装时可以配套食品级硅胶密封圈，避免清洗用水从安装孔渗入柜体内部，也能防止螺丝长期接触水汽出现锈蚀。设计思路上，这款拉手没有采用常见的圆管两端焊接安装脚的结构，而是采用整根不锈钢棒材冷弯成型的工艺，材料选用304不锈钢，表面做了拉丝钝化处理，粗糙度控制在Ra0.8以下，

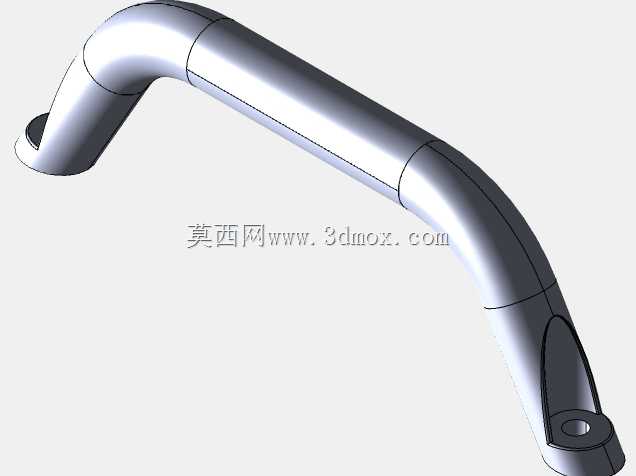

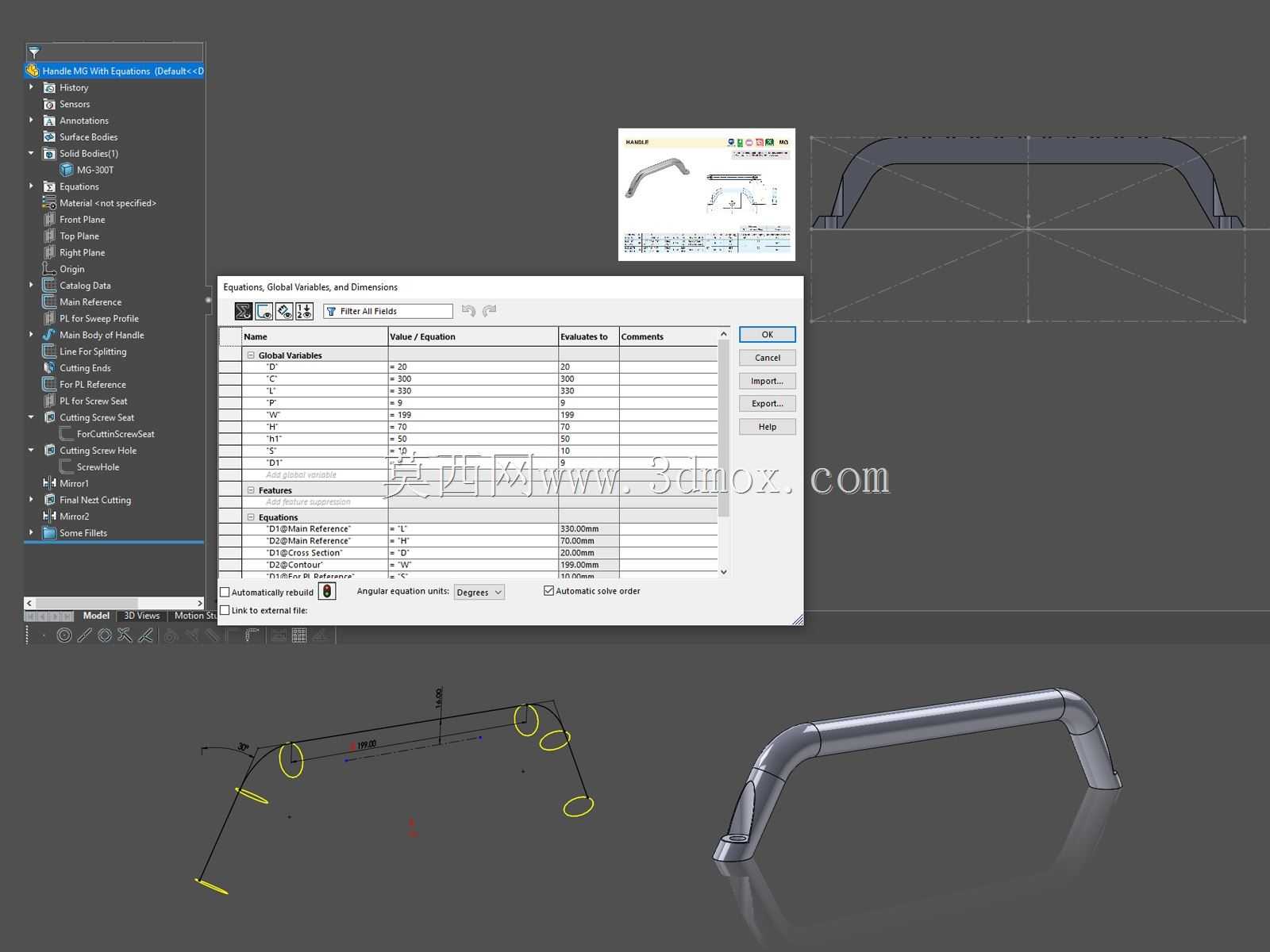

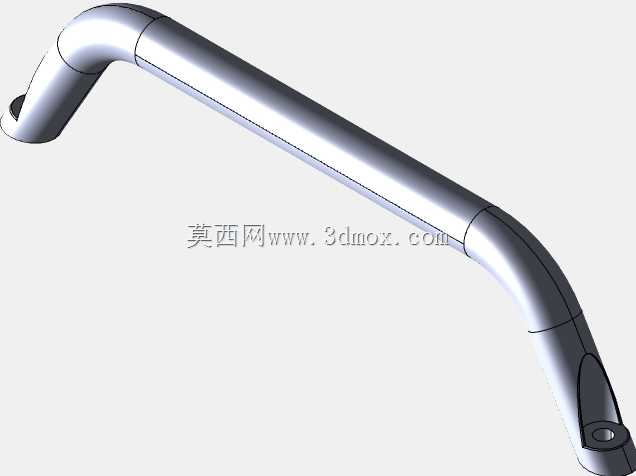

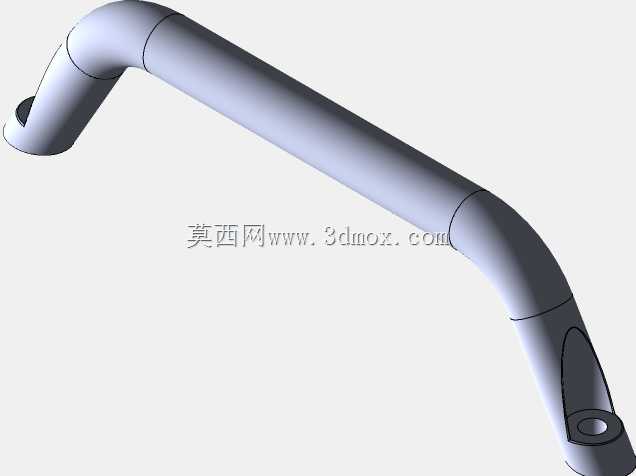

　　既保证了表面的金属质感，也不会因为表面过于光滑导致带水操作时打滑，同时钝化层可以有效提升耐盐雾、耐消毒剂腐蚀的能力，在常规食品加工车间环境下可以做到5年以上不出现锈蚀点。安装边界方面，这款拉手的两个安装孔中心距按照NSF系列的标准模数设计，适配市面上多数标准工业柜体的门板安装孔位，安装座的厚度控制在8mm，安装后拉手握持段和门板表面的净距离为35mm，足够成年人四指穿入握持，同时不会因为间隙过大导致操作人员误挂衣物、管线；安装时只需要在门板对应位置冲两个对应直径的安装孔，从门板背面穿入不锈钢机丝螺丝，和拉手安装座的内螺纹锁紧即可，不需要额外做焊接、打磨处理，安装效率比传统焊接式拉手提升60%以上，后期如果出现损坏也可以直接拆卸更换，不需要对门板做二次加工。在实际设备选型过程中，这类拉手需要根据门板的重量、使用频率选择对应规格，这款MG风格的NSF拉手单只可以承受1200N的静态拉拽力，完全可以满足厚度1.5-2mm不锈钢门板、重量50kg以内的柜门使用需求，如果是更厚重的防火门、高压灭菌舱门，则需要选择同系列更长规格、安装座更厚的型号。建模过程中需要重点注意几个结构细节：一是冷弯位置的圆角半径不能过小，否则不锈钢棒材冷弯时会出现应力集中，长期受力后容易出现断裂，建模时要保证冷弯处的内R不小于棒材直径的1.5倍；二是安装座的内螺纹深度要控制在螺丝直径的1.5倍以上，保证锁紧力足够，不会因为反复拉拽出现滑牙；三是所有外露的边棱都要做倒钝处理，不能存在锐边，

　　避免安装和使用过程中划伤操作人员。另外，这类拉手在洁净车间使用时，还可以根据需求做表面电解抛光处理，进一步降低表面粗糙度，减少细菌附着的可能，建模时可以预留表面处理的厚度余量，保证电解抛光后的安装尺寸仍然符合公差要求。和普通家装拉手相比，这款工业级不锈钢拉手没有多余的装饰造型，所有结构设计都围绕实用性、耐用性、易清洁性展开，没有为了外观牺牲结构强度和使用便利性，这也是工业五金和民用五金最核心的设计差异——民用五金更多考虑外观造型和成本控制，而工业五金首先要满足场景下的长期可靠使用，其次才考虑外观的统一性。在做整台设备的三维装配时，这类拉手属于标准外购件，建模时不需要做过于细致的内部螺纹细节，只需要把安装孔位、外形尺寸、安装间隙做准确，保证装配时不会和门板周边的密封条、铰链、锁具出现干涉即可，同时要预留出安装工具的操作空间，保证锁紧螺丝时扳手可以正常操作，不会被拉手本体或者门板结构挡住。
