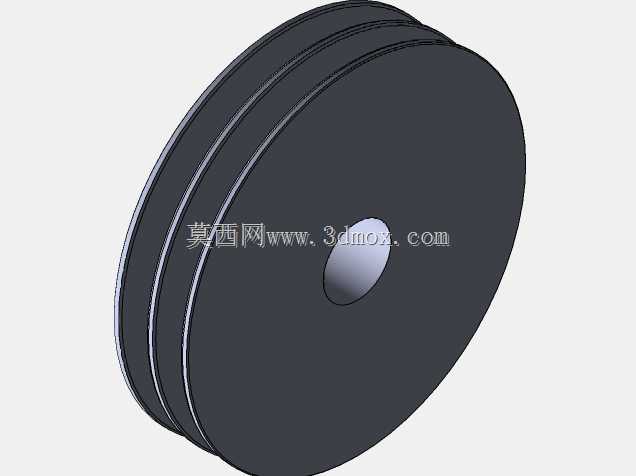

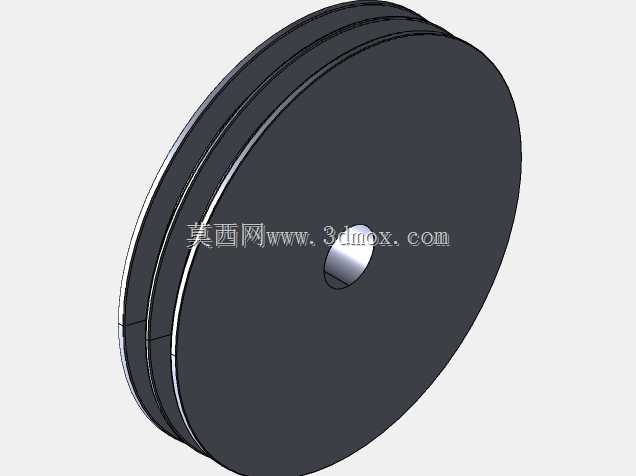

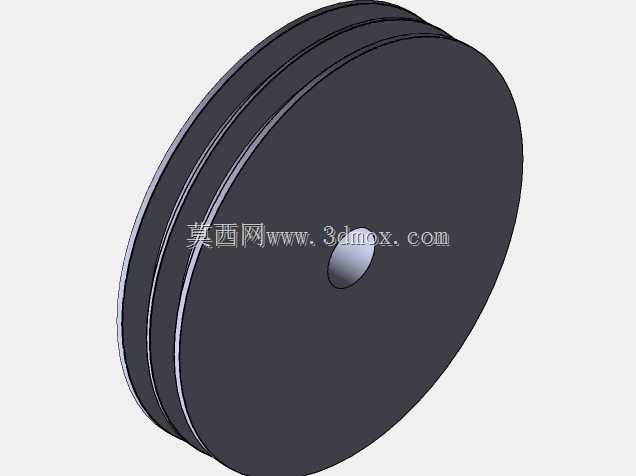

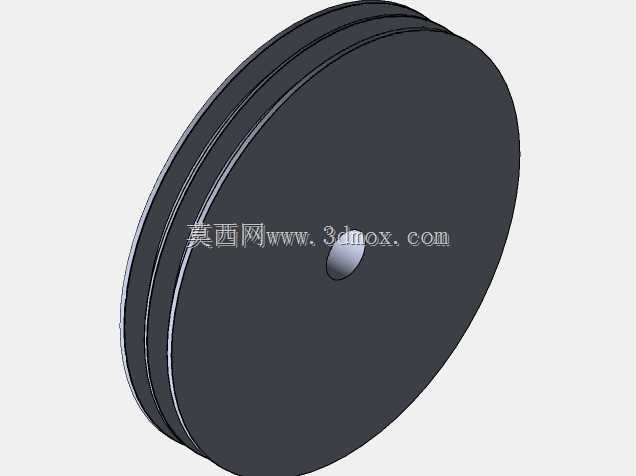

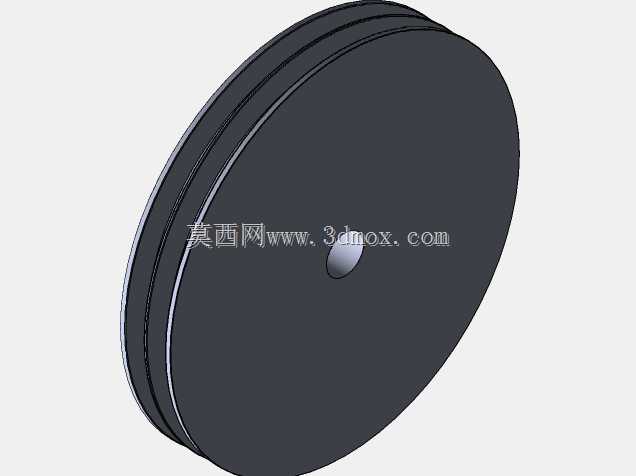

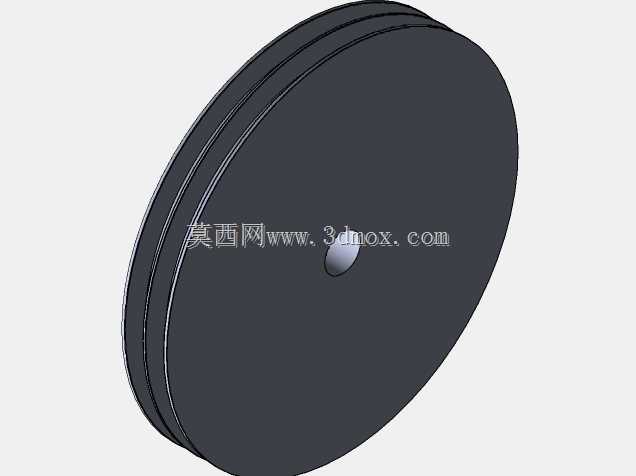

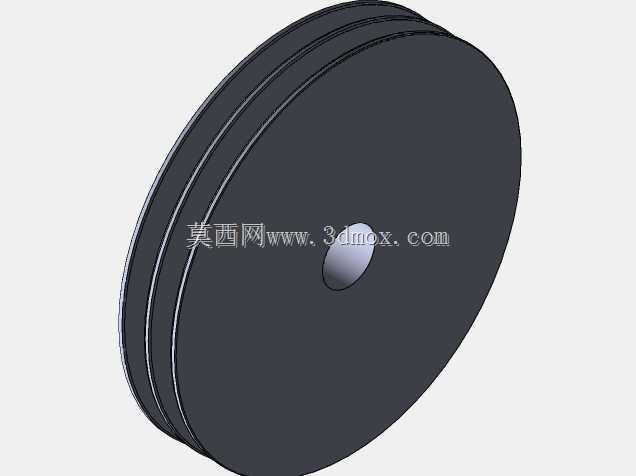

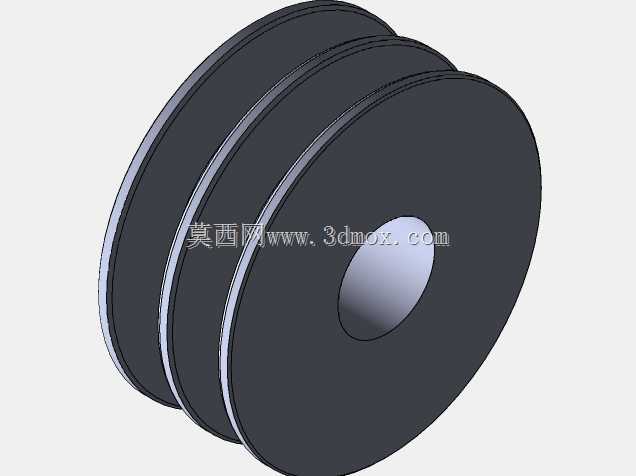

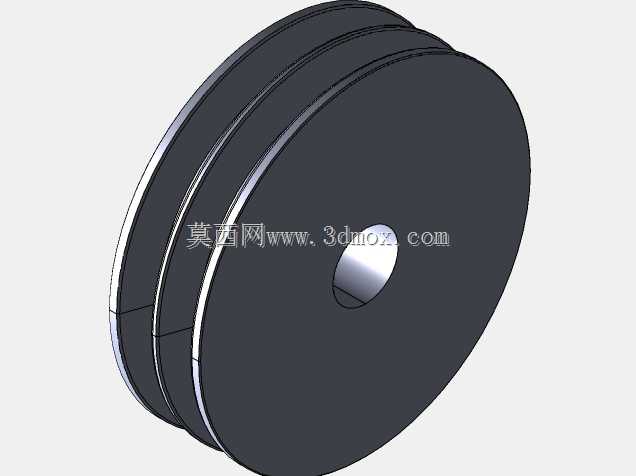

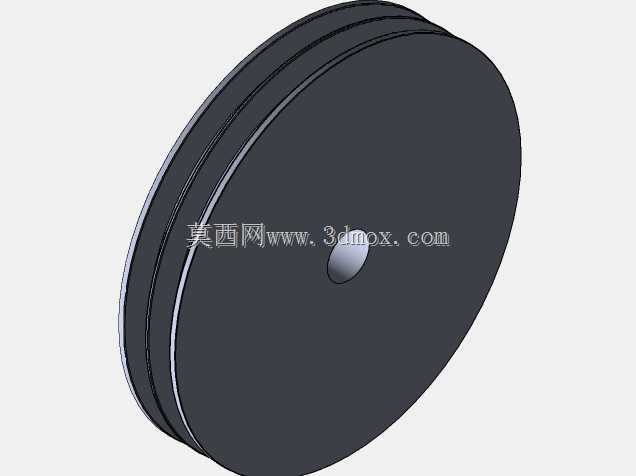

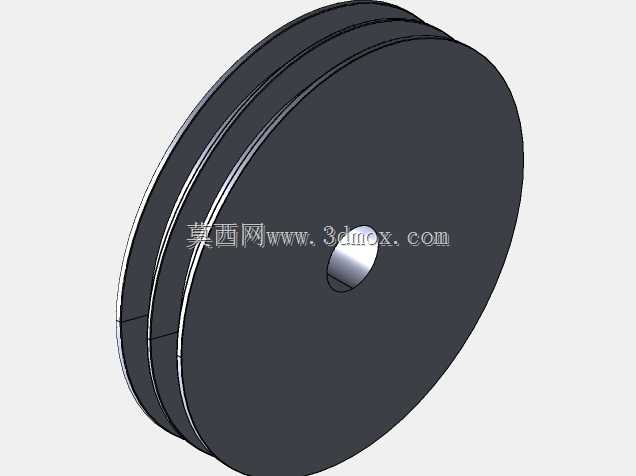

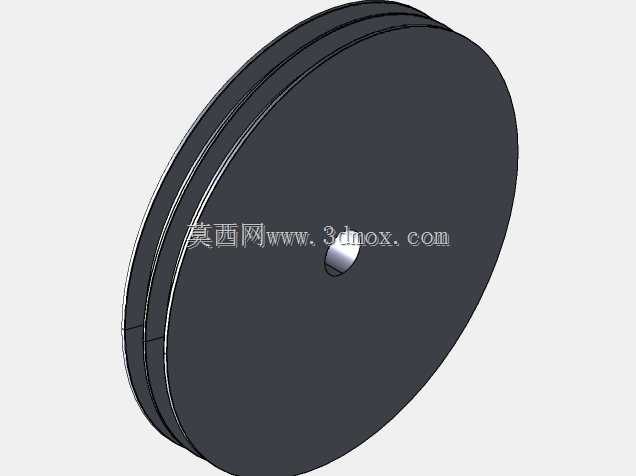

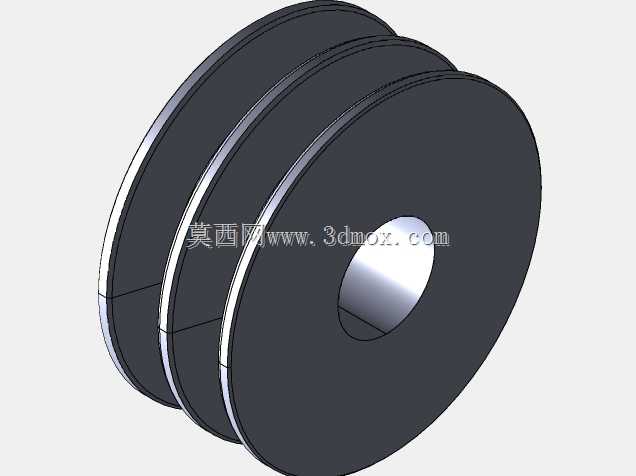

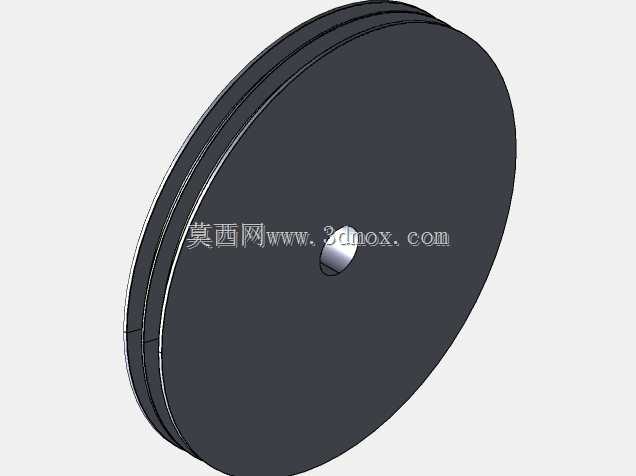

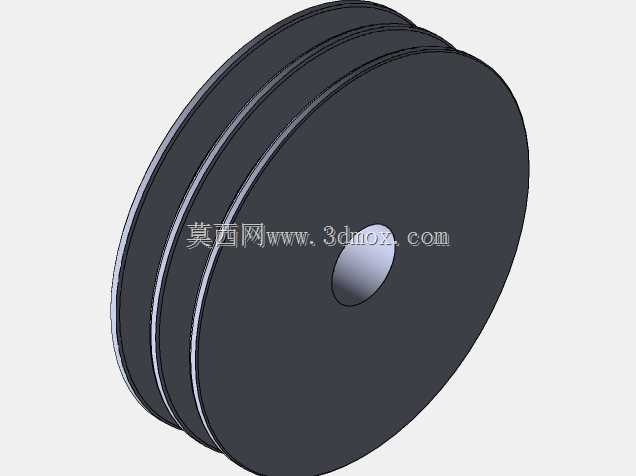

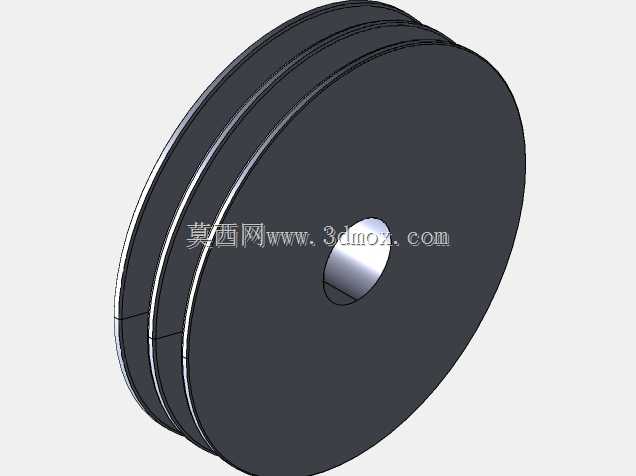

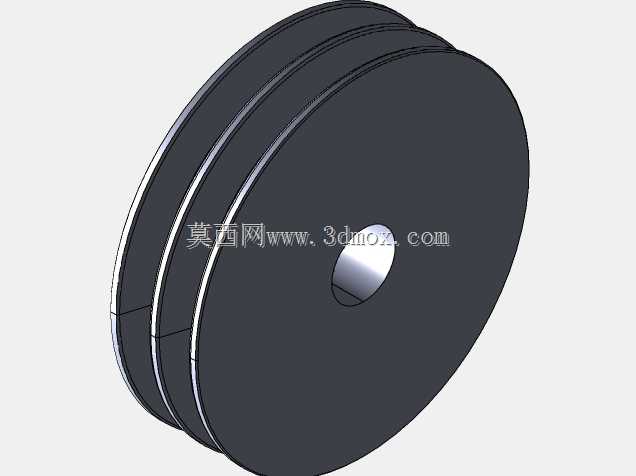

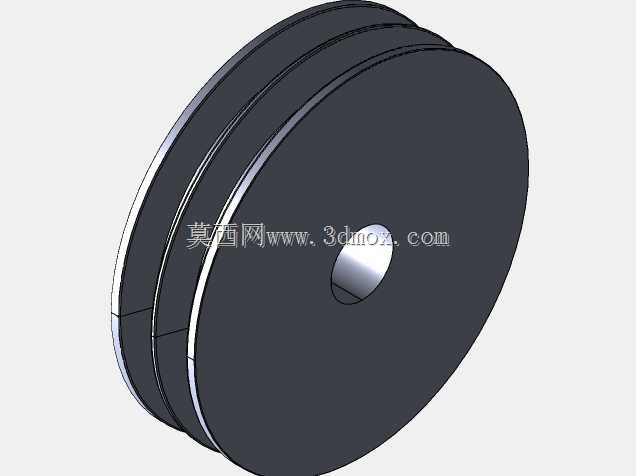

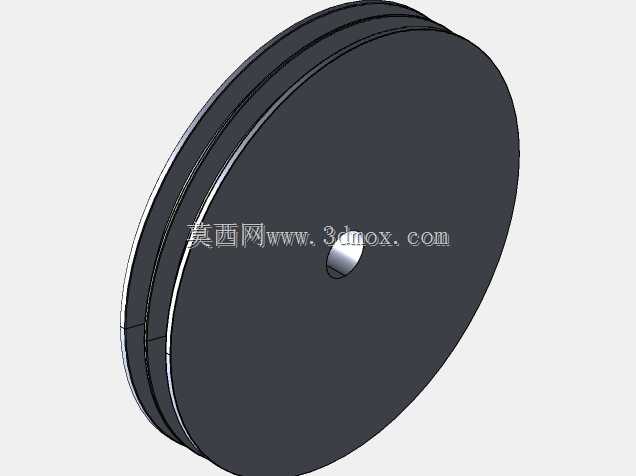

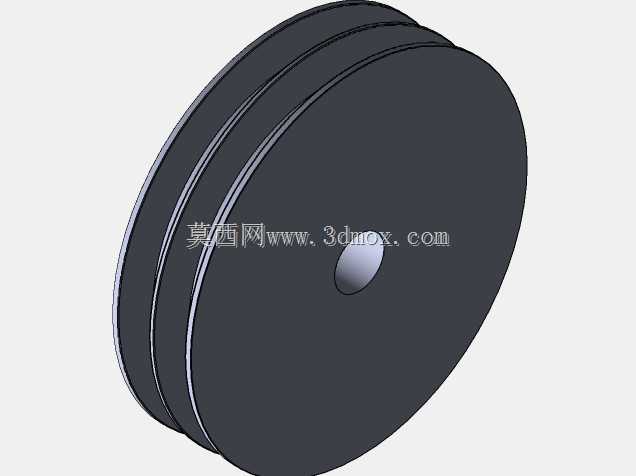

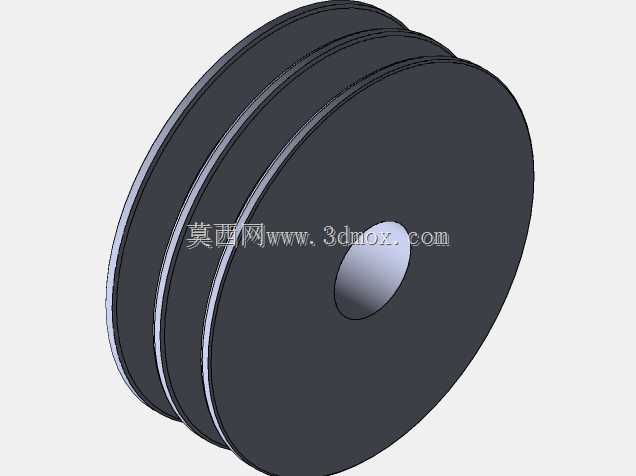

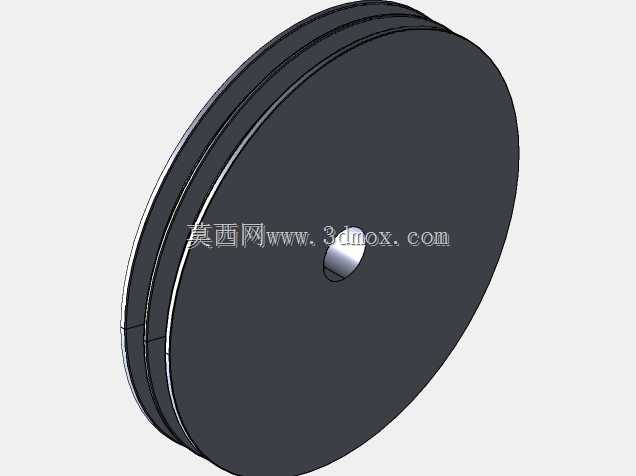

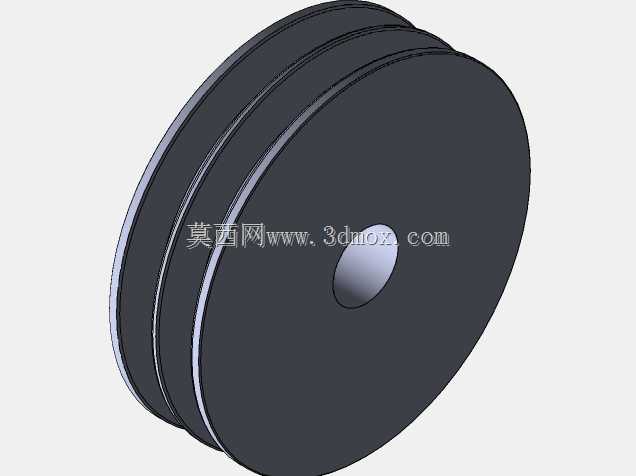

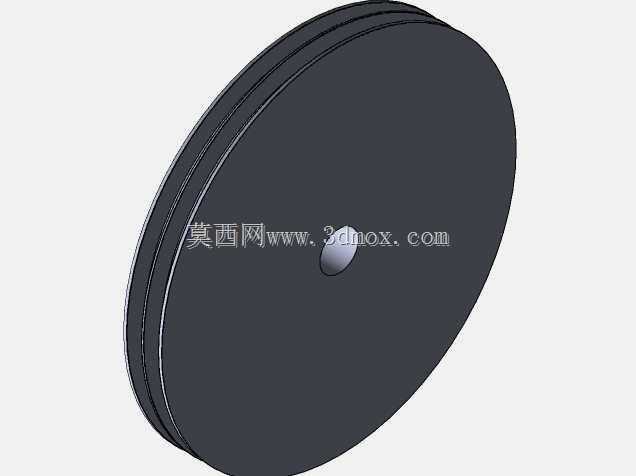

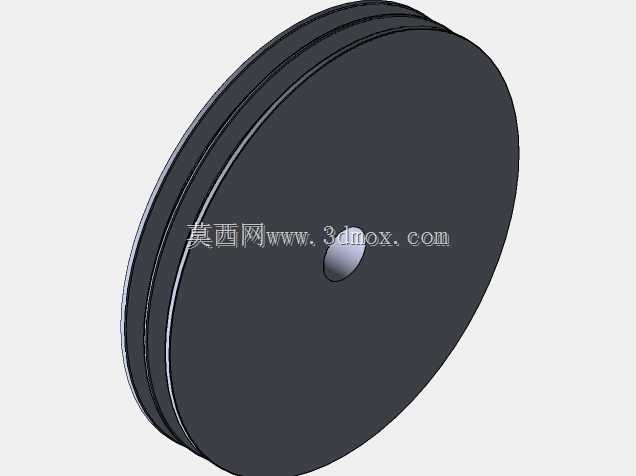

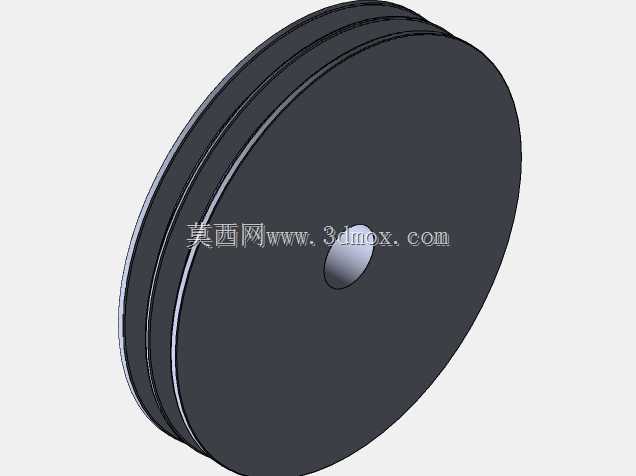

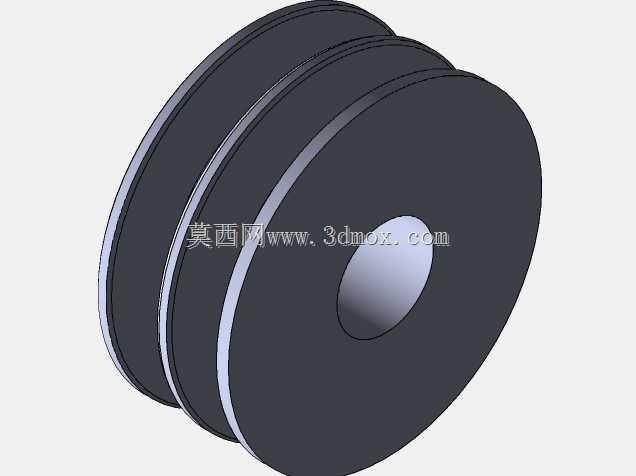

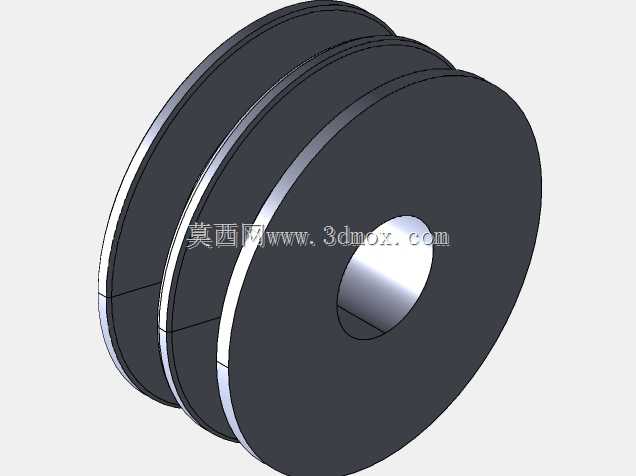

工业传动用双槽V型平面皮带轮结构

　　在各类工业传动场景中，带传动凭借缓冲吸振、过载打滑保护动力端的特性，始终是中小功率传动链路里的常用方案，双槽V型平面皮带轮正是这类传动方案里的核心执行部件。这类带轮主要适配两根并列布置的V型三角带，相比单槽带轮，它能在不改变轮体轴向安装空间的前提下提升传动功率承载能力，同时双带并行的布置方式也能降低单根带的负载应力，延长传动带的更换周期，在轻工输送线、小型机床主轴传动、农用机械动力输出、风机水泵的动力传递场景中都有广泛应用。

　　从实际功能特性来看，V型槽的设计是这类带轮的核心，槽型角度匹配标准V带的楔角，当带嵌入槽内时，两侧面的摩擦力能提供远高于平带的传动牵引力，避免传动过程中出现打滑丢转的问题。平面安装的基准面设计，让轮体可以直接贴合安装在轴端的法兰或者轴肩位置，不需要额外的定位凸台做轴向限位，适配多种不同轴径的安装需求，只要匹配对应规格的轮毂衬套或者键连接结构，就能快速完成装配。轮缘位置的槽间距经过严格校核，保证两根V带在运行过程中不会出现相互摩擦、跑偏的问题，同时槽深的设计也预留了V带长期使用磨损后的张紧调整余量，避免带磨损后陷入槽底失去传动能力。

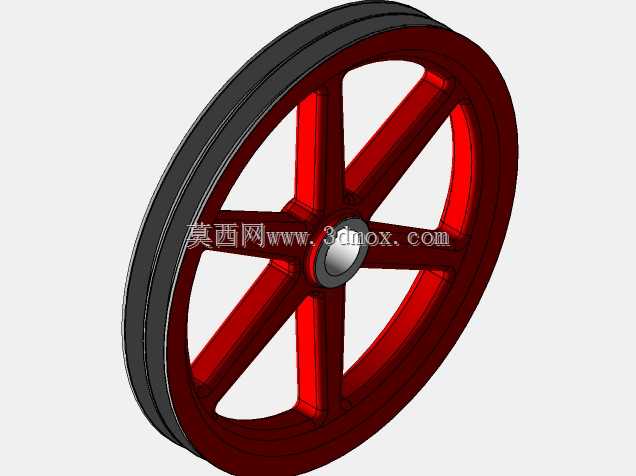

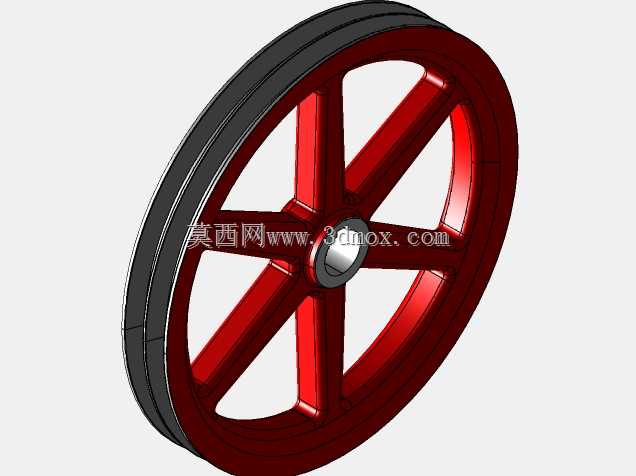

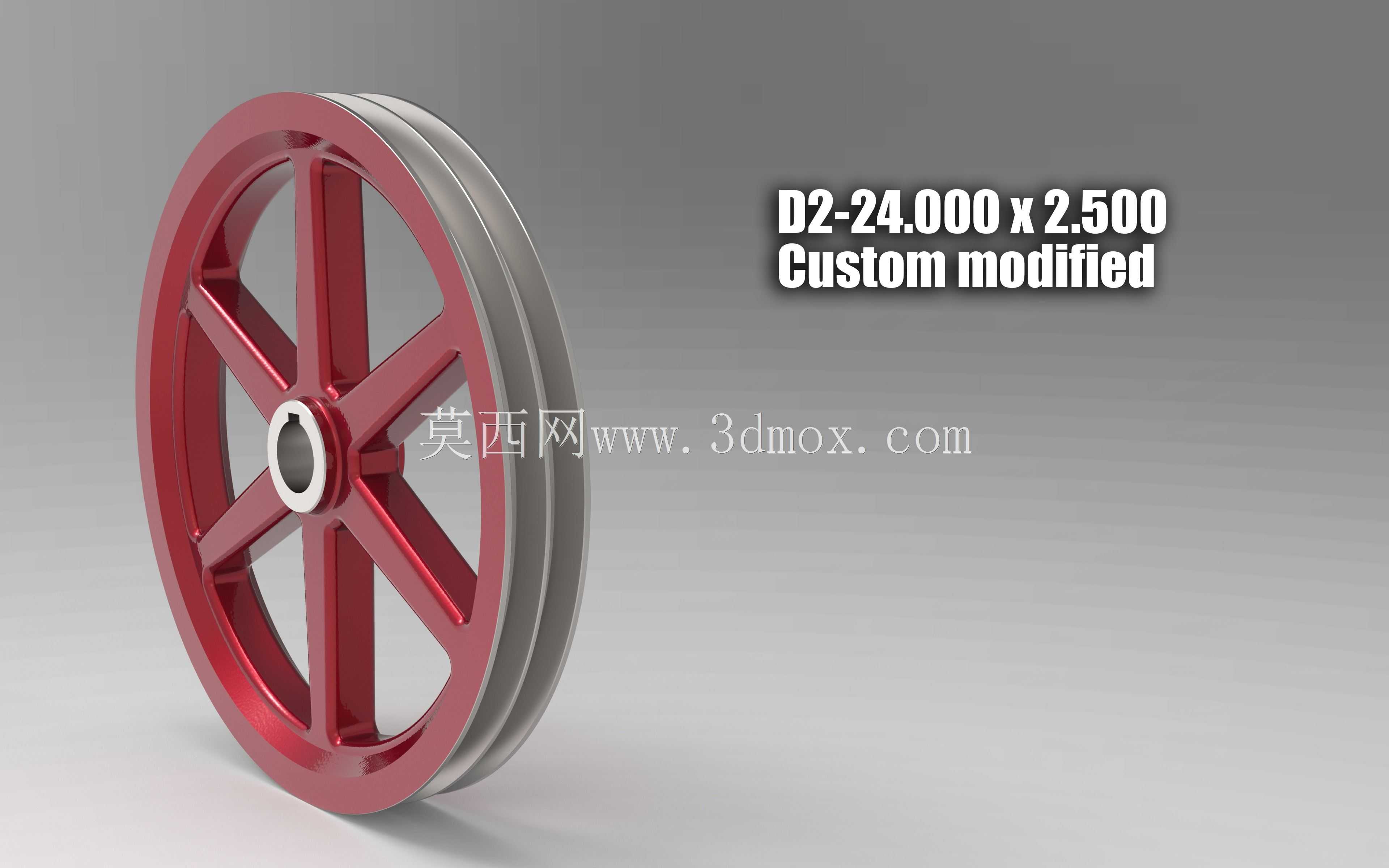

　　设计这类带轮的时候，首先要匹配所适配V带的型号，不同型号的V带对应不同的槽宽、槽深和槽角参数，不能随意混用，否则会大幅降低带的使用寿命，甚至出现运行中脱带的风险。轮体的材料通常选用铸铁材质，兼顾铸造工艺性和运行中的耐磨性，轮辐部分根据轮径大小选择实心式、辐板式或者孔板式结构，小尺寸的带轮直接做成实心轮体，大尺寸带轮采用辐板结构减重，降低高速旋转时的转动惯量，减少动力启动阶段的能耗。轮槽的工作表面需要控制合适的粗糙度，过于粗糙会加速V带侧面的磨损，过于光滑则会降低摩擦系数导致传动效率下降，一般加工到Ra3.2左右就能兼顾耐磨和摩擦需求。

　　安装边界方面，这类双槽带轮的轴向尺寸需要匹配安装位置的轴段长度，保证装配后带轮的两个槽位分别对应动力端和负载端的带轮槽位，处于同一平面内，避免带轮错位导致V带单侧磨损。径向尺寸则需要根据传动比要求核算，带轮的基准直径不能小于对应V带规定的最小直径，否则带在轮槽处的弯曲应力过大，会快速出现疲劳断裂。安装时需要保证带轮的端面跳动和径向跳动在公差范围内，高速运行场景下还需要做静平衡或者动平衡校正，避免运行过程中出现振动，影响整个传动链路的稳定性。键连接的位置需要选在轮体轮毂的中心位置，保证扭矩传递均匀，避免长期运行出现键槽开裂的问题。

　　在实际设备选型过程中，选用这类双槽V型带轮时，除了匹配带型和传动比，还要核算传递的功率是否在双带的额定承载范围内，同时预留一定的功率余量，应对设备启动时的瞬时冲击负载。张紧结构的设计也要和带轮的位置匹配，定期调整中心距或者加装张紧轮，保证V带始终处于合适的张紧状态，过松会打滑丢转，过紧则会加大轴和轴承的径向负载，加速轴承磨损。日常运维中，只需要定期检查带的磨损情况和带轮槽的磨损量，当槽面出现明显的凹陷、磨痕时，及时更换带轮，避免损伤新更换的V带。这类带轮的结构标准化程度高，互换性强，只要参数匹配，不同设备上的同规格带轮可以通用，大幅降低了设备的备件储备成本。
