槽式扭矩调节旋钮结构设计方案

　　在工业控制机柜、测试仪器面板、小型机电设备的操作端，扭矩调节旋钮是操作人员与设备内部调节机构交互的核心操作件，这类槽式扭矩旋钮的应用场景覆盖了低压配电柜体的电流阈值调节、实验台测试设备的参数扭矩设定、小型输送线的张紧力微调端，甚至部分民用机电产品的档位调节端也会采用同类结构，相比光滑面的旋钮，槽式结构的设计核心是解决操作时的手指打滑问题，尤其是在车间环境下操作人员佩戴薄劳保手套、或者手部沾有少量切削液、灰尘的工况下，周向分布的槽位可以给指腹提供足够的静摩擦力，不需要施加过大的按压力就能完成扭矩调节动作，降低长时间操作的手部疲劳感。

　　从功能特性来看，这类槽式扭矩旋钮的核心作用是将操作人员的手部旋转动作，转化为连接轴的周向扭矩输入，内部通常配合扭矩限制结构，当旋转扭矩超过设定阈值时会触发打滑机制，避免调节力过大损坏内部的电位器、调节阀芯或者张紧机构，槽位的分布不是随意开设的，每一个槽位的角度对应内部调节机构的一个步进档位，操作人员可以通过手指触感判断槽位的位置，不需要紧盯面板刻度就能完成档位的粗调，在设备调试阶段可以大幅提升调节效率。

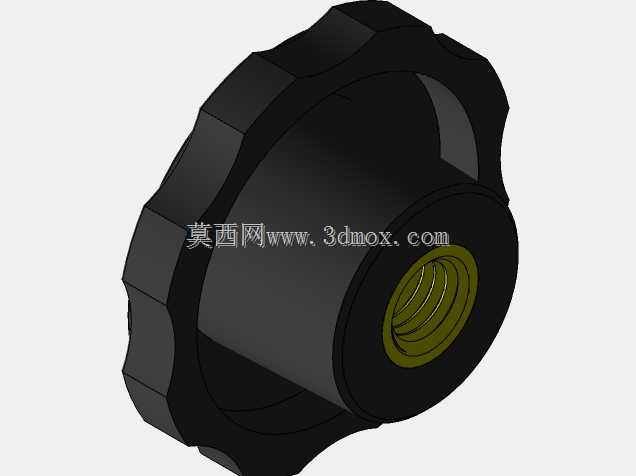

　　设计这类旋钮的时候，首先要考虑的是安装边界的适配性，旋钮的底座直径需要匹配面板上的标准安装开孔，通常这类小型调节旋钮的底座直径控制在18-25mm区间，突出面板的高度不超过15mm，避免突出过多被现场的工件、工具磕碰造成误调节或者结构损坏，旋钮根部需要设计直径略大于安装孔的限位法兰，一方面可以遮挡安装孔的边缘缝隙，避免灰尘、切削液从开孔位置进入设备内部，另一方面可以限制旋钮的安装深度，保证旋钮和内部连接轴的配合长度处于合理区间，不会因为安装过深顶坏内部元件，也不会因为安装过浅导致连接松脱。

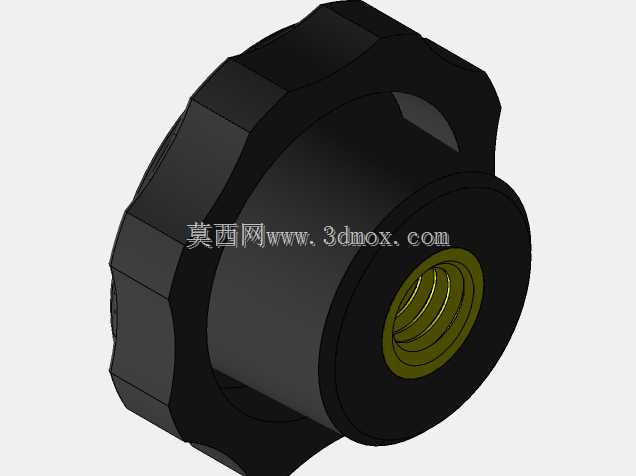

　　槽位的设计需要兼顾操作触感和结构强度，槽的深度通常控制在1.5-2mm，槽的边缘做R0.3的圆角处理，避免尖锐的棱边划伤操作人员的手指，槽的数量根据调节档位的数量设定，通常周向均匀分布12-20个槽位，槽的走向和旋钮轴线平行，这样不管是顺时针还是逆时针旋转，手指的施力方向都能和槽壁垂直，获得最大的静摩擦力，旋钮的顶部通常设计平面或者轻微的内凹弧面，贴合指腹的自然形态，按压旋转的时候受力更均匀，不会出现局部压强过大造成的操作不适。

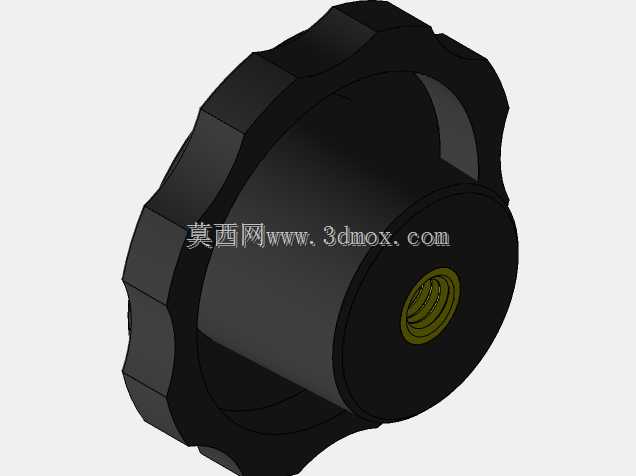

　　材质选择上，这类旋钮通常采用增强尼龙或者ABS工程塑料注塑成型，部分需要更高耐磨性能的场景会采用锌合金压铸后做表面喷塑处理，塑料材质的优势是绝缘性能好，在电气设备面板上使用不会造成漏电风险，同时自重较轻，长期安装在面板上不会因为自重导致连接轴偏移，塑料件的表面可以做亚光处理，避免车间灯光反射造成的炫光，影响操作人员对旋钮位置的判断，和内部连接轴的配合孔通常设计为D型孔或者带扁位的圆孔，和轴的扁位配合传递扭矩，避免长期旋转后孔和轴之间出现滑转，配合孔的公差采用H7级别的间隙配合，安装的时候可以轻松套入连接轴，同时不会有过大的旷量，保证调节的精度。

　　在实际选型应用中，需要根据内部调节机构的最大输出扭矩匹配旋钮的结构强度，比如用于大电流调节的旋钮，需要承受更大的旋转扭矩，这时候槽位的壁厚需要做加厚处理，避免施力过大的时候槽位根部出现应力断裂，旋钮的颜色通常和设备面板形成明显的色差，比如灰色面板配黑色旋钮，或者白色面板配红色旋钮，让操作人员可以快速定位调节位置，在多旋钮排布的面板上，不同功能的旋钮可以通过槽位数量、顶部标识做区分，避免操作的时候混淆不同的调节参数。

　　安装结构上，旋钮和连接轴的固定通常采用侧面顶丝或者顶部紧定螺钉的方式，顶丝的位置隐藏在槽位的间隙中，不会破坏旋钮的整体外观，同时安装和拆卸的时候可以通过槽位的间隙伸入螺丝刀操作，不需要额外设计专用的拆卸结构，日常维护的时候可以快速拆下旋钮做表面清洁或者更换，旋钮和面板之间可以加装薄橡胶垫片，一方面可以增加安装的阻尼感，避免设备运行过程中的振动导致旋钮自行转动偏移设定参数，另一方面可以进一步提升密封性能，阻挡液体和灰尘进入设备内部。

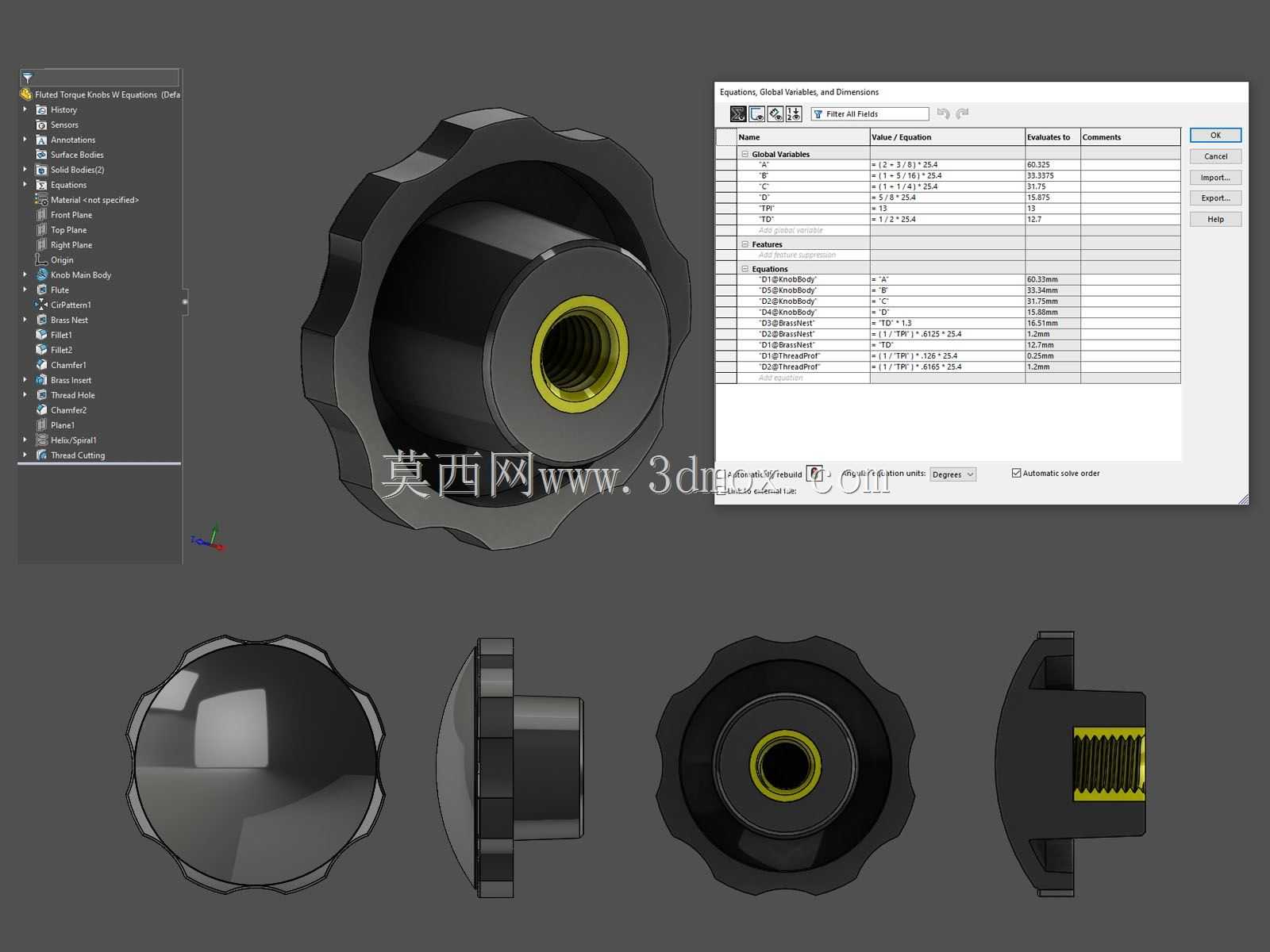

　　从建模的角度来看，这类旋钮的结构虽然简单，但是细节处理直接影响实际使用体验，建模的时候需要重点关注槽位和主体连接位置的圆角过渡，避免直角结构造成的应力集中，同时要保证所有槽位的周向角度均匀，不然会导致档位触感不一致，配合孔的扁位位置需要和顶部的指示标识对齐，保证旋钮的指示位置和内部参数的实际值对应，不会出现指示偏差，建模完成后需要做干涉检查，确认旋钮旋转过程中不会和面板上的其他元件、标识发生碰撞，突出面板的高度符合操作安全要求，不会在人员经过的时候剐蹭衣物或者工具。
