十字星形塑料紧固旋钮手把结构设计

　　这类十字星形塑料旋钮，是工业设备里非常常见的手动操作紧固部件，日常在各类工装夹具、检测设备、小型加工台架、包装生产线调节工位、医疗器械辅助固定架、实验室设备的位置调节模块上都能见到它的身影。它的核心作用是不需要额外借助扳手、螺丝刀等工具，操作人员直接用手拧动就能实现部件的锁紧、位置固定或者松紧调节，相比需要工具操作的紧固件，在需要频繁手动调整的工位上能大幅提升操作效率，降低操作门槛。

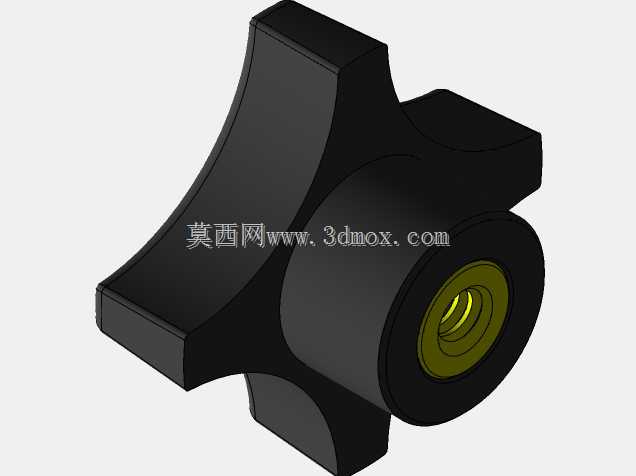

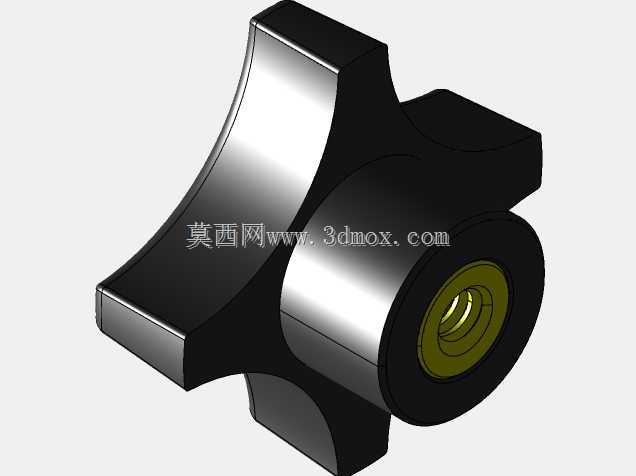

　　从结构设计来看，这款旋钮采用了对称的十字星形外轮廓，四个突出的握持翼做了圆弧过渡处理，没有尖锐的棱角，一方面是增大手部和旋钮的接触面积，拧动的时候手指能卡在四个翼的间隙里，施加扭矩的时候不会打滑，即使手上沾有少量油污或者佩戴薄款劳保手套也能稳定施力；另一方面圆弧过渡也能避免操作时划伤手部，符合工业操作件的安全设计要求。旋钮主体采用工程塑料注塑成型，相比金属旋钮重量更轻，绝缘性能更好，在有绝缘要求的设备上使用不会出现导电风险，同时塑料本身的自润滑特性也让它在和金属螺杆配合的时候不会出现锈死粘连的情况，长期使用也能顺畅拧动。

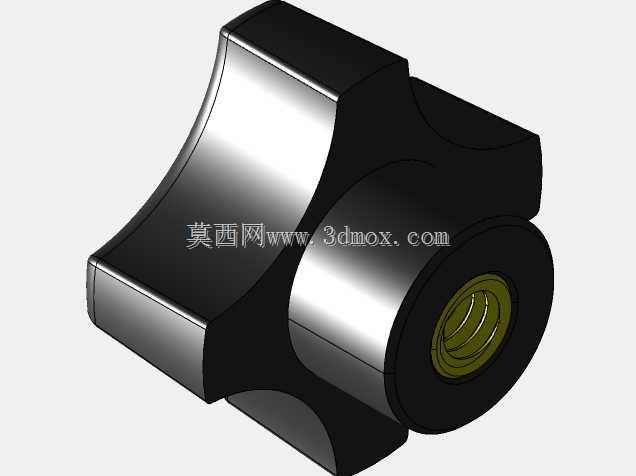

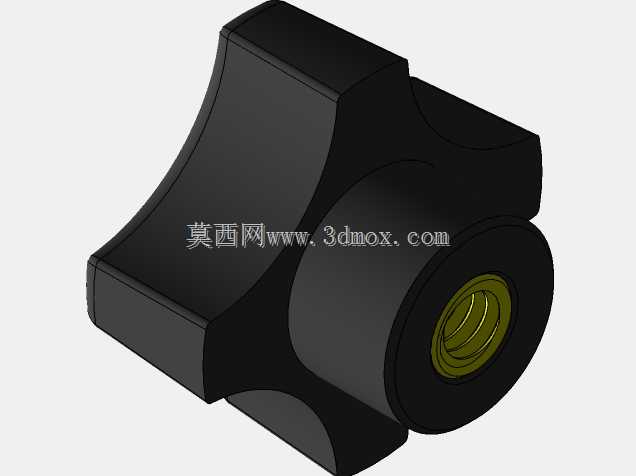

　　旋钮的中心嵌装了金属内螺纹嵌件，这部分是整个旋钮的受力核心，塑料本身的螺纹强度不足以承受反复拧动的锁紧力，嵌装的铜质或者钢制内螺纹嵌件在注塑的时候就和塑料本体结合为一体，能保证和配套螺杆连接的时候有足够的连接强度，不会因为反复锁紧出现螺纹滑牙、塑料本体开裂的问题。嵌件的端面和旋钮的安装基准面做了齐平处理，锁紧的时候整个旋钮的端面能均匀贴合被固定件的表面，不会出现偏斜，保证锁紧力均匀分布，避免局部应力过大损坏被固定的部件。

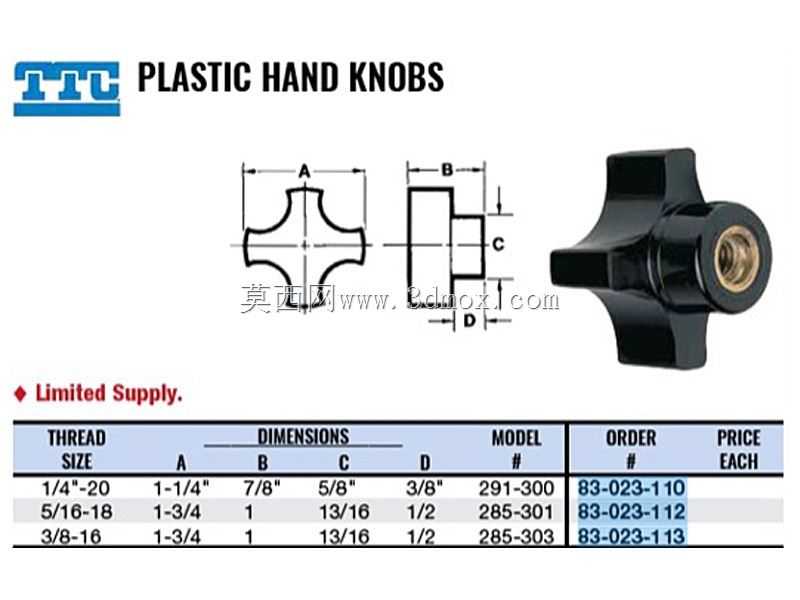

　　从安装边界来看，这类旋钮的尺寸覆盖了常用的手动操作规格，不同规格的旋钮外径、中心螺纹尺寸对应不同的锁紧力需求，小规格的适合轻载调节，比如设备防护罩的固定、小型定位块的位置调整，大规格的能承受更大的拧紧扭矩，用在需要更大锁紧力的工装夹紧工位。设计的时候需要注意旋钮的旋转空间预留，四个翼的旋转半径范围内不能有其他突出的部件干涉，保证旋钮能完整旋转360度，不会在拧动过程中碰到周边的结构。同时旋钮的握持高度也做了优化，突出安装面的高度刚好能让手指顺利伸入握持，不会因为高度太低导致手指没法发力，也不会因为过高占用过多的安装空间，在紧凑的设备结构里也能布置。

　　在实际选型应用的时候，需要根据使用场景的环境要求选择对应的塑料材质，如果是在有酸碱腐蚀的化工设备上使用，需要选用耐化学腐蚀的增强聚丙烯材质，如果是在高温工况下使用，比如靠近设备加热模块的位置，需要选用耐温更高的酚醛塑料或者增强尼龙材质，普通工况下通用的ABS或者尼龙材质就能满足使用需求。另外旋钮的中心螺纹规格需要和配套的螺杆匹配，常用的公制螺纹规格覆盖了M4到M12的范围，能满足绝大多数轻载手动紧固的需求，安装的时候只需要将旋钮拧在配套的螺杆上，不需要额外的固定件，依靠螺纹本身的连接就能实现锁紧，拆装维护都非常方便。

　　这类塑料旋钮的设计核心是平衡手动操作的舒适性和结构的连接可靠性，外形的星形结构不是单纯的造型设计，每一个突出翼的角度、厚度、圆弧半径都是经过实际操作验证的，保证施力的时候力矩传递效率最高，同时长时间操作也不会让手部产生明显的不适感。相比传统的蝶形螺母，十字星形的旋钮能承受更大的拧紧扭矩，接触面积更大，操作的时候手部压强更小，更适合需要频繁调节的工位，在很多自动化设备的手动调节位、非标工装的夹紧结构上，已经逐步替代了传统的金属蝶形螺母和滚花旋钮，成为手动操作紧固件的主流选择之一。
