机修车间铝件快速钻孔配套工装工具组

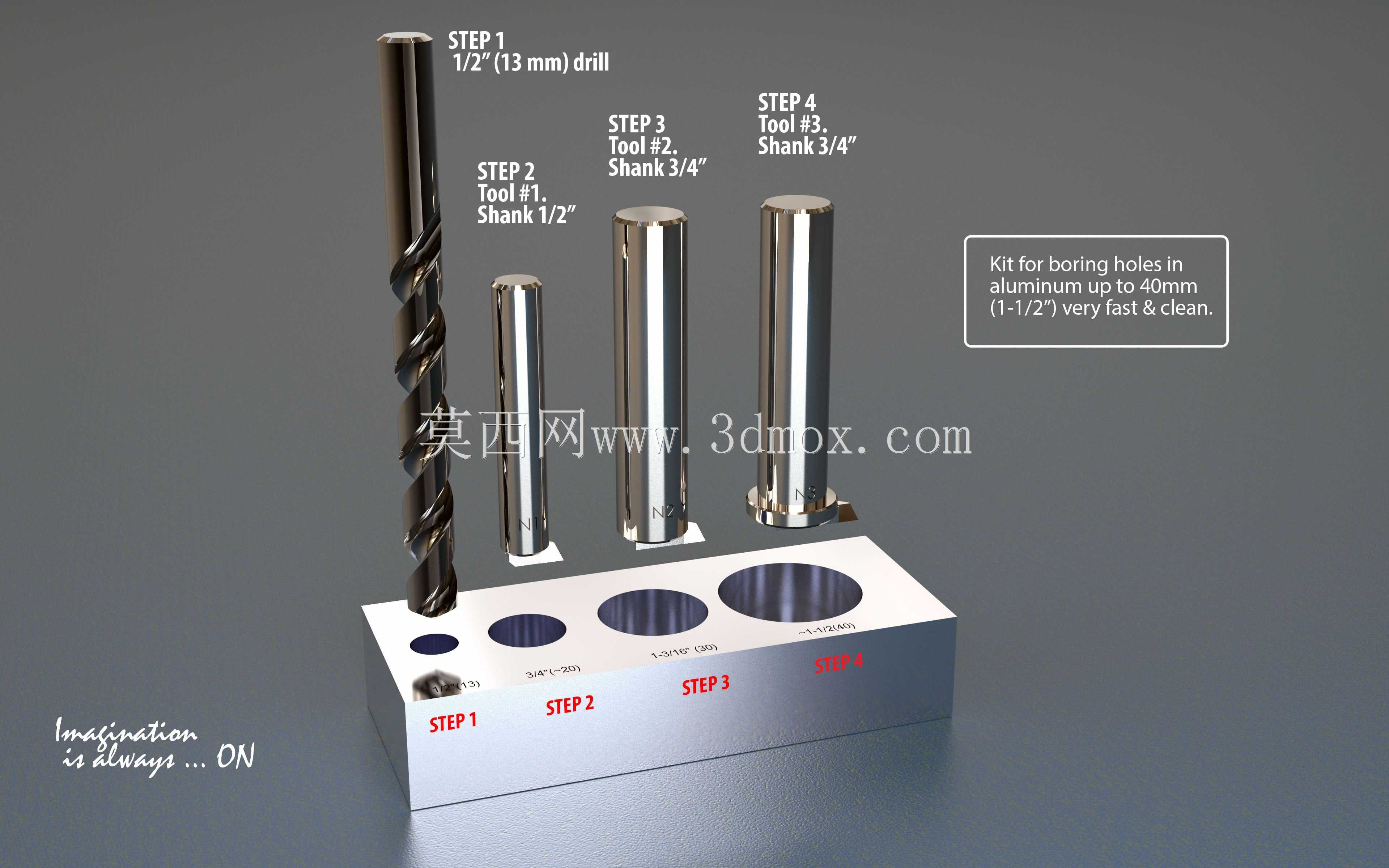

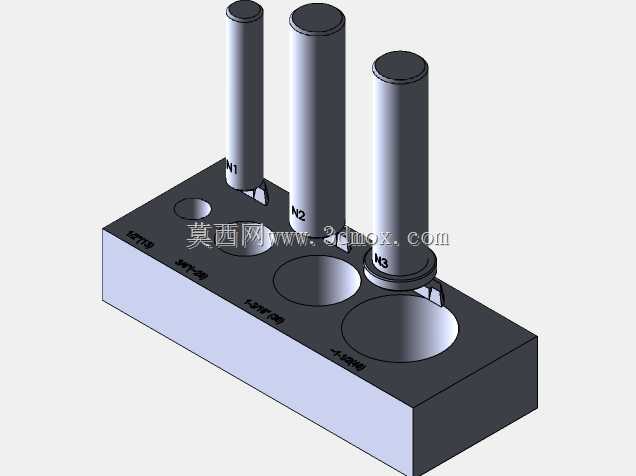

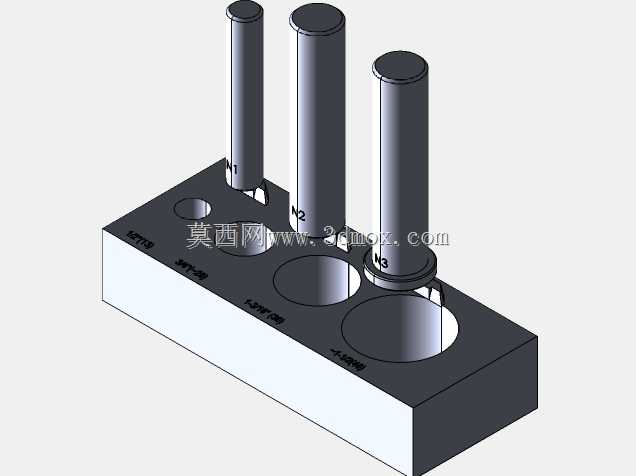

　　这套工具组的核心应用场景集中在中小机修车间的铝构件现场加工环节，日常设备维保、非标构件改制过程中，经常遇到厚度40mm以内铝块、铝支架的大直径孔加工需求，常规加工要么需要上镗床排工序，要么用普通钻头扩孔效率极低，还容易出现孔壁粗糙、孔径偏差超差的问题，这套组合工具就是针对这类零散、急件的铝件钻孔需求设计的。整套工具包含1支1/2英寸柄部的麻花钻、3支不同直径的阶梯钻套，以及配套的定位底座，定位底座上开有四个对应不同加工步骤的定位孔，每个孔位旁标注了对应的加工步骤序号，现场操作时不需要反复测量划线，直接将底座贴合在工件待加工位置压紧，就能顺着定位孔依次完成钻削工序。从功能逻辑上看，这套工具采用分步扩孔的加工思路，

　　第一步先用1/2英寸柄的麻花钻钻出底孔，底孔直径匹配最小规格钻套的内孔导向尺寸，之后依次更换柄部分别为1/2英寸、3/4英寸、3/4英寸的不同规格钻套，顺着前一步加工出的孔位导向逐步扩孔，最终可加工出最大直径40mm的光洁孔，整个钻削过程不需要复杂的夹具找正，普通台钻甚至手持电钻都能完成操作，单孔加工全程可以控制在20分钟以内，孔壁粗糙度能满足一般装配要求，不需要额外的铰孔工序。设计上这套工具充分考虑了机修现场的使用条件，钻套整体采用高速钢材质，刃口做了针对铝件加工的修磨，大前角设计减少铝屑粘刀的问题，柄部统一采用标准直柄规格，不需要特殊的钻夹头就能装夹，配套的定位底座采用硬质铝合金制作，重量轻方便现场携带，

　　底座上的定位孔与对应钻套的外径做小间隙滑配，导向间隙控制在0.02mm以内，既能保证钻套滑动顺畅，又能避免扩孔过程中出现偏摆，保证孔的垂直度与同轴度。从安装边界与尺寸适配来看，所有钻套的总长度都控制在100mm以内，普通台钻的行程完全可以满足加工需求，定位底座的外形尺寸为长120mm、宽60mm、高25mm，即使在狭窄的设备安装空间内，也能放置固定，不需要拆卸周边的关联构件就能完成现场钻孔作业。实际使用中需要注意，钻削铝件时要配合煤油或者专用铝切削液冷却，避免铝屑积在钻套排屑槽内影响加工精度，钻套的柄部可以根据现场的钻夹头规格焊接接长杆，只要保证接长后的柄部同轴度偏差不超过0.03mm，就不会影响最终的钻孔精度，针对不同厚度的铝件，

　　还可以通过调整钻套的进给深度来控制通孔或者盲孔的加工深度，底座上的定位孔边缘做了倒角处理，方便钻套快速导入定位，即使是操作经验不足的学徒工，按照步骤标识依次操作，也能加工出合格的大直径铝孔，不需要依赖大型加工设备，非常适合零散维修、小批量非标件制作的场景使用，解决了机修现场大直径孔加工设备不足、加工效率低的痛点。
