福特野马专用交流压缩机删除滑轮

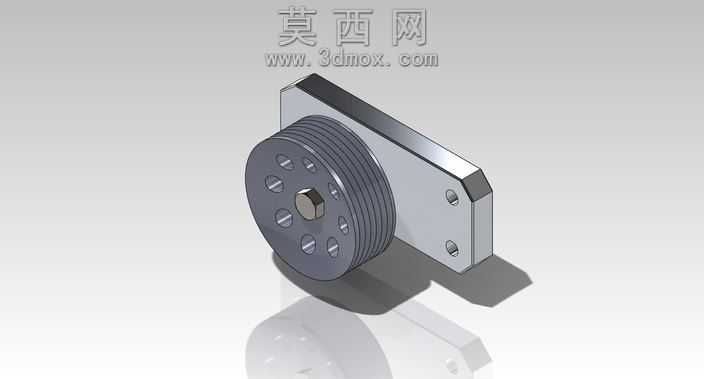

该三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循实车配件的尺寸比例与装配逻辑，首先通过草图绘制滑轮的轮体截面轮廓，利用旋转凸台命令生成带多楔带槽的轮体基体，随后在轮辐位置均匀绘制减重孔草图，通过拉伸切除命令完成多孔轮辐的结构设计，保证轮体轻量化的同时兼顾结构强度。安装座部分采用钣金建模思路，先绘制安装板的平面轮廓，通过拉伸生成板件基体后对边缘进行倒角处理，再通过异型孔向导命令生成两个装配固定孔位，精准匹配实车的安装点位。中心固定轴位采用凸台拉伸生成，搭配六角锁紧螺母的独立建模，还原真实的紧固件装配结构。材质渲染阶段，轮体部分赋予哑光金属灰的铸铁材质，调整粗糙度参数还原机加工金属的细腻质感，安装板赋予镀锌钢板材质，添加轻微的金属反光与表面氧化质感，六角螺母赋予亮面镀铬金属材质，通过不同材质的区分清晰展现各部件的材质属性。结构设计上，多楔带轮槽的截面尺寸严格匹配车用传动带的规格，保证传动配合的贴合度，轮辐的减重孔采用圆周均匀排布，在降低轮体转动惯量的同时保证轮体的动平衡性能，安装板的弯折角度与孔位间距完全适配5.0L 87-93款福特野马的压缩机安装位，无需额外修改即可实现虚拟装配验证。设计思路围绕车用改装配件的实用需求出发，还原AC删除滑轮的真实功能结构，即拆除空调压缩机后替代原有压缩机带轮位，保证发动机前端附件传动系统的带轮布局完整，避免传动带走位异常，建模过程中对各部件的装配间隙进行了合理预留，可直接用于3D打印验证或改装配件的开模生产参考，渲染阶段添加了地面反射效果与柔和的环境光影，清晰展现模型的立体结构与细节特征。
