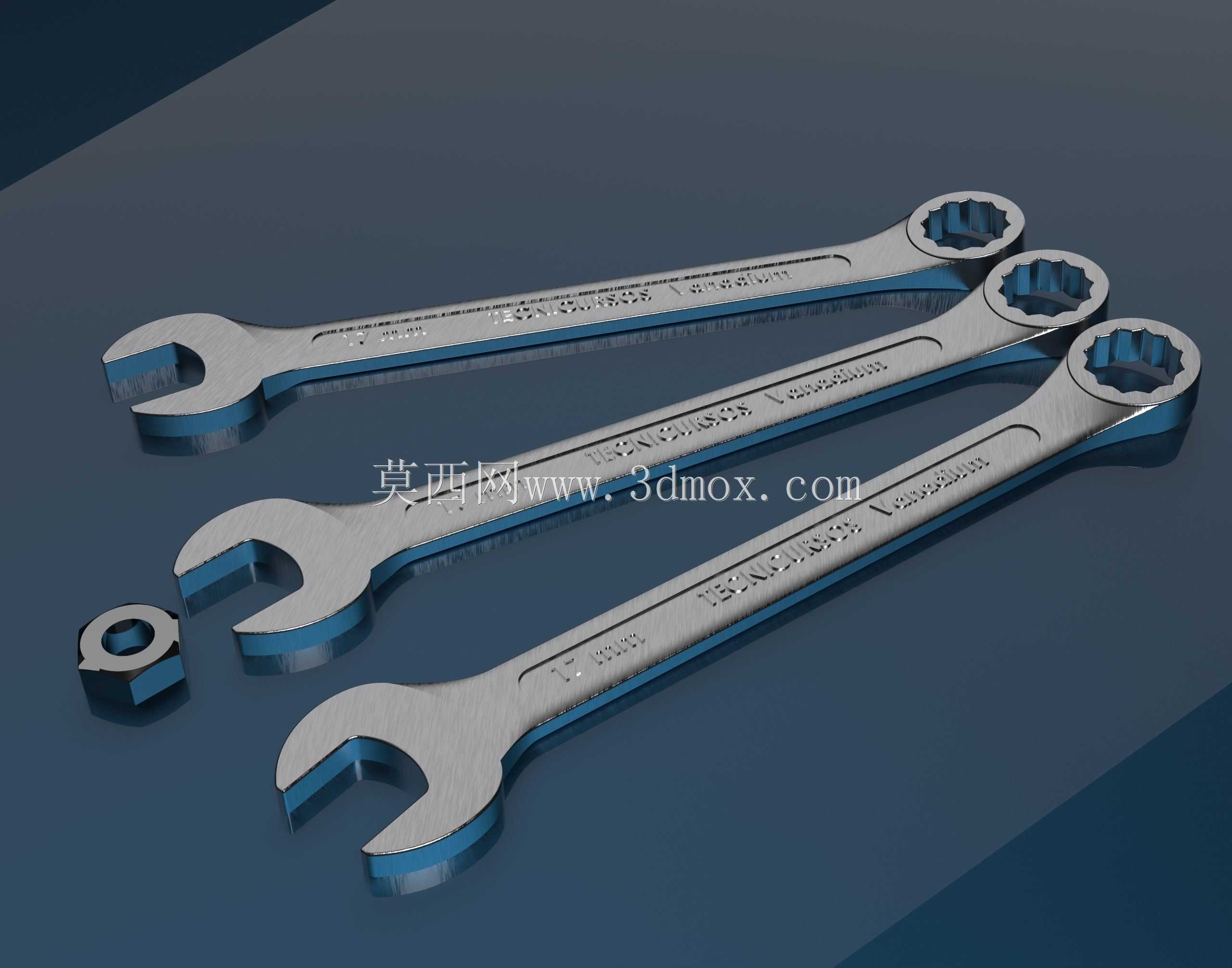

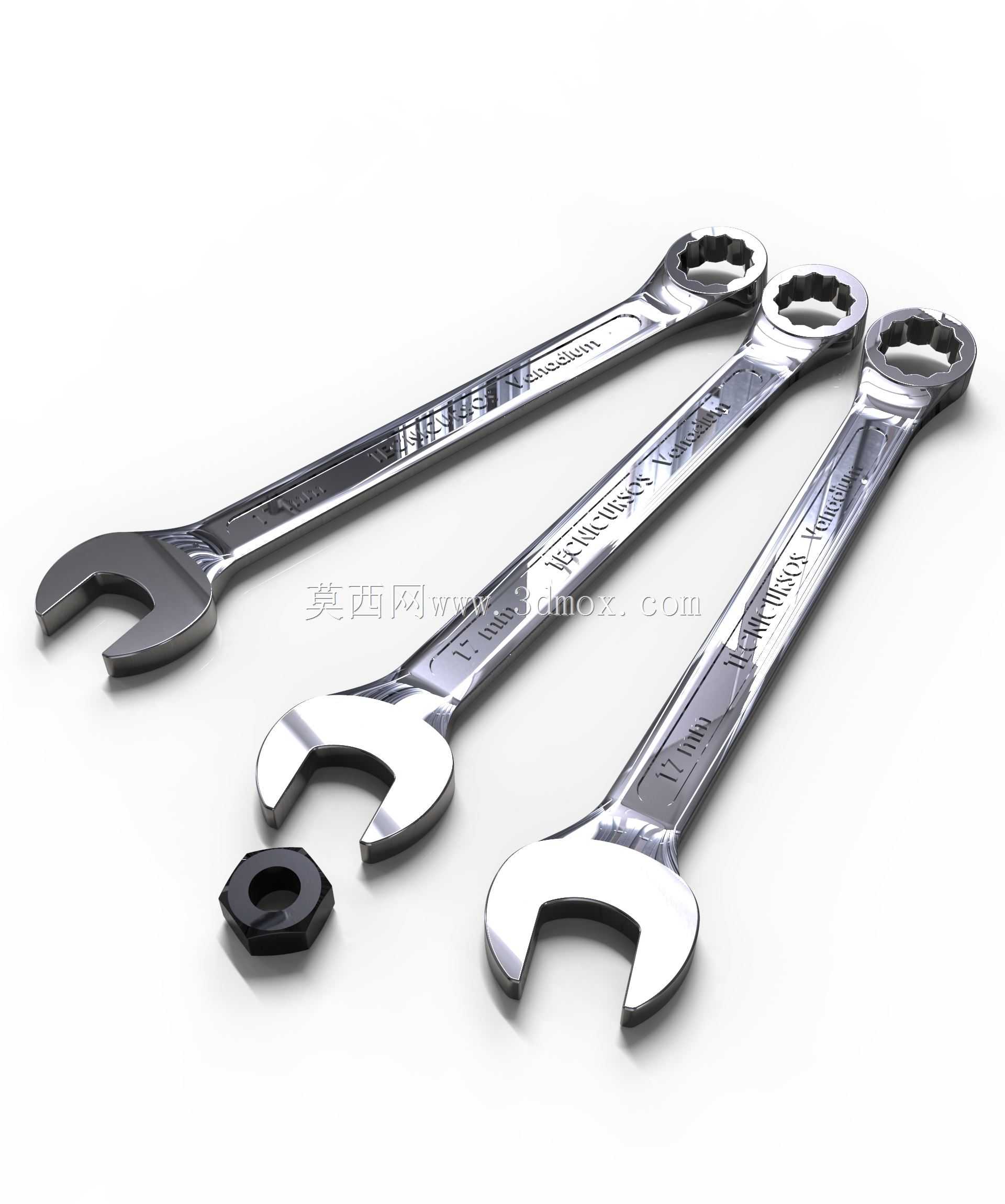

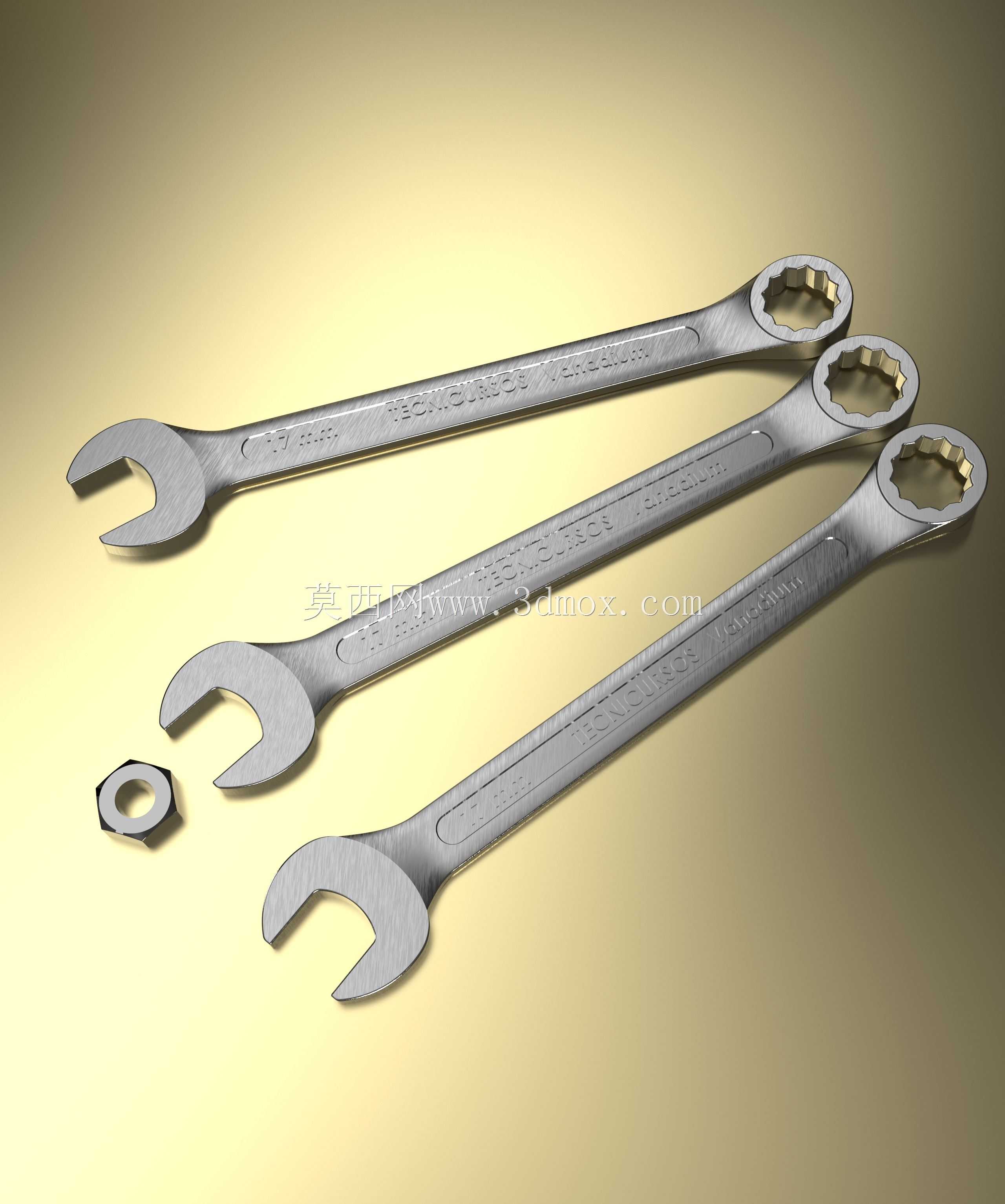

17mm开口梅花两用组合扳手结构设计

　　在设备运维、机械装配、产线调试、五金维修等各类现场作业场景里，手动紧固工具的适配性直接决定作业效率与装配可靠性，17mm规格作为机械结构、五金构件、民用设施中极为常用的螺栓螺母对应尺寸，对应的两用组合扳手是一线作业人员随身工具配置里的高频使用品类。这款组合扳手采用开口端与梅花端一体化的结构设计，一端为标准开口扳头结构，适配常规空间下的快速拧动作业，开口处的导向倒角设计能够让作业人员在视线受阻的操作场景下快速对准螺栓六角头，减少对位调整的时间消耗，开口的受力面做了加厚处理，避免大扭矩施力时出现扳头张口变形、崩裂的问题，受力面的角度匹配标准六角紧固件的侧边夹角，施力时受力均匀分布在紧固件的两个接触侧面，不会因为应力集中刮花紧固件棱角，

　　也能减少打滑脱开的安全隐患。另一端为梅花环式扳头结构，采用12角内花型设计，相比六角结构能够以更小的转动角度完成棘轮式步进拧动，在管路旁、设备腔体内等操作空间受限、无法完成整周转动扳手的场景下，只需要30度的转动空间就可以完成一次扳动换位，适配狭窄空间的紧固件拆装需求，梅花端的环形结构能够完整包裹紧固件的六角头部，施力时六个面同时受力，即便遇到紧固件棱角有轻微磨损、锈蚀的情况，也能稳定咬合不打滑，适合大扭矩的最终紧固或者锈蚀紧固件的松动拆卸作业。扳手中部的杆身采用等强度变截面设计，从两端扳头位置向杆身中部平滑过渡，既保证了两端施力位置的结构强度，又适当控制了杆身的整体重量，长时间手持作业不会产生过重的负重感，

　　杆身的截面采用工字型强化结构，在相同材料重量下比平板式杆身拥有更高的抗扭抗弯强度，遇到需要施加较大扭矩的场景时，杆身不会出现明显的弯曲变形，扭矩传递效率更高。手柄位置的表面做了细微的防滑纹理处理，即便手上沾有机油、汗液，也能保持足够的握持摩擦力，施力时不会出现手滑脱开的情况，整体表面做了抛光镀铬处理，不仅拥有较好的金属质感，更重要的是能够在潮湿、多油污的作业环境下隔绝水汽与腐蚀性介质，避免本体生锈腐蚀，延长工具的使用寿命，镀铬层的硬度较高，日常使用中与紧固件、其他工具磕碰摩擦不容易产生明显划痕，长期使用也能保持较好的外观状态。从尺寸边界来看，这款扳手的整体长度按照17mm规格对应的标准扭矩要求设计，长度既能够提供足够的力臂长度，

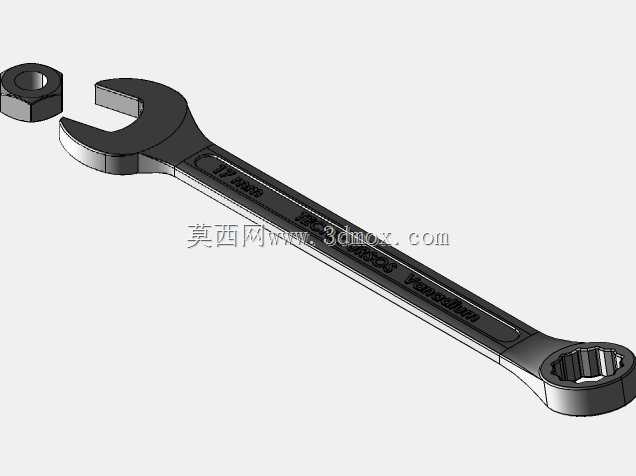

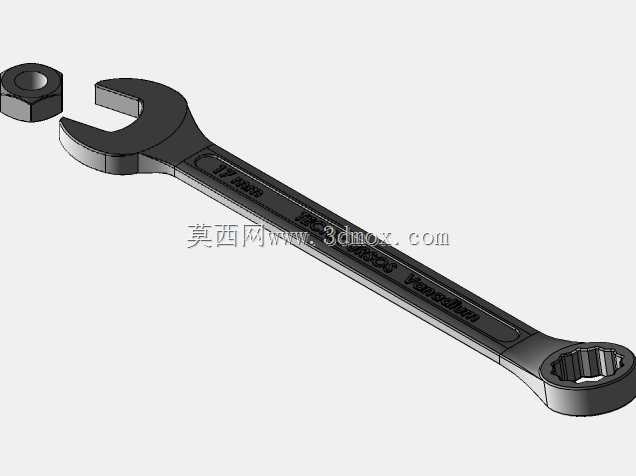

　　让作业人员用正常的手部力量就能达到紧固件要求的锁紧扭矩，又不会因为长度过长导致在狭小空间内转动时与周边构件发生干涉，开口端的开口尺寸严格匹配17mm六角紧固件的对边尺寸公差，间隙控制在合理范围内，既能够顺畅套入紧固件头部，又不会因为间隙过大导致施力时损伤紧固件棱角，梅花端的内孔尺寸同样匹配标准公差，环形结构的壁厚经过强度校核，在额定最大施力扭矩下不会出现开裂、变形的问题。在实际建模过程中，扳头与杆身的过渡位置做了大圆角应力释放设计，避免直角过渡带来的应力集中问题，在大扭矩施力时不会在过渡位置出现断裂失效，两端扳头的工作端面都做了平面度处理，与紧固件接触时能够完全贴合，不会出现偏载受力的情况，整体结构没有多余的冗余设计，每一处结构都对应实际作业中的功能需求，不管是用于装配线的常规紧固件锁紧，还是设备维修时的拆装作业，或是家用场景下的五金维修，都能稳定发挥作用。建模过程中还原了真实扳手的所有结构细节，包括表面的规格标识刻印位置、边缘的倒角处理、受力面的精度控制，能够用于工具类产品的结构展示、虚拟装配场景的工具配套、作业仿真动画里的工具模型使用，结构细节完全匹配实物的工程参数，不存在结构失真、比例失调的问题。
