雕刻机用波形弹性垫圈三维结构设计

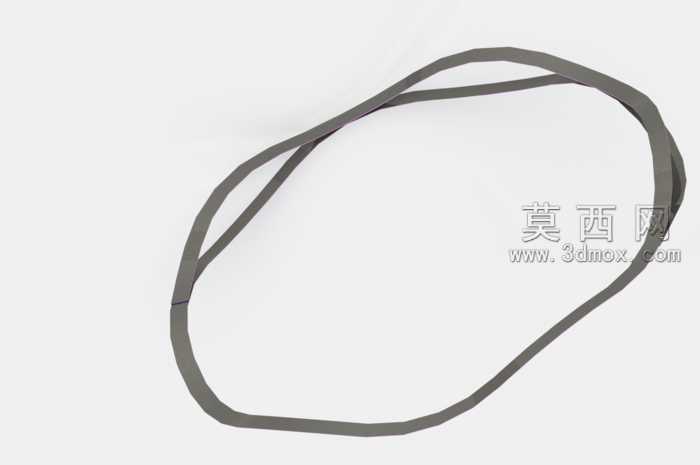

本作品为适配雕刻机进给缓冲、预紧定位场景设计的波形弹簧三维模型，建模阶段采用SolidWorks软件完成全参数化构建，首先以基准面绘制闭合的带状截面轮廓，通过螺旋线与波形曲线的复合扫掠路径生成基础簧带实体，建模过程中严格控制波峰波谷的均匀分布参数，保证每一圈簧体的三个波峰高度一致、波谷过渡曲率顺滑，避免应力集中的锐角结构。材质配置上选用常规弹簧钢材质参数，赋予模型哑光银灰色金属质感，渲染阶段添加柔和的环境漫反射效果，清晰呈现簧带的薄壁厚度与连续扭转的波形走向，直观展示零件的空间形态。结构设计上，该波形弹簧采用单层开口式波形结构，相比传统圆柱螺旋弹簧，在同等压缩行程下具备更小的轴向安装空间，簧带的波形弯折结构可在受轴向载荷时产生均匀的弹性形变，提供稳定的预紧弹力，适配雕刻机主轴部件、进给导轨副的间隙补偿与缓冲需求，有效降低雕刻作业过程中的振动传递，提升加工精度稳定性。设计过程中重点优化了簧带首尾衔接处的过渡结构，采用平滑圆弧过渡处理衔接端面，避免安装过程中刮擦配合零件，同时对波峰的接触平面做了微小的平面化处理，保证弹簧受压时与配合端面的接触面积均匀，不会出现偏载歪斜的问题。模型的所有尺寸参数均参照行业通用波形弹簧规格设定，簧带厚度、波幅高度、整体内外径参数符合雕刻机常用安装位的尺寸要求，可直接用于装配验证、运动仿真环节，也可作为非标弹簧设计的参考模板，帮助设计人员快速调整参数生成适配不同工况的波形弹簧模型，减少重复建模的工作量，提升机械结构设计的效率。
