创意水滴镂空造型包装容器结构设计

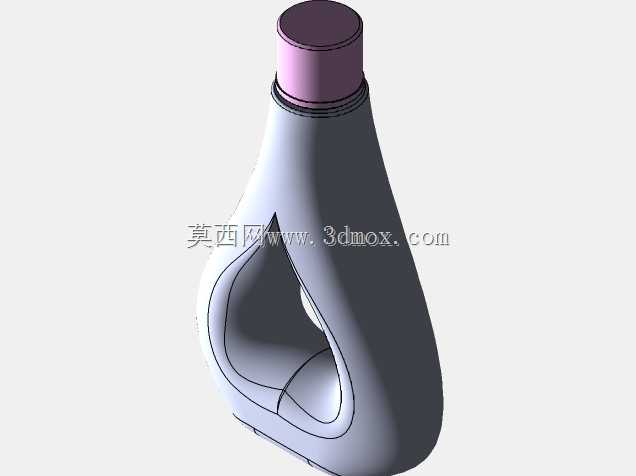

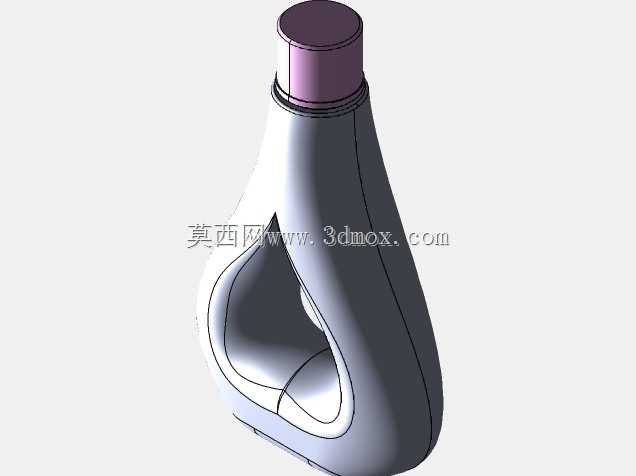

　　这类带中部镂空的水滴形盛装容器，目前在日化洗护、小众香氛、轻奢饮品赛道的应用占比逐年提升，核心是靠差异化的视觉记忆点在终端货架形成视觉抓取力，区别于常规直筒、圆肩的传统瓶型，能让产品在同品类陈列区第一时间捕捉消费者视线，尤其适配主打设计感、小众定位的产品线，也可作为定制化伴手礼、品牌周边的盛装载体。从结构设计逻辑来看，整个瓶身采用连续变曲率的曲面过渡，没有生硬的棱角转折，中部的水滴形镂空是整个结构的核心设计点，做这个结构的时候首先要平衡壁厚均匀性，整个瓶身的壁厚差要控制在0.2mm以内，避免吹塑或者注塑成型的时候出现厚薄不均导致的缩痕、穿孔问题，镂空边缘要做R0.8-R1.2mm的圆角过渡，既避免使用过程中边缘割手，

　　也能减少成型时的应力集中，防止灌装、运输过程中出现应力开裂。瓶身的重心设计是这类异形容器的重点，要把整体重心控制在瓶身总高度1/3以下的位置，也就是靠近瓶底的区域，哪怕瓶内盛装物剩余量较少的时候，也不会出现侧翻倾倒的问题，瓶底要做直径不小于瓶身最大宽度1/4的平整支撑面，支撑面边缘做0.5mm的内凹倒角，避免放置时因为接触面微小凸起出现放置不稳的晃动感。瓶口部分采用标准的螺纹配合结构，适配常规的旋盖、压泵类瓶盖，瓶口的同轴度公差要控制在0.1mm以内，保证和瓶盖的配合密封性，不会出现漏液问题，瓶口和瓶身的过渡段做平滑的曲面衔接，避免出现应力集中的薄弱区域。从实际使用场景出发，这类瓶型的握持区域刚好贴合手掌的自然弯曲弧度，

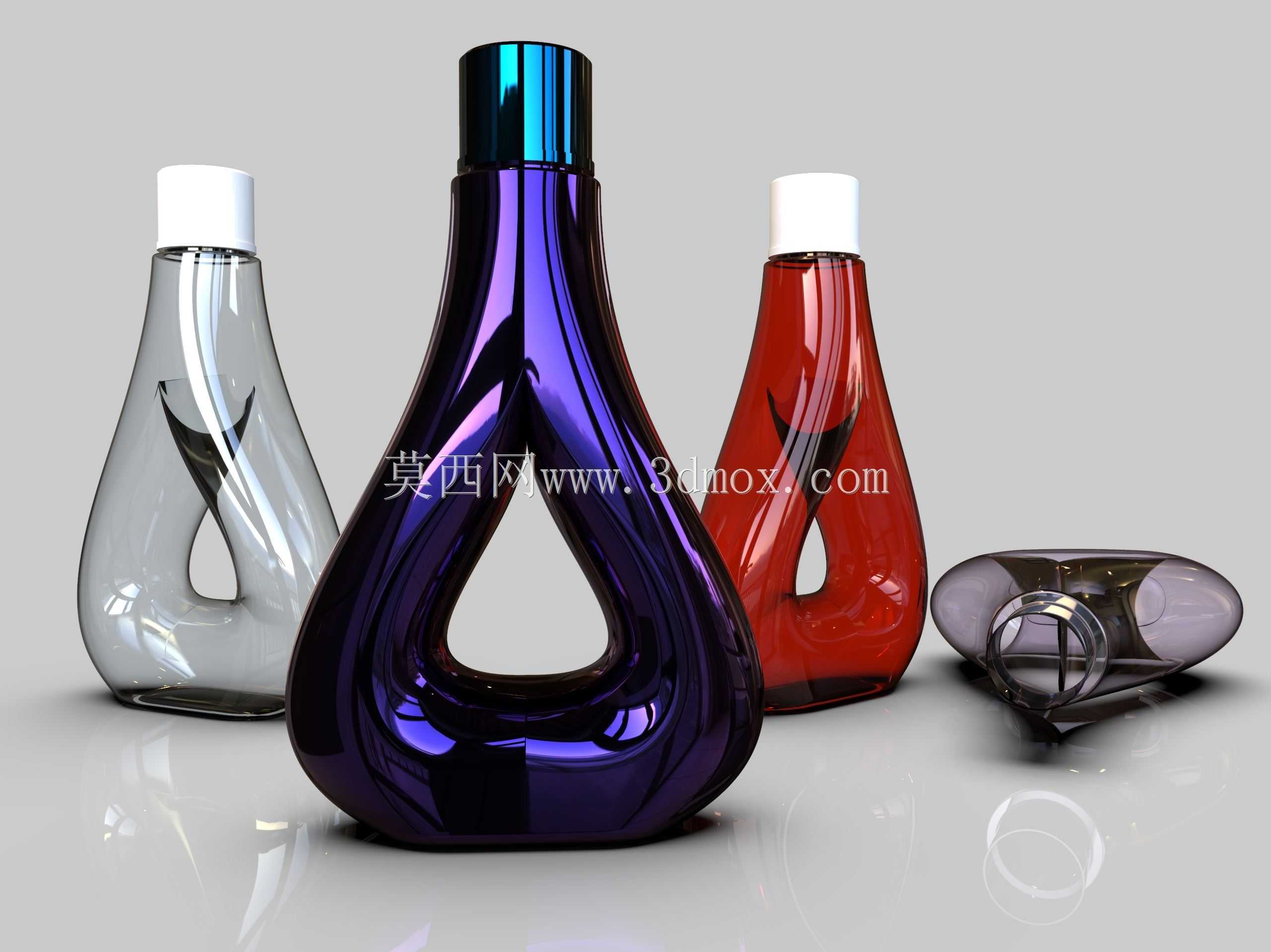

　　中部的镂空区域可以供手指穿过，哪怕手上沾有水或者洗护类的滑腻液体，也能稳定握持不会打滑脱落，相比常规光滑瓶身的握持稳定性提升不少。做曲面建模的时候，要优先保证曲面的G2连续，尤其是镂空区域和瓶身内外曲面的衔接处，不能出现曲面褶皱、曲率突变的问题，不然渲染或者实际开模的时候会出现反光不均、成型缺陷。不同材质适配的时候，要是采用PET吹塑工艺，要预留0.8%-1%的成型收缩率，要是采用PMMA、AS这类透明硬质材质做注塑成型，要调整拔模斜度到1.5°以上，保证脱模顺畅不会刮伤表面。表面处理层面，透明款可以做内壁抛光处理，实现高通透的水晶质感，彩色款可以做电镀、渐变色喷涂，实现不同的视觉效果，适配不同品牌的视觉调性。结构校核的时候，

　　要做1.2米高度的自由跌落仿真，保证装满额定容量液体的时候，跌落到硬质水泥地面不会出现开裂、漏液问题，还要做侧压强度校核，保证堆码三层的时候瓶身不会出现变形塌陷。整个瓶身的内部容积可以根据需求调整，常规款的容积控制在200-500ml区间，适配大多数日化产品、饮品的盛装容量需求，安装边界也就是整体占用的陈列空间，最大宽度控制在80-120mm，高度控制在150-220mm，和常规货架的层板间距、陈列格尺寸适配，不需要调整现有货架的结构就能直接上架陈列，不会额外增加渠道的陈列成本。另外镂空结构除了提升握持感和视觉辨识度，还能减少原材料的使用量，相比同容积的实心瓶身，能降低15%-20%的原料消耗，符合轻量化包装的行业趋势，运输过程中因为镂空区域的缓冲作用，瓶身之间的碰撞冲击力能得到一定的分散，降低运输过程中的破损率。
