复杂辐条结构改装汽车轮毂设计

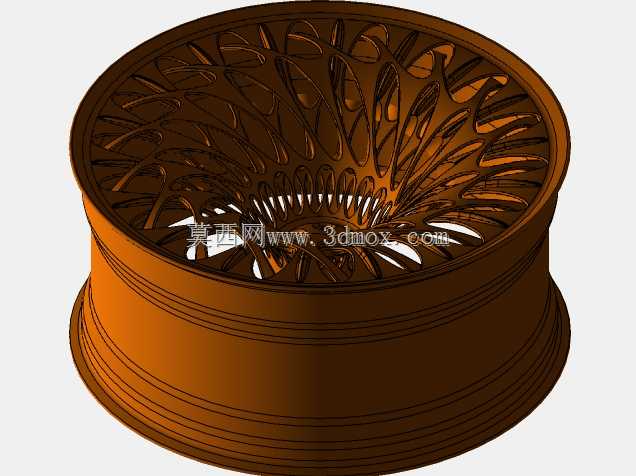

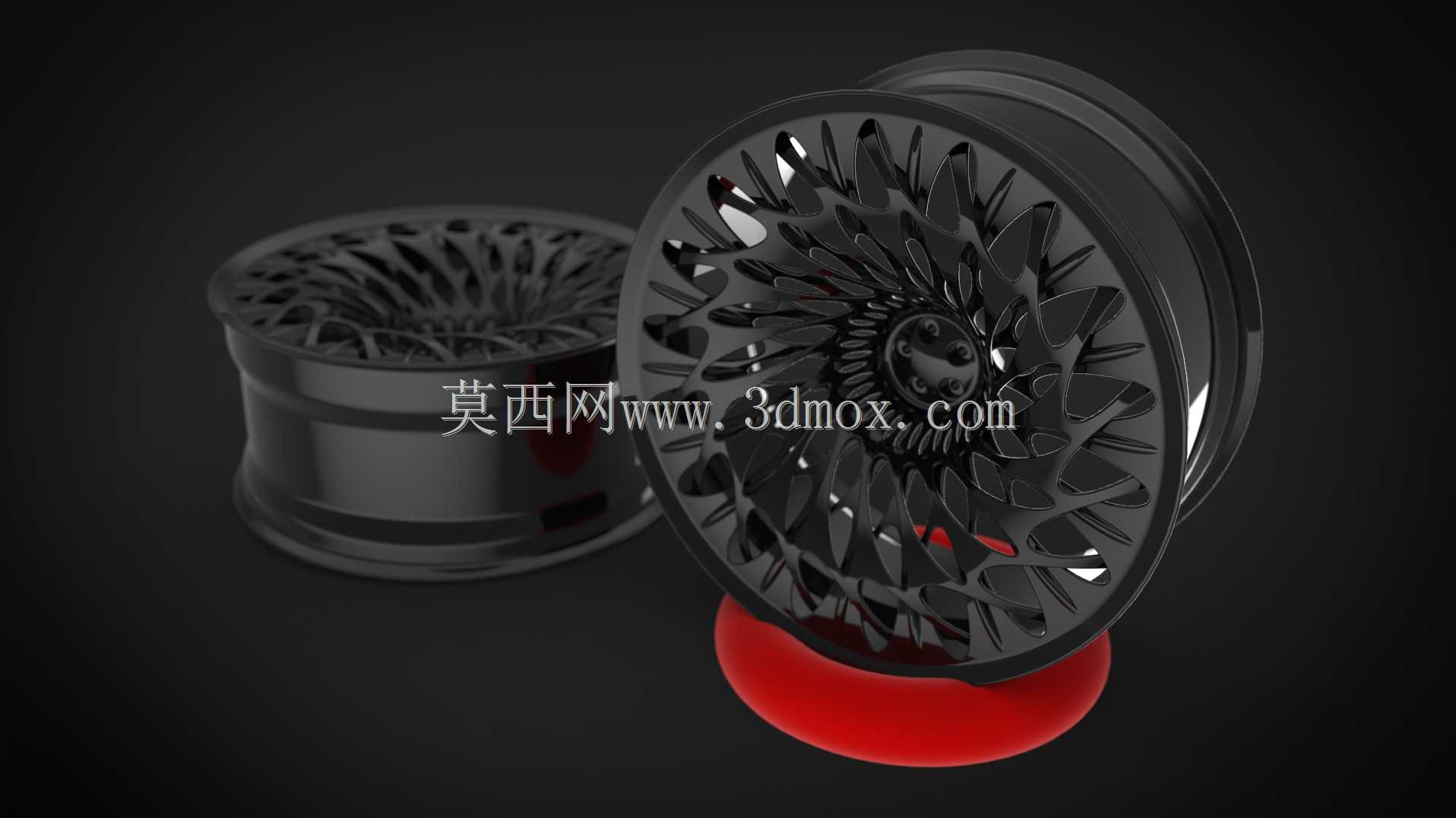

　　这款轮毂采用密集涡轮式辐条布局，辐条从中心安装座向外呈放射状延伸，每根辐条带有扭转曲面造型，相邻辐条间形成渐变式镂空通道，既可以在车轮高速旋转时引导气流穿过轮辋区域，带走制动系统工作产生的热量，降低制动片与制动盘的热衰减风险，也能通过镂空结构降低轮辋整体的转动惯量，提升车辆加速与制动时的响应速度。轮辋主体采用深凹式桶身结构，适配宽胎安装需求，桶身内侧预留了标准气门嘴安装位，同时做了等厚加强筋设计，在降低整体重量的前提下保证轮辋的径向抗冲击能力，避免车辆经过颠簸路面时轮辋发生形变。中心安装区域采用大直径中心孔配合多螺栓孔位的布局，适配主流性能车型的轮毂安装节圆直径参数，安装面做了精加工平面处理，保证轮毂与车辆轴头的贴合精度，

　　减少高速行驶时的车轮抖动问题。辐条的曲面造型经过力学路径优化，每根辐条的截面从中心到边缘做渐变厚度处理，中心连接区域厚度更大，分散螺栓紧固时的应力集中，边缘区域厚度收窄，进一步降低非受力区域的材料冗余。轮辋的边缘做了卷边强化处理，提升轮胎安装时的密封性能，同时在轮胎受到侧向挤压时，卷边结构可以避免轮辋边缘发生开裂，适配低扁平比改装轮胎的使用需求。这类复杂辐条结构的轮毂，在设计阶段需要重点考虑动平衡校准的配重预留位置，由于辐条造型非对称，建模时需要在轮辋内侧预留平衡块安装的平整区域，避免后期动平衡调整时配重块无法牢固粘贴。同时辐条间的镂空间隙需要控制在合理范围，避免行驶过程中路面碎石卡入辐条间隙，打坏制动管路或者轮速传感器。

　　从实际装车场景来看，这款轮毂主要面向民用改装车市场，适配大马力后驱以及四驱性能车型，在满足外观视觉冲击力的同时，结构设计上兼顾了日常行驶的可靠性，轮辋的载荷参数按照民用乘用车满载工况做了冗余设计，单轮载荷可以覆盖常规五座乘用车的轴荷分配要求。建模过程中，轮辋的曲面连续性需要达到G2级别，保证后期加工或者3D打印时的表面顺滑度，辐条与轮辋桶身的连接区域做了圆角过渡处理，避免应力集中导致的结构疲劳失效。中心孔周围的螺栓孔位做了沉头设计，保证轮毂螺栓安装后端面不突出，适配不同款式的轮毂螺栓与装饰盖安装。轮辋的偏距参数按照主流改装车型的轮距需求设定，安装后轮胎不会超出翼子板边界，同时避免转向时轮胎与翼子板内衬发生剐蹭。

　　桶身内侧的轮辋槽深度符合轮胎安装的标准要求，方便轮胎拆装时的胎唇卡入，降低轮胎安装的操作难度。这类多辐条复杂结构的轮毂，在做结构仿真时需要重点验证径向冲击、弯曲疲劳以及13度冲击三个核心工况，保证在过坑、侧向撞击以及长期交变载荷下的结构强度，辐条的扭转造型除了外观装饰作用，还可以在车轮旋转时形成一定的空气导流效果，将气流导向制动卡钳区域，强化制动系统的散热效率，尤其适合频繁制动的山路行驶或者赛道日使用场景。
