平吊环眼螺栓三维结构设计作品

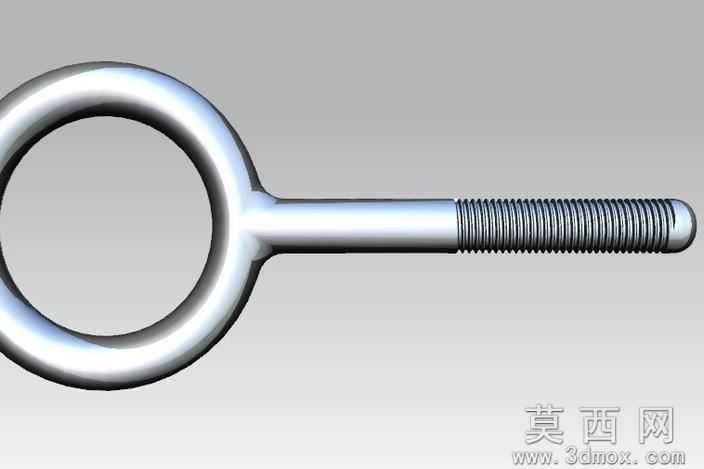

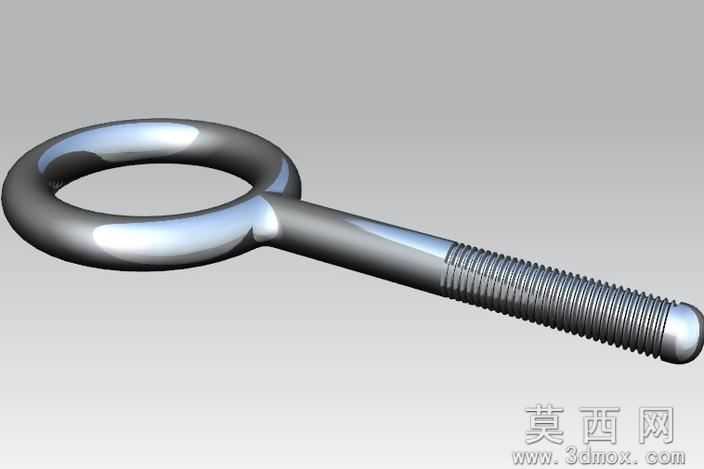

本次设计的平吊环眼螺栓，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械紧固件的通用设计规范，对吊环与螺杆的衔接过渡区域做了重点优化，避免应力集中问题影响构件的实际使用强度。建模初始阶段先绘制吊环的闭合环形轮廓草图，通过扫掠特征生成环形主体，环形截面采用正圆形设计，保证吊环各个方向的受力均匀性，同时对环形的内外边缘做等半径圆角处理，去除尖锐棱边，既符合实际五金零件的加工工艺要求，也能避免吊装作业中棱边磨损吊索的问题。吊环与螺杆的衔接位置采用平滑过渡的变径结构，通过放样特征实现两个部分的无缝连接，衔接处的曲面曲率连续，保证渲染时金属材质的光影过渡自然，也符合实际锻造零件的结构特征。螺杆部分采用螺旋线扫描生成标准外螺纹结构，螺纹牙型、螺距参数均参照普通公制螺纹的通用标准设计，螺纹收尾处做了自然的退刀结构处理，螺杆末端设计为圆头导正结构，方便装配时快速对准螺纹孔，提升装配效率。材质设置阶段选用高强度碳素结构钢作为基础材质，调整材质的金属粗糙度、反射率参数，模拟镀锌五金件的哑光金属质感，渲染时采用三点布光方案，主光源从斜上方投射突出构件的轮廓结构，辅助光源补光弱化阴影死区，环境光添加微弱的环境反射效果，让金属表面的光影层次更丰富，真实还原工业五金零件的视觉质感。设计过程中重点校核了吊环内径、螺杆公称直径、螺纹有效长度的比例关系，保证各个尺寸符合吊装作业的受力要求，整体结构无冗余设计，既满足零件的力学性能要求，也适配常规的批量加工工艺，可直接用于机械装配演示、吊装方案模拟、五金产品展示等多个场景。
