标准六角内螺纹锁紧紧固件结构设计

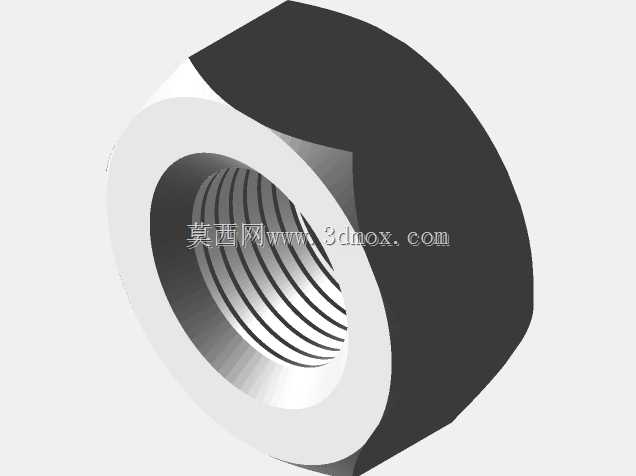

　　在各类机械装配、钢结构搭建、机电设备组装、工装夹具制作的场景里，六角螺母是出现频率最高的内螺纹紧固件之一，它需要和对应规格的外螺纹螺栓、螺柱配合，完成两个及以上带通孔零件的可拆卸锁紧固定，是机械连接体系里最基础也最核心的通用零件。日常做结构设计时，选螺母首先要匹配对应螺纹的公称直径、螺距公差，还要结合安装空间的边界限制确定螺母厚度、对边宽度，避免出现扳手空间不足、螺纹啮合长度不够导致的滑牙、连接失效问题。这款六角螺母采用正六边形的外形设计，并非随意选择几何形状：正六边形的每个侧面都是平面，适配普通开口扳手、活动扳手、套筒扳手的施力面，相比四边形螺母，它的扳拧角度更小，在狭窄安装空间里只需要转动60度就能完成一次扳手持握换位，

　　操作灵活性远高于边数更少的结构；而相比八边及以上边数的外形，正六边形的棱角强度更高，扳拧时不容易出现棱角磨圆打滑的问题，受力分布也更均匀，拧紧过程中六个侧面能均匀承受扳手施加的扭矩，不会出现局部应力集中导致的棱边变形。从结构细节来看，螺母中心是连续的标准内螺纹，螺纹牙型采用通用三角牙型，牙角60度，啮合时和外螺纹的牙侧紧密贴合，能承受足够的轴向拉紧力，同时具备一定的自锁特性，在常规静载荷场景下不容易出现松脱。螺母的上下两个端面都做了平整加工，和被连接件表面接触时能保证足够的支撑面积，避免拧紧时压伤被连接件表面，也能让轴向锁紧力均匀传递，不会因为端面倾斜导致螺纹副受力偏载，加速螺纹磨损。设计这类标准螺母时，首先要确定螺纹的规格参数，

　　根据需要承受的最大轴向载荷计算所需的螺纹啮合长度，也就是螺母的整体厚度：如果厚度过小，螺纹啮合圈数不足，受拉时容易出现螺纹牙被剪断的失效；如果厚度过大，不仅会浪费材料、增加整体重量，还会因为外侧的螺纹圈几乎不承受载荷，无法提升连接强度，属于冗余设计。其次要确定六角部分的对边尺寸，这个尺寸直接和配套扳手的规格对应，既要保证扳拧时螺母的棱边有足够的抗扭强度，不会因为拧紧扭矩过大导致棱边崩裂，也要兼顾整体外形尺寸，避免对边过大导致相邻安装位置的零件出现干涉。在实际应用场景中，这类六角螺母的覆盖范围极广：小到电子设备的机箱组装、小型家电的结构固定，大到重型工程机械的结构连接、桥梁钢结构的节点锁紧、工业生产线的设备安装，都能看到它的身影。不同应用场景下对螺母的性能等级要求不同，普通轻载场景用4级、8级性能等级的螺母即可，重载、有冲击载荷的场景则需要匹配更高性能等级的产品，同时配合平垫、弹垫或者防松结构，避免设备运行过程中的振动导致螺母回转松脱。做三维建模时，这类标准件的建模重点在于螺纹部分的精度和六角外形的尺寸公差：六角的对边、对角尺寸要符合标准公差要求，否则会出现扳手无法卡入或者配合间隙过大容易打滑的问题；内螺纹的大径、中径、小径尺寸要匹配对应外螺纹的公差带，保证装配时间隙合理，既不会因为间隙过小导致拧入困难，也不会因为间隙过大导致连接晃动、锁紧力不足。另外螺母两端的倒角设计也不能忽略，倒角不仅能去除加工时的锐边毛刺，避免安装时划伤操作人员，

　　还能在装配时起到导向作用，让螺栓更容易对准内螺纹入口，提升装配效率，尤其是在自动化装配的产线上，合适的入口倒角能大幅降低螺纹对位失败的概率，减少卡料故障。很多新手做结构设计时容易忽略螺母的安装边界，只预留了螺纹的安装孔位，没有计算六角螺母的对边尺寸和扳手操作空间，最后实际装配时发现扳手无法卡入螺母，不得不修改周边零件结构，耽误项目进度。成熟的结构工程师在选型时，会先确定安装位置的空间边界，再反向匹配适合的螺母规格：如果安装位置的径向空间有限，就选择薄型螺母或者法兰面螺母；如果安装位置的轴向空间有限，就选择六角锁紧螺母或者压铆螺母，而标准六角螺母因为通用性最强、采购成本最低、配套工具最普及，始终是可拆卸螺纹连接的首选方案。在做装配仿真时，还要注意螺母和被连接件的接触面配合，保证螺母端面和螺栓轴线垂直，避免出现偏载，否则在承受交变载荷时，螺纹部分的应力会集中在单侧牙型上，大幅缩短连接结构的疲劳寿命，容易出现断裂失效的问题。
