带扳动手柄的手动操作截止阀结构

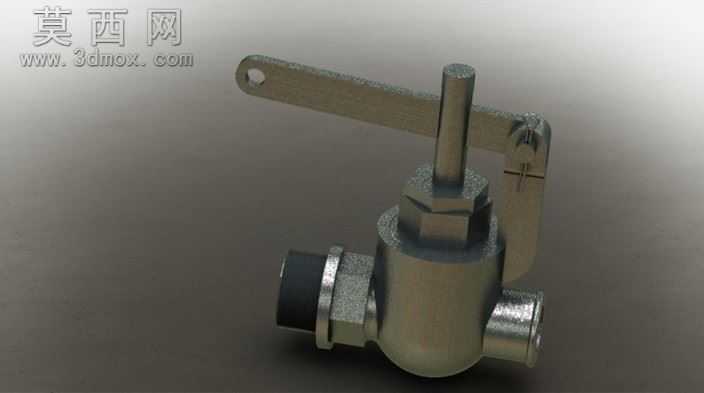

本作品为手动操作阀的三维建模设计成果，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，首先对阀体主体进行回转特征建模，通过旋转凸台命令生成阀腔的基础流道结构，再针对两侧的接口特征分别做外螺纹与内接台阶的细节处理，保证接口的尺寸符合常规管路连接的通用标准。其次对阀杆、启闭件、压盖螺母等核心传动零件逐一建模，阀杆采用圆柱拉伸配合端部的扁位特征设计，匹配手柄的安装孔位实现扭矩传递，压盖螺母通过异形多边形拉伸生成标准六方结构，添加螺纹装饰线还原紧固件的真实外观。扳动手柄部分采用钣金类特征建模，先绘制手柄的轮廓草图做拉伸生成基础臂体，再对端部的铰接孔做拉伸切除，手柄末端的悬挂孔也同步做切除处理，还原手动操作件的实用结构。装配阶段按照实际装配顺序添加同轴、重合、间隙等配合约束，保证手柄扳动时可以带动阀杆完成升降启闭动作，还原阀门的真实运动逻辑。渲染阶段采用金属材质组进行表现，阀体部分赋予铸钢材质，调整粗糙度参数还原铸造金属的亚光磨砂质感，压盖螺母、接口接头等机加工零件赋予抛光钢材质，调高反射度表现机加工面的金属光泽，手柄部分做发蓝处理的金属材质，区分不同零件的表面处理工艺。场景搭建采用深色哑光背景，添加三点布光方案，主光从侧上方打亮阀体主体突出结构轮廓，辅光补全暗部细节避免死黑，轮廓光勾勒手柄与阀体的边缘提升立体感，最终渲染图清晰呈现阀门的整体结构、各零件的装配关系与金属材质质感。设计思路围绕家用小型管路操作阀的基础功能展开，简化了复杂的密封结构细节，保留核心的操作传动与通断结构，既满足作业练习的建模要求，也清晰展现了手动操作阀的基础工作模式，结构紧凑合理，各零件无干涉问题，可用于阀门结构认知、基础建模练习参考。
