链式函数设计工业智能机械手臂

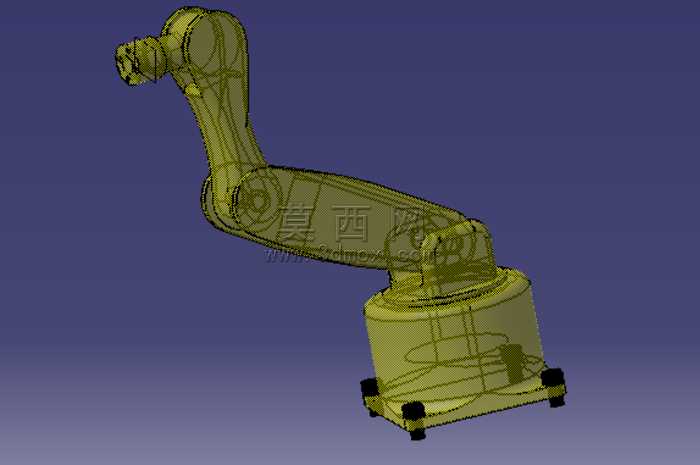

本作品为面向工业智能操控场景设计的链式多关节机械手臂三维模型，整体采用CATIA软件完成全参数化建模，建模过程严格遵循链式函数运动逻辑搭建各关节的参数关联体系，确保每一段臂体的转动角度、伸缩行程都可通过参数驱动实现精准调整，为后续的运动仿真、干涉校验预留了完整的参数接口。模型整体采用线框加实体混合的预览展示形式，清晰呈现了内部传动走线与外部壳体的装配关系，从底部的固定基座开始，依次设计了回转支撑底座、第一级大臂摆动关节、第二级小臂俯仰关节、末端执行器连接法兰等核心结构，基座底部预留了标准的安装固定孔位，可适配不同规格的工业安装台面，关节处的转动副结构参考了成熟工业机械臂的密封与限位设计，既保证了运动范围覆盖工业作业常见的操作区间，也通过结构限位避免了运动超程带来的设备碰撞风险。材质设定上，臂体主体采用工业机械臂常用的铸造合金钢材质参数，基座部分添加了防滑橡胶垫的材质属性，关节转动部位标注了耐磨衬套的材质区分，整体渲染效果还原了工业设备的厚重质感与精密装配特性。设计思路围绕工业场景的物料搬运、工位上下料、精密装配等通用作业需求展开，采用链式函数的参数关联逻辑替代传统的独立零件建模方式，让各段臂长、关节转角的调整可以通过函数参数批量修改，大幅提升了模型的可复用性与改型效率，模型的各零件间保留了完整的装配约束关系，可直接导入运动仿真模块进行作业路径模拟、负载受力分析等后续工程应用，整体结构紧凑，运动灵活度覆盖六自由度作业需求，能够适配多数轻工业自动化产线的末端操作需求，为工业智能操控场景下的机械臂选型、改型设计提供了完整的三维参考模型。
