航模用外转子无刷直流动力电机结构

　　这款外转子结构的无刷直流动力单元，核心应用场景聚焦在遥控模型领域，覆盖450级遥控直升机、小型固定翼航模、轻量化无人载具的动力输出场景，作为整套飞行动力系统的核心执行部件，承担电能向机械能转换的核心功能，直接决定航模的动力响应速度、续航表现与飞行负载能力。从实际使用场景来看，这类电机常搭配电子调速器使用，通过电调接收飞控系统输出的PWM信号调整输出转速，可适配不同螺距的螺旋桨或直升机主旋翼传动机构，在大拉力输出工况下仍能保持较低的运转温升，适配航模飞行过程中频繁的转速切换、负载突变工况，比如特技飞行时的急加速、悬停时的稳定转速维持、降落阶段的转速平滑下调，都能通过电机本身的扭矩特性实现稳定输出。从功能特性上看，

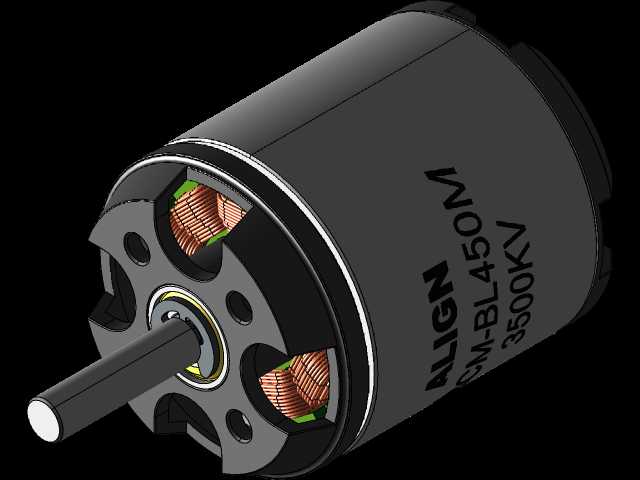

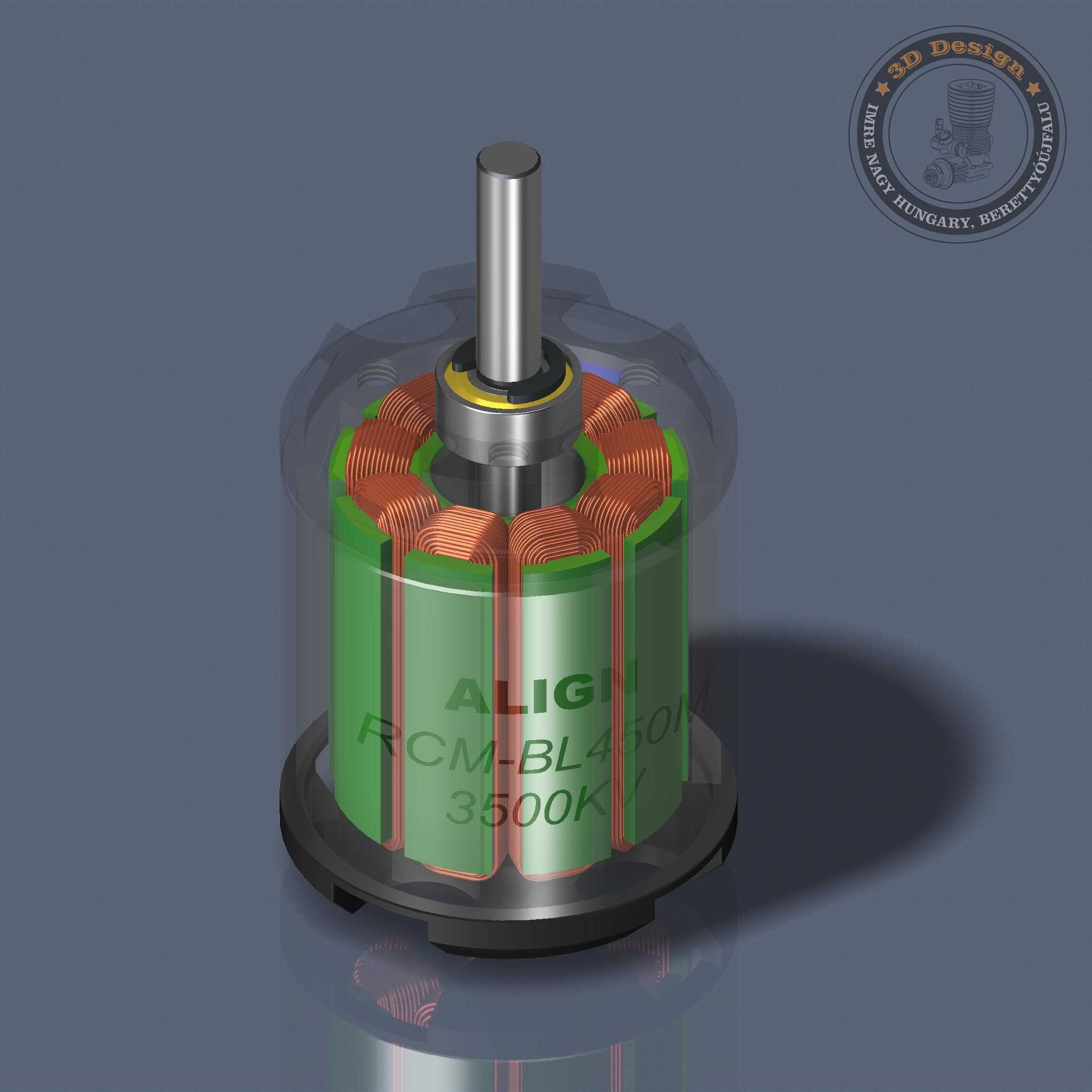

　　外转子的结构设计让转子外壳直接随磁钢同步旋转，可直接将螺旋桨安装座固定在转子端面上，省去了额外的传动减速机构，大幅降低动力传递过程中的机械损耗，同时外壳旋转的结构能带动周边空气流动，在运转过程中实现自主风冷散热，无需额外加装散热风扇就能满足持续大负载运转的散热需求。定子部分采用多槽集中绕组设计，漆包线绕制的绕组嵌放在定子铁芯槽内，配合高牌号永磁磁钢贴附在转子外壳内壁，气隙控制在合理区间，既保证磁路导通效率，又避免转子运转时出现扫膛风险。输出轴采用高强度合金钢加工，轴伸端的直径与长度匹配标准航模桨座的安装尺寸，轴与转子铁芯的连接采用过盈配合加定位胶粘接的方式，可承受大扭矩输出时的剪切力，避免高转速下轴与转子出现相对滑动。

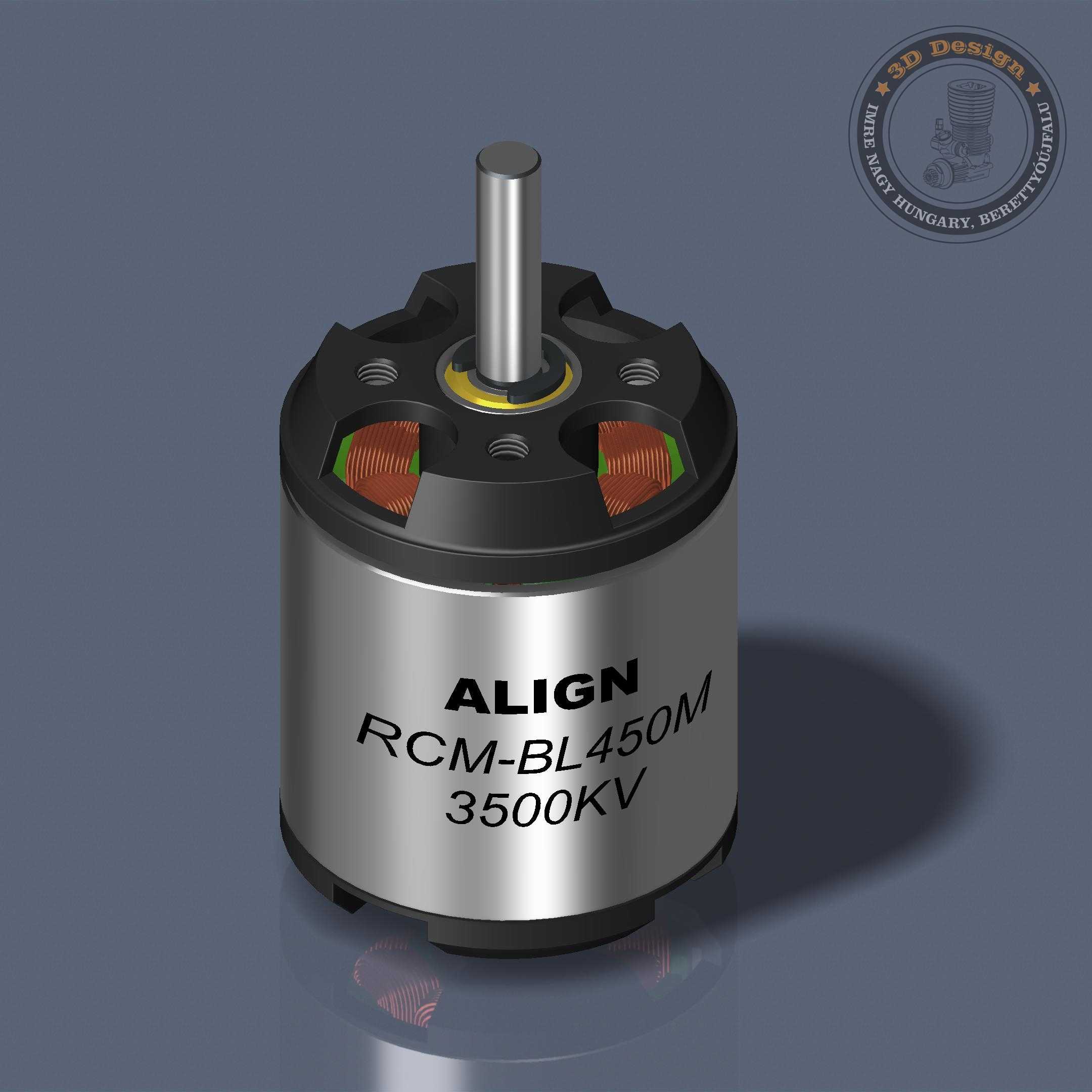

　　端盖部分设置有三个对称分布的安装螺纹孔，孔位间距符合航模电机安装的通用标准，可直接固定在航模的电机安装座上，安装孔的深度经过精准控制，既保证螺纹啮合长度满足安装强度要求，又不会因为螺丝过长触碰内部绕组造成绝缘破损。从设计思路上看，这款电机在结构设计阶段优先平衡了功率密度与重量的关系，外壳采用轻量化铝合金材质拉伸成型，在保证结构强度的前提下尽可能降低整机重量，适配航模对起飞重量的严苛要求；绕组的匝数与线径经过匹配计算，对应3500KV的转速常数，即每提升1V输入电压，电机空载转速提升3500转，这个参数区间刚好适配450级航模常用的3S锂电池供电电压，能在额定电压下输出匹配该级别航模所需的拉力与转速。安装边界方面，电机的整体外径、

　　轴向长度都控制在对应级别航模的电机舱容纳尺寸范围内，出线端的三相线长度预留了足够的布线空间，可直接连接电调的三相输出端，接线端的焊盘位置做了绝缘隔离处理，避免接线后出现线间短路。端面上的轴伸长度经过计算，安装桨座后不会出现桨座与电机端盖摩擦的情况，转子与定子的同轴度通过工装夹具保证装配精度，高转速运转时的动平衡控制在合理范围内，避免高转速下出现异常振动影响飞行稳定性。在实际选型适配时，需要注意电机的安装孔位与机身电机座的匹配度，同时根据所需的拉力值匹配对应螺距与尺寸的螺旋桨，避免负载过大导致电机过载烧蚀绕组；日常维护时可定期检查转子与定子之间的气隙是否均匀，轴承是否出现旷量，及时清理附着在绕组表面的灰尘与油污，保证电机运转顺畅。
