自行车禧玛诺款镂空链轮传动零件设计

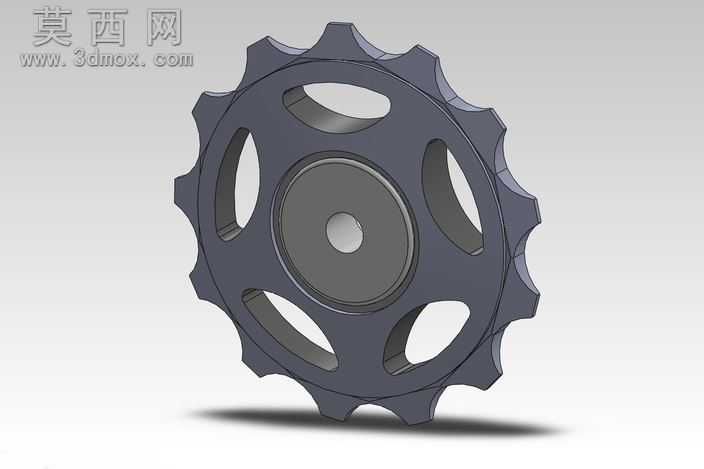

本作品为自行车传动系统用链轮零件，采用三维参数化建模方式完成全结构构建，建模过程中以回转体基础特征为核心，先通过草图绘制链轮的节圆、齿根圆、齿顶圆基准轮廓，依据链轮啮合的齿形规范逐一定义每个齿的轮廓参数，通过圆周阵列完成整圈齿形结构的生成，保证齿形排布均匀、啮合尺寸精度符合传动要求。主体轮盘部分采用轻量化镂空设计，在轮盘辐板区域均匀开设六个异形镂空槽，建模时通过草图绘制对称的镂空轮廓，使用拉伸切除特征完成槽体结构制作，既有效降低了零件整体重量，又保留了辐板区域的结构强度，避免传动受力时出现结构变形。中心区域设计有阶梯式轴孔安装结构，中心定位孔用于与花鼓轴配合定位，外围的环形凸台结构用于与传动侧的连接部件贴合，建模时通过凸台拉伸特征完成该结构制作，同时对所有棱角位置添加圆角过渡特征，避免应力集中问题。材质渲染阶段，主体轮盘赋予深灰色哑光金属材质，模拟高强度合金钢的表面质感，中心安装凸台赋予稍浅的金属灰色，区分不同结构区域的视觉层次，添加柔和的环境光影效果，在零件下方投射自然的软阴影，完整呈现零件的立体结构与轮廓细节。设计过程中充分考量零件的实际使用场景，齿形参数匹配对应规格的传动链条，保证啮合传动时的顺滑度，镂空结构的排布经过受力校验，在减重的同时确保轮盘在踩踏传动的扭矩作用下不会出现结构失效，整体结构简洁规整，各部分尺寸比例协调，既满足自行车传动的功能需求，又兼顾了轻量化与外观的视觉协调性，可用于自行车配件的结构展示、装配模拟以及相关设计参考使用。
