管道吊运专用多爪自锁夹钳结构设计

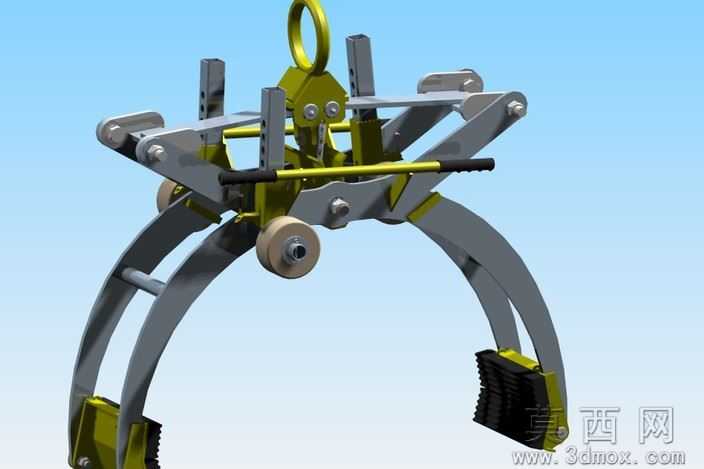

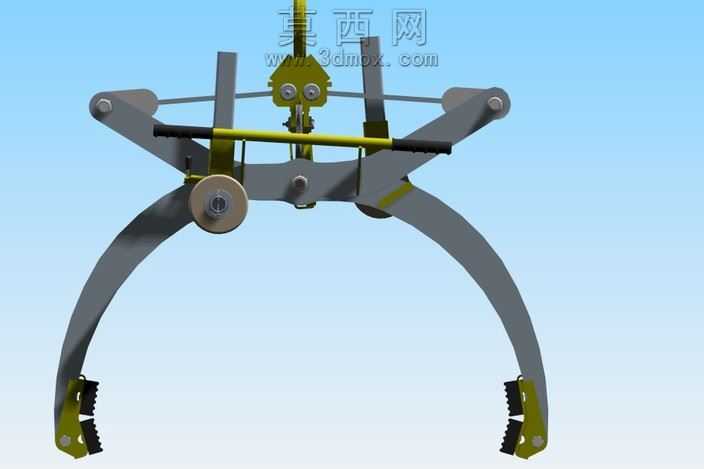

本作品为针对管道、管仿类圆柱工件吊运作业设计的专用夹钳，整体采用三维建模软件完成全参数化结构搭建，建模过程中对各铰接销轴、连杆臂、夹持爪、吊环等部件均按照机械设计公差标准完成尺寸匹配，确保各运动副无干涉、开合动作顺畅。渲染阶段针对不同部件赋予差异化材质：顶部吊环、铰接销轴、锁紧操作杆采用镀锌金属材质，呈现亮银色金属光泽与高反光特性；主承载连杆、弧形夹持臂采用调质结构钢材质，表面做哑光喷塑处理，还原工业吊具的真实质感；夹持端接触块采用黑色防滑橡胶材质，调整粗糙度参数模拟橡胶的高摩擦、低反光特性；导向滚轮采用尼龙搭配金属轴承的组合材质，区分轮体与轴芯的质感差异。结构设计上采用多连杆自锁机构，顶部吊环受向上提升拉力时，通过对称布置的四组连杆将拉力转化为夹持爪向内的抱紧力，工件重量越大夹持力越强，可有效避免吊运过程中工件滑脱；中部设置带防滑套的手动操作杆，可控制夹钳的开合解锁，搭配侧部导向滚轮，方便夹钳对准工件完成对位夹持；底部夹持爪采用弧形仿形设计，贴合圆柱类工件的外轮廓，接触块表面做防滑齿纹处理，进一步提升夹持稳定性。设计过程中先完成2D工程图的结构校核，确认各连杆的力臂比例、开合行程满足不同管径管道的夹持需求，再通过三维建模完成虚拟装配与运动仿真，验证夹钳在空载张开、夹持锁紧、负载吊运等不同工况下的动作可靠性，对铰接处的应力集中位置做圆角过渡优化，提升整体结构的疲劳强度，确保夹钳在实际起重作业中具备足够的承载能力与安全系数，适配管材仓储、管道施工等场景的物料搬运需求。
