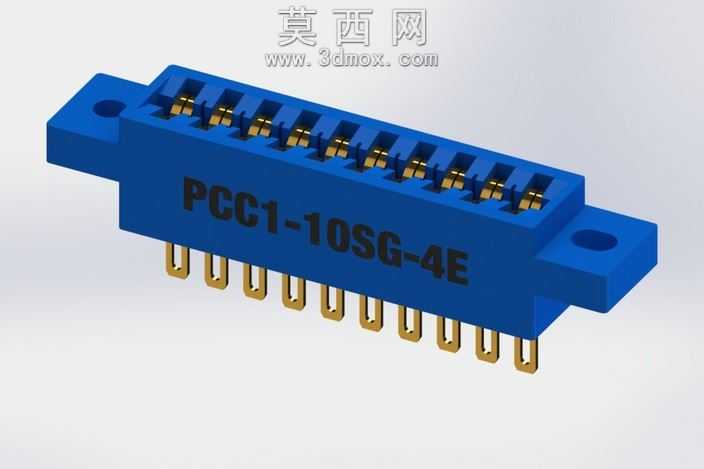

广濑PCC1-10SG-4E板对板连接器三维建模

本作品为广濑PCC1-10SG-4E型板对板连接器的三维参数化建模成果，建模过程严格遵循该型号连接器的官方实物尺寸规范，依托三维设计软件完成全结构的特征化搭建，确保每一处结构细节都与量产实物保持高度一致。建模初期先梳理连接器的整体结构逻辑，将其拆分为绝缘基座、接触端子、安装固定耳三个核心组成部分，逐一拆解各部分的尺寸约束与装配关系，避免建模过程中出现特征干涉或尺寸偏差。绝缘基座部分采用蓝色阻燃工程塑料材质，建模时通过拉伸、切除、阵列等基础特征完成主体腔体的搭建，精准还原基座上10个并排的端子容纳槽结构，槽位的间距、深度、倒角参数完全匹配端子的装配公差要求，基座两侧的带孔安装耳做了圆角过渡处理，孔位的内径、安装耳的厚度都严格参照实物参数设置，确保安装时的适配性。接触端子部分采用镀金铜合金材质，分为上部接触端与下部插针端两段结构，上部接触端设计有适配对接端的弹性接触卡槽，下部插针端为规整的直插式焊针结构，建模时先完成单个端子的精细化特征绘制，再通过线性阵列命令按照固定间距完成10个端子的排布，同时精准控制端子与基座卡槽的配合间隙，还原真实产品中端子与基座的过盈装配关系，避免出现端子松动或装配错位的问题。渲染阶段针对不同部件赋予对应的材质属性，绝缘基座赋予哑光蓝色工程塑料材质，调整材质的粗糙度、反光度参数还原塑料外壳的真实质感，接触端子部分赋予金属镀金材质，调整金属的反射率、高光参数还原镀金层的亮泽金属质感，同时在基座表面通过贴图特征还原型号标识的印刷效果，让模型的视觉呈现与实物高度贴近。整体建模过程全程遵循自上而下的设计思路，先完成整体轮廓的定位搭建，再逐步细化局部特征，每一个特征都添加了对应的尺寸约束与几何约束，方便后续针对同系列不同针数的连接器进行参数化修改，模型的装配结构完全符合实际生产中的装配逻辑，可直接用于电子设备的结构布局验证、接插件选型匹配、装配干涉检查等工作场景，也可作为电子元器件类建模的参考范例使用。
