双层抽拉式厨房橱柜金属拉篮结构设计

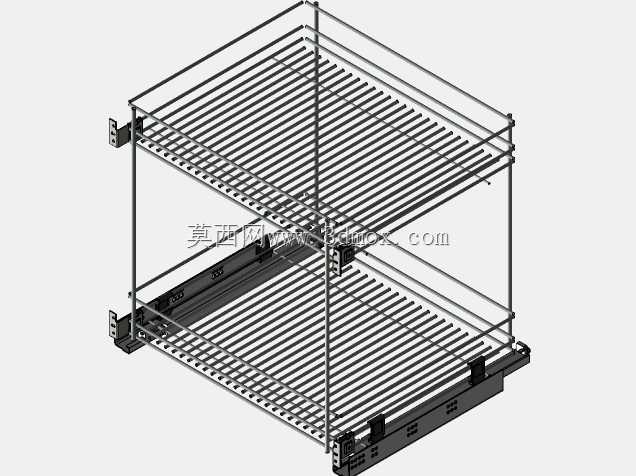

　　这款双层抽拉金属置物结构，是针对嵌入式橱柜内部空间利用率优化开发的储物组件，核心应用场景集中在家庭厨房橱柜、车载旅居舱储物区、定制家具内嵌储物单元等需要分层收纳、抽拉取物的空间。日常使用中，这类结构可以将橱柜深处的储物空间完全拉出暴露，避免传统固定搁板深处物品难以拿取、空间浪费的问题，两层独立的网架结构可以实现物品分类存放，上层可放置常用的调味瓶、小型餐具，下层可收纳锅具、食材包装盒等尺寸稍大的物件，抽拉过程中依靠侧边的滑动导轨实现平稳进退，不会出现卡滞、侧翻的问题。从设计思路来看，整体采用圆钢弯折焊接的网架结构，首先是兼顾承重能力与自重控制，圆钢的线性接触承托不会像整板那样积留水渍、杂物，镂空结构也能保证存放物品的通风性，

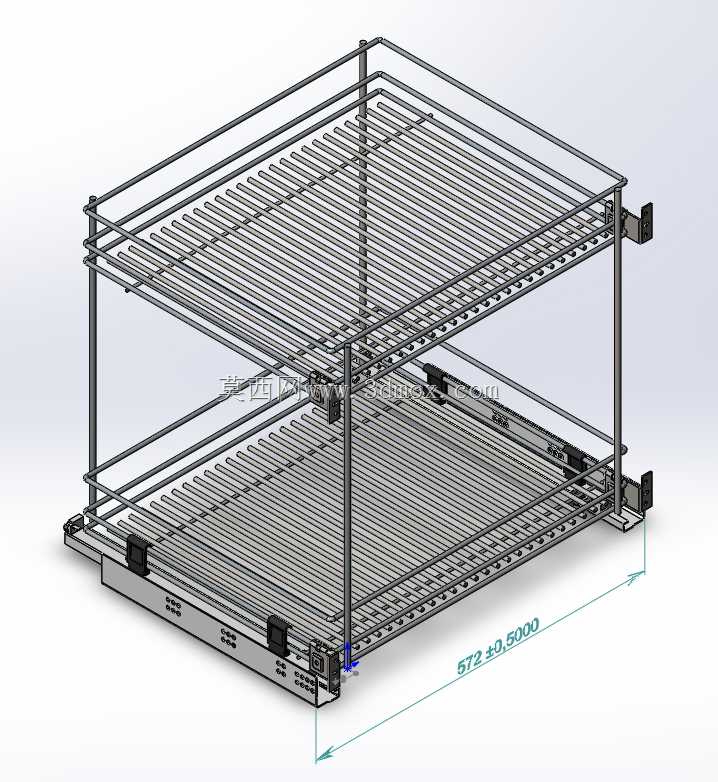

　　避免密闭空间滋生异味；侧边的立柱采用整根圆钢弯折成型，减少拼接焊点，既提升整体结构刚性，也避免焊点位置长期使用出现锈蚀、断裂的问题。安装边界上，这款结构的外侧安装耳板采用挂装+螺丝固定的双重固定方式，可以适配不同壁厚的橱柜侧板，安装时只需要在橱柜侧板对应位置预留固定孔位，将两侧导轨的固定耳与侧板锁付即可，不需要额外的支撑结构，整体深度方向的尺寸标注为572±0.5mm，适配常规深度600mm的标准橱柜柜体，安装完成后拉篮完全收回时不会与橱柜门板发生干涉，抽拉行程可以保证网架完全拉出至柜体外侧，取放最内侧物品时不需要探身到橱柜内部。结构细节上，每层网架的底部都设置了横向加强筋，避免长期放置重物出现网架下凹变形的问题，

　　导轨位置设置了阻尼缓冲块，拉篮推回到位时不会出现硬性撞击产生噪音，也能防止推拉过程中物品滑落；网架的圆钢端部都做了磨圆处理，没有尖锐毛刺，安装和使用过程中不会划伤手部或者刮坏存放的物品。在实际选型适配时，需要注意柜体内部的净宽度要匹配拉篮的整体宽度，预留两侧导轨的安装间隙，同时柜体内部的净高度要满足两层拉篮的叠加高度，加上抽拉时的上下活动余量，避免出现安装后无法正常抽拉的问题；这类网架结构表面一般做电镀或者喷塑处理，适配厨房潮湿多油烟的使用环境，长期使用不会轻易出现锈蚀、涂层脱落的问题。不同于普通的固定搁板，这款抽拉拉篮的两层网架为独立抽拉结构，可以单独拉出任意一层，不需要挪动上层物品就可以取放下层的物件，使用灵活性更高；

　　底部的导轨采用三节式全拉出导轨，承重能力可以满足日常厨房储物的负载需求，单层层架承重可以达到15kg以上，完全覆盖常规厨房用品的重量范围。设计建模过程中，所有圆钢弯折位置都做了圆角过渡，避免应力集中，焊接位置的焊道都做了简化处理，符合实际生产中的焊接工艺要求，安装耳板的孔位采用长圆孔设计，可以适配一定范围内的安装误差，降低现场安装的对位难度，即使柜体侧板的开孔位置存在少量偏差，也可以通过长圆孔的调节余量完成固定，不会出现孔位对不上无法安装的问题。整体结构没有多余的装饰性部件，所有构件都承担结构或者功能作用，没有冗余设计，既控制了生产成本，也降低了长期使用的故障概率，适合批量标准化生产，适配主流的标准化橱柜尺寸，也可以根据特殊的柜体尺寸调整网架的宽、深参数，适配定制化的储物场景。
