双层抽拉式车载金属置物承载架结构

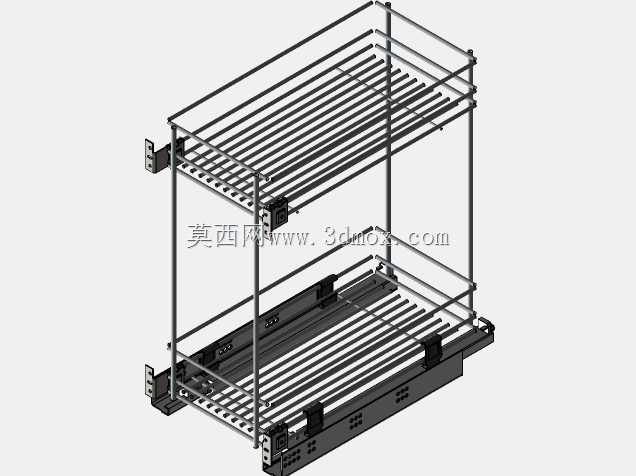

　　该双层抽拉式金属承载架，主要面向车载储物、改装舱内收纳、狭小空间分层置物场景设计，可适配乘用车后备箱、特种作业车辆舱内、旅居车储物区等对空间利用率有较高要求的安装环境，解决固定置物架无法灵活取放深层物品、空间分层不足的实际使用痛点。从结构设计逻辑来看，整体采用圆管焊接搭建主体框架，上下两层均配置格栅式承托面，格栅间隙经过合理排布，既能够保证承托平面的通风性，避免存放物品长期密闭积潮，也能在保证结构强度的前提下尽可能降低架体自身重量，减少安装后的额外负载。架体两侧配置重型抽拉导轨组件，下层承托面可完全沿导轨方向向外抽出，抽出行程覆盖整个置物层深度，操作人员无需探身进入架体内部即可取放最内侧的存放物品，上层为固定承托结构，

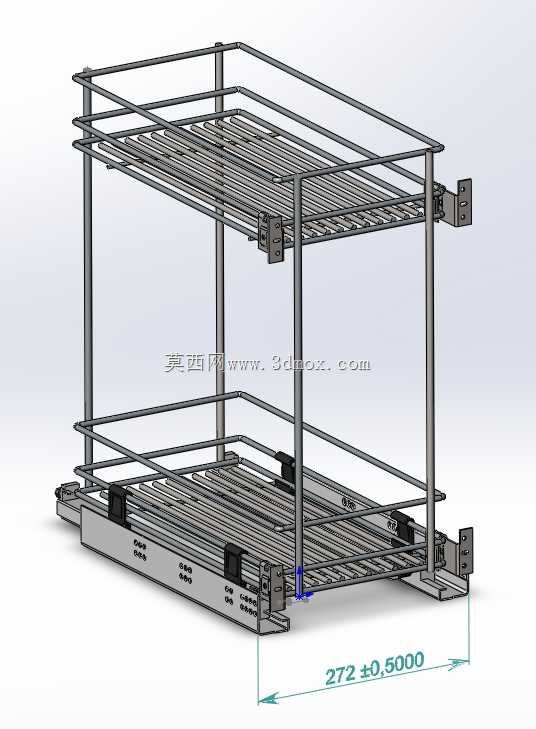

　　可放置使用频率较低、重量相对较大的物件，上下层的垂直间距经过尺寸校核，可容纳常规尺寸的车载工具、收纳箱、应急物资等常见存放物，不会出现层间高度不足无法放置物品的问题。安装端采用壁挂式固定支座，支座上预留多组螺栓安装孔位，可适配不同厚度的安装壁板，安装时可根据实际舱内空间调整架体的安装高度，固定支座与主体框架之间设置加强筋结构，可避免满载状态下架体出现根部变形、连接失效的问题。从尺寸边界来看，架体主体横向安装基准尺寸控制在272mm公差范围内，安装前需确认安装壁面的有效平整宽度不小于该尺寸，同时预留出导轨抽拉所需的前后方向活动空间，避免抽拉过程中与周边其他构件发生运动干涉。主体框架的圆管选型经过承重校核，

　　单根立柱可承受的垂直载荷满足常规车载置物的承重需求，格栅承托面的每根栅条均与两侧边框满焊连接，栅条间距控制在合理范围，可避免小尺寸存放物件从间隙掉落，同时不会因为栅条过密导致整体重量超标。导轨部分采用侧装式承重导轨，导轨与框架、导轨与固定支座之间均采用螺栓可拆卸连接，后期维护更换时无需整体拆卸架体，仅需松开导轨连接螺栓即可完成导轨组件的替换，降低后期运维成本。在实际使用过程中，抽拉层配置有限位结构，当抽拉至最大行程时会自动锁止，避免车辆行驶过程中因为颠簸导致抽拉层自行滑出，向内推回时也会触发闭合锁止，保证行驶状态下置物架处于稳定闭合状态，不会因为车身晃动产生异响或者物品滑落。架体整体未做多余的装饰性结构，

　　所有外露构件均做圆角钝化处理，避免安装和使用过程中尖锐边角划伤操作人员，焊接位置均做打磨处理，去除焊渣和焊接凸起，保证架体外观平整，不会出现勾挂存放物品包装袋、线缆的问题。该结构在设计时充分考虑了车载场景的振动工况，所有连接位置均设置防松结构，螺栓连接点配置防松垫圈，焊接位置的焊缝长度和焊高都经过振动工况下的强度校核，可适应车辆行驶过程中持续产生的振动载荷，不会出现长期使用后连接松动、框架变形的问题。对于结构设计从业者而言，该模型可作为狭小空间抽拉式置物结构的设计参考，其导轨安装位置、固定支座的孔位排布、层间高度的分配逻辑，都可直接复用在同类车载储物、机柜内抽拉置物、狭小仓储空间分层置物的设计项目中，建模时对圆管相贯线、导轨安装基准、公差配合尺寸的处理方式，也符合常规机械结构设计的建模规范，可直接导入装配环境中做干涉检查和装配模拟。
