对称锥面结构滚珠轴承结构设计

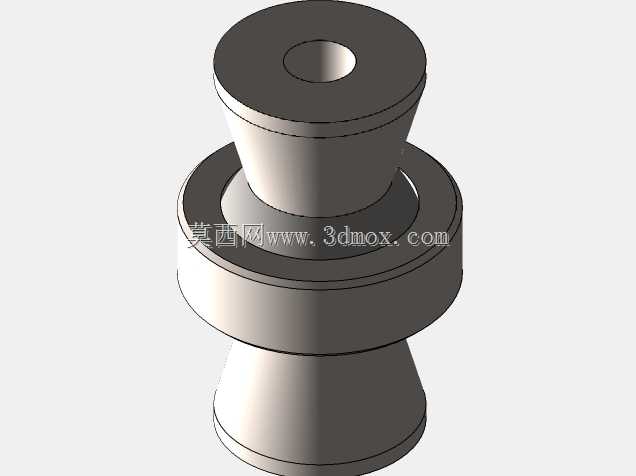

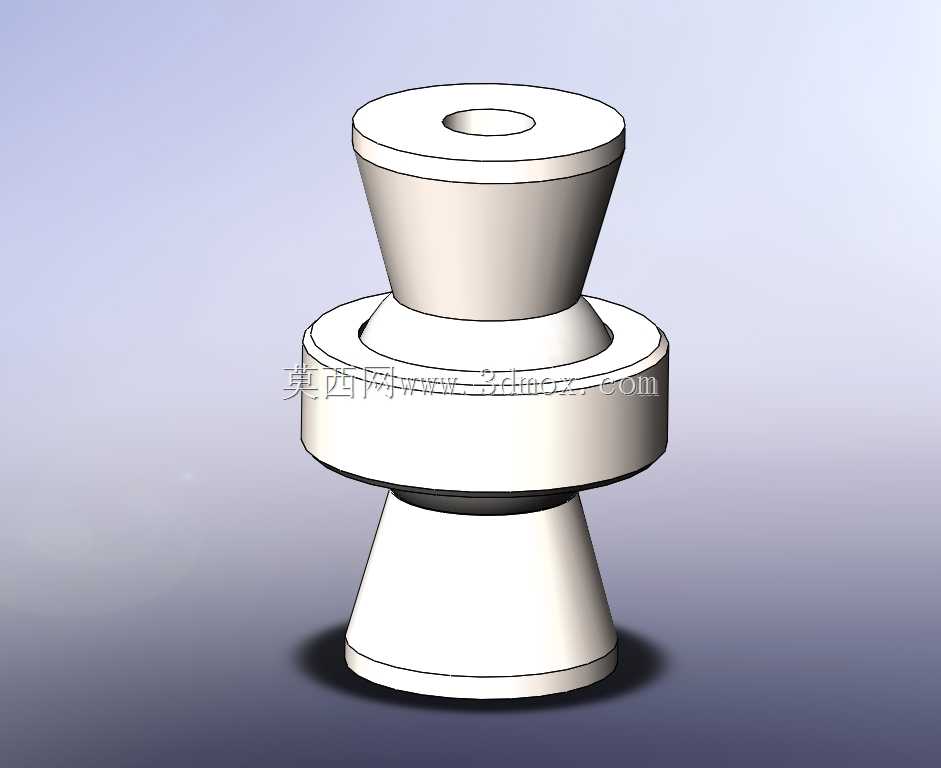

　　这款对称锥面结构的滚珠轴承，在常规回转支撑类零件的设计逻辑上做了适配特殊安装场景的结构调整，区别于标准深沟球轴承的平直内外圈结构，其上下两端采用对称的锥台延伸结构，中间为承载滚动体的环形滚道主体，整体为同轴回转体结构，所有形位公差均围绕中心回转轴线做基准约束。从实际应用场景来看，这类结构的轴承并非用于常规电机、减速机的标准轴系支撑，更多适配需要锥面定位、双侧锥面配合安装的专用设备场景，比如部分轻工输送设备的导向滚轮支撑、纺织机械的张紧轮组件、专用工装夹具的回转定位节点，这类场景往往不具备标准轴承的安装座孔，需要依靠锥面的自定心特性完成快速装配，同时抵消部分安装过程中的同轴度误差，降低装配环节的调校难度。从功能特性上看，

　　中间的环形滚道部分保留了滚珠轴承低摩擦回转的核心优势，滚动体在滚道内的接触角经过适配调整，既可以承受径向载荷，也能承受一定程度的双向轴向载荷，因为上下锥面结构在安装时会通过锥面配合产生预紧力，相比标准轴承的轴向间隙控制，这种结构的轴向窜动量可以通过安装压紧量做灵活调整，适配不同回转精度要求的工况。设计思路上，整体采用全对称结构，首先是降低建模过程中的特征重复工作量，通过单侧锥台特征镜像即可完成整体外形构建，更重要的是对称结构可以保证轴承在回转过程中的动平衡性能，尤其是在中高速回转的工况下，对称的质量分布不会产生额外的偏心离心力，减少运转过程中的振动和噪音，延长滚动体和滚道的疲劳寿命。外形尺寸与安装边界方面，

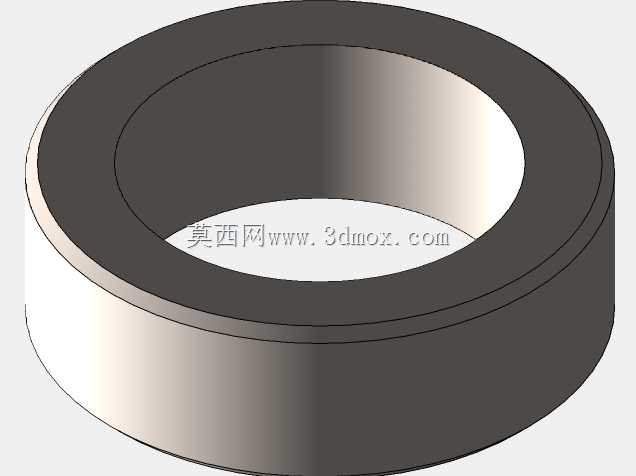

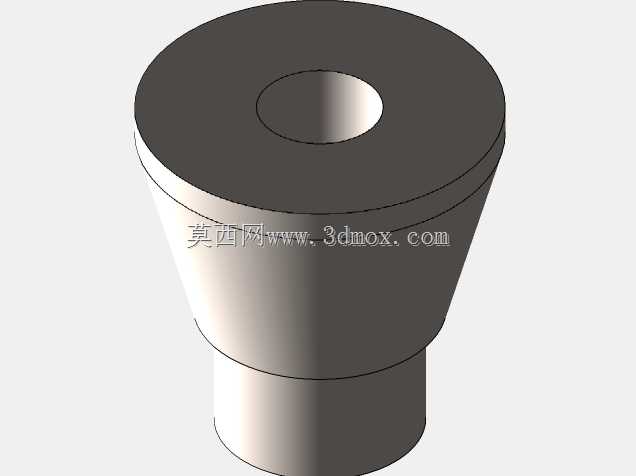

　　中间滚道部分的外径是整个零件的最大径向尺寸，安装时需要预留足够的径向避让空间，避免外圈与周边结构发生运动干涉；上下锥台的小端直径为安装配合的最小轴径尺寸，锥面的锥度采用通用的自锁锥度区间，既可以保证安装时的自定心效果，也不会因为锥度过小导致拆卸困难，锥面的表面粗糙度需要控制在合理区间，既要保证配合面的接触刚度，也要避免表面过于粗糙导致配合面磨损加快。两端的中心通孔为穿装固定轴的结构，通孔直径与配合轴径采用间隙配合公差，方便装配时的轴件穿入，同时通孔与滚道的同轴度需要严格控制，避免轴件安装后出现别劲现象，导致回转阻力增大、滚动体偏磨。滚道部分的密封结构采用内置式间隙密封，不需要额外加装密封端盖，减少整体安装的零件数量，适合结构紧凑、

　　安装空间受限的设备场景，密封间隙的大小经过优化，既可以阻挡外部粉尘、碎屑进入滚道内部，也不会因为间隙过小导致运转过程中的摩擦阻力上升。在建模过程中，滚道的滚道曲率半径需要与选用的滚珠直径做匹配设计，曲率半径略大于滚珠半径，保证滚珠与滚道的接触应力处于材料许用范围内，避免长期承载下出现点蚀失效；上下锥台与中间滚道主体的衔接处采用圆角过渡，避免应力集中，因为这个位置是载荷传递的关键截面，径向和轴向载荷都会在这个截面产生应力叠加，圆角过渡可以有效分散应力，提升零件的整体结构强度。这类轴承在实际选型替换时，不需要匹配标准轴承的型号尺寸，可以根据设备的实际安装空间调整锥台的高度、锥度以及中间滚道的承载能力，相比标准轴承的固定尺寸序列，定制化的结构设计可以更好适配非标设备的设计需求，减少设备整体的结构冗余，让设备的结构设计更加紧凑。
