双列组合式家具储物抽屉结构设计

　　这款双列组合抽屉主要面向定制家居、商用厨房设备、嵌入式储物柜体的配套场景，在整体橱柜、实验室操作台、工具储物柜、商用餐饮备餐柜等场景中都能适配，作为核心储物承载部件承担分区收纳、抽拉取放的功能，相比单抽屉结构，双列合一的设计能在同一安装开间内实现两类物品的分区存放，避免不同类型物件混放导致的取用混乱，比如厨房场景下可将餐具与烹饪辅料分仓放置，工具柜场景下可将常用耗材与精密量具分隔存储，减少不同物品间的磕碰与污染。

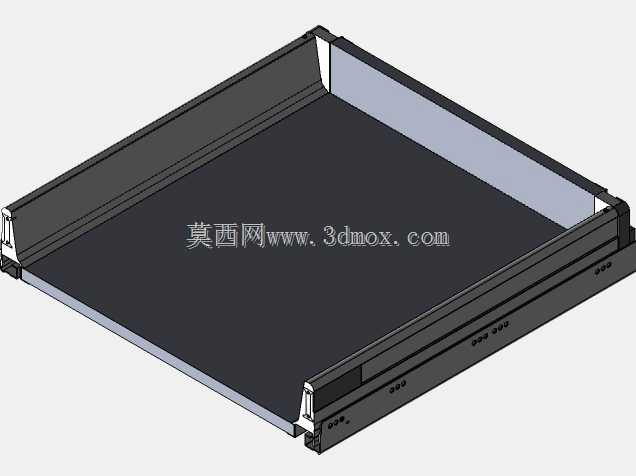

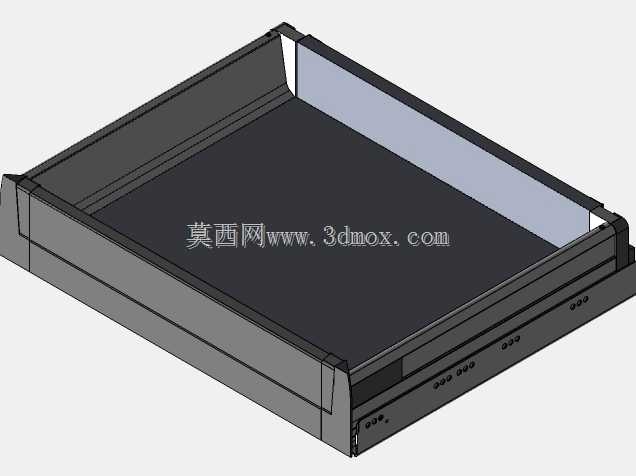

　　从结构设计逻辑来看，这款抽屉采用一体化折弯成型的钣金主体结构，侧边与底板的连接采用折边咬合加定位点固的工艺，避免额外连接件带来的装配间隙与凸起，保证抽屉内部储物空间的平整性，不会出现突出的螺丝头、连接角码刮蹭存放物品的问题。抽屉的后侧挡边做了加高处理，能避免抽拉过程中后侧存放的小件物品从后方滑落，前侧与滑轨连接的安装位做了双层折边加强，在满负载抽拉时不会因为长期受力出现连接位变形、下垂的问题。双仓之间的分隔板与主体采用可拆卸式的卡接结构，用户可根据实际存放物品的尺寸需求选择是否安装分隔板，拆除后可作为大尺寸单抽屉使用，适配不同规格的储物需求，提升结构的场景适配性。

　　在安装边界与尺寸适配方面，这款抽屉的主体安装开间适配400mm进深、600mm宽度的标准柜体模数，与目前主流定制家居的柜体开孔尺寸完全匹配，不需要对现有柜体进行额外裁切改造就能直接替换安装。抽屉的侧边预留了标准三节滑轨的安装孔位，孔位间距符合通用五金配件的安装标准，可适配市面上绝大多数常规规格的侧装滑轨，不需要单独定制特殊规格的滑轨配件，降低后期维护更换的成本。抽屉的整体高度控制在常规抽屉的通用尺寸范围内，安装后与柜体面板的间隙可控制在2mm以内，保证柜体外观的整体性，不会出现突出、缝隙不均的问题。

　　从实际使用的功能特性来看，抽屉的底板做了微幅的下凹加强筋设计，在放置较重物品时能提升底板的抗变形能力，长期满载使用也不会出现底板中部下塌的问题。侧边的导向折边除了提升结构强度外，还能在抽拉过程中起到辅助导向的作用，即使滑轨出现小幅磨损，也能避免抽屉抽拉时出现卡滞、左右晃动的问题。抽屉的前缘做了圆弧收边处理，没有尖锐的钣金毛边，日常取放物品时不会划伤手部，符合家居产品的安全设计要求。

　　在结构建模的细节处理上，所有折弯位置都预留了合理的折弯止裂槽与折弯半径，完全符合钣金加工的工艺要求，不需要后期对模型进行工艺修正就能直接导出图纸进行下料加工，每个连接位的定位点都做了工艺避让，避免焊接或者铆接时出现位置干涉。分隔板的卡接位做了导向斜角设计，安装时不需要额外工具就能直接卡入到位，拆卸时也不会因为卡接过紧导致结构损坏。整体模型的所有配合间隙都按照实际装配公差进行预留，不会出现建模时零间隙导致实际装配无法安装的问题，对于从事家居结构设计、五金配件选型的工程师来说，可直接调用该模型进行柜体整体装配，大幅缩短非标柜体的设计周期，也可基于该基础结构调整尺寸参数，快速衍生出不同开间规格的同系列抽屉结构，提升系列化产品的设计效率。
