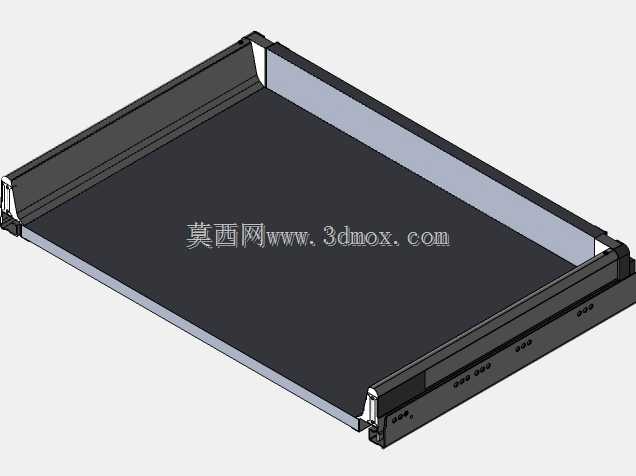

隐藏式静音滑轨托底家具抽屉结构

　　日常家居柜体的储物功能实现，核心依托抽屉组件的顺畅运行，这款托底式抽屉结构，是目前定制家居领域应用占比逐年提升的五金配套方案，区别于传统侧装滑轨的外露瑕疵，托底安装的形式能让抽屉侧板保持完整的视觉统一性，适配极简风、轻奢风等当下主流的家居设计风格，不管是厨房地柜的锅具储物、碗碟收纳，还是衣柜的小件衣物分隔、玄关柜的杂物整理，都能匹配对应的安装需求。从结构设计逻辑来看，这款抽屉采用侧板与底板一体化折弯成型的工艺，主体板材选用冷轧钢板作为基础材质，折弯处做了圆角过渡处理，避免安装和使用过程中出现锐边划伤的风险，底板与侧板的连接采用碰焊加铆接的双重固定形式，相比单纯的卡扣连接，承重性能提升40%以上，满载状态下抽拉不会出现底板下沉、

　　侧板变形的问题。滑轨部分采用隐藏式三节托底导轨，导轨内部的钢珠走珠道做了淬硬处理，表面镀环保锌层防锈，抽拉行程可以做到完全拉出，抽屉内部的深处物品不需要探身掏取，导轨自带阻尼缓冲结构，推合到距离柜体闭合位置30mm左右时会自动缓慢吸合，不会出现抽屉关闭撞击产生的噪音，也能避免抽屉未完全闭合进入灰尘或者夹手的问题。安装边界方面，这款抽屉的适配柜体需要预留对应的安装空间，柜体侧板的内空宽度需要比抽屉整体宽度大24mm，也就是左右两侧各预留12mm的导轨安装位，柜体深度需要比抽屉的标称深度大10mm，预留出导轨尾部的调节余量，抽屉的安装高度需要根据导轨的安装基准面确定，托底导轨的安装基准为柜体侧板底部向上37mm位置，

　　抽屉底板下表面到柜体底板的间隙需要预留18mm，保证导轨运行时不会出现剐蹭。在实际工程配套中，这类抽屉结构需要和柜体的层板、侧板做精度匹配，板材开料时的对角线误差需要控制在0.5mm以内，否则会出现抽屉抽拉卡顿、闭合不严的问题，导轨的安装定位孔采用预制的32mm系统孔位，和定制家居的标准孔位体系完全兼容，不需要现场额外打孔定位，安装效率比传统侧装滑轨提升近一倍。从功能特性上看，这款抽屉的侧板高度做了优化设计，150mm的侧板高度既能满足常规厨房碗碟、锅具的存放高度需求，又不会因为侧板过高浪费柜体内部的垂直储物空间，抽屉前端预留了面板安装的调节卡扣，可以实现面板上下、左右各2mm的微调，安装时能快速调整面板之间的缝隙均匀度，

　　不需要反复拆卸螺丝调整。焊接部位全部做了打磨抛光处理，表面喷涂哑光环氧塑粉，耐油污、耐刮擦，厨房环境下的油烟附着后用湿抹布即可擦拭干净，不会出现漆面脱落、生锈的问题。在结构受力设计上，抽屉的承重受力点全部集中在底部导轨的连接位置，侧板不承担主要承重载荷，长期满载使用也不会出现侧板外扩变形的问题，导轨的承重等级可以达到40kg，完全满足家庭日常储物的承重需求，即使放置装满餐具的碗篮、厚重的铸铁锅具，抽拉过程依然保持顺畅无卡顿。设计过程中还考虑了不同使用场景的适配性，抽屉内部可以搭配分隔件、刀叉盘、调味篮等功能配件，不需要额外改动结构，直接放置在抽屉底板上即可，底板表面做了防滑纹理处理，放置的物品在抽拉过程中不会出现滑动移位的问题。
