复古风格3D打印蒸汽小火车头模型

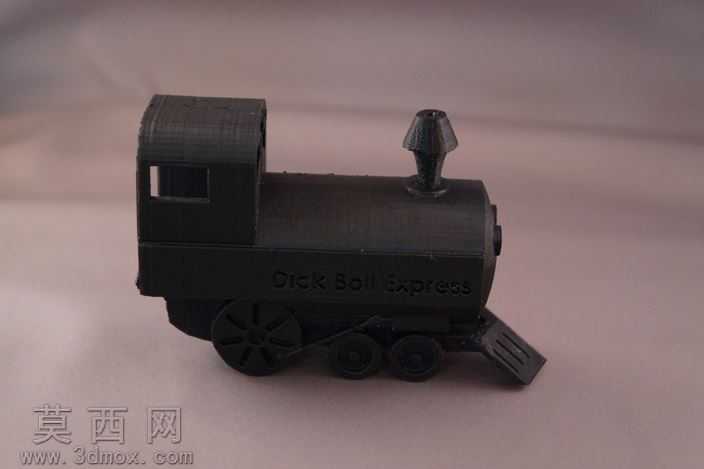

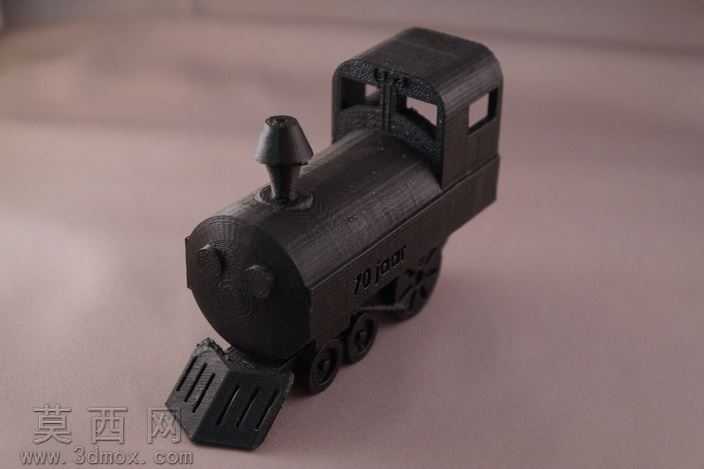

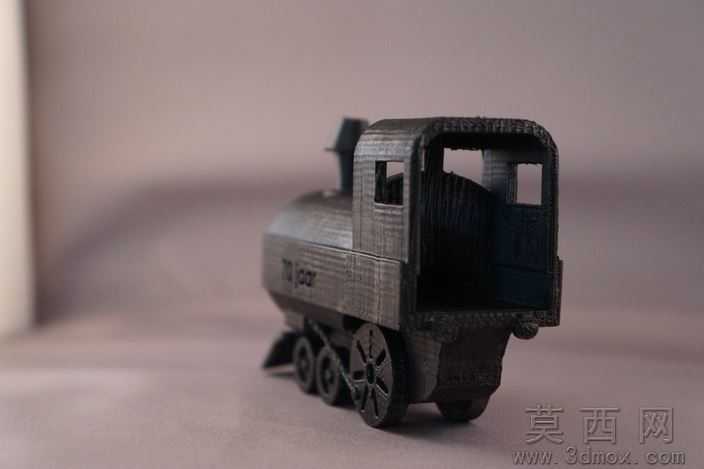

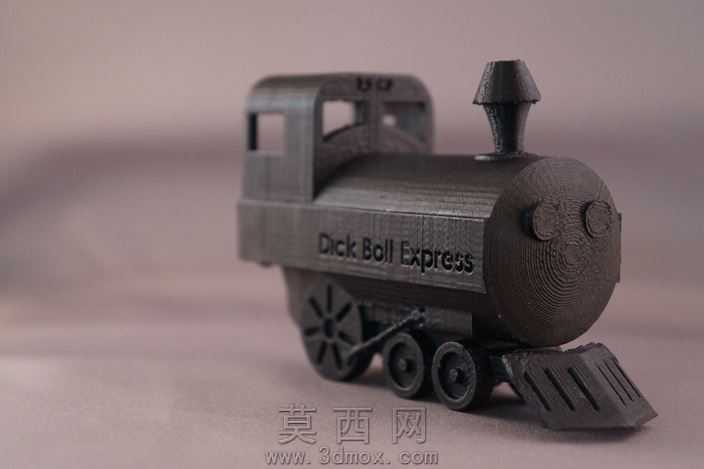

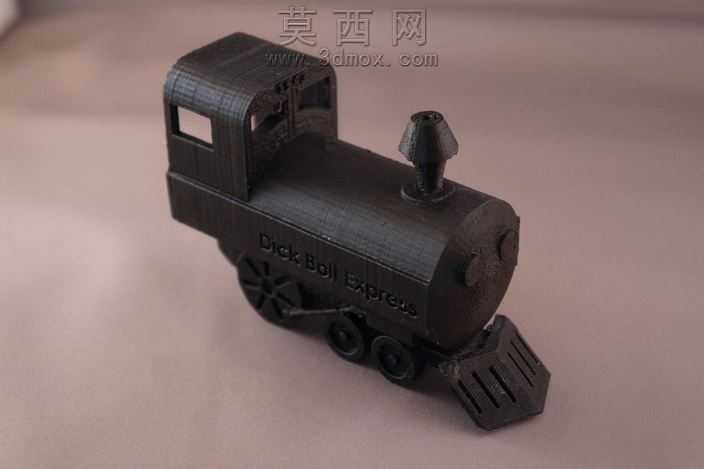

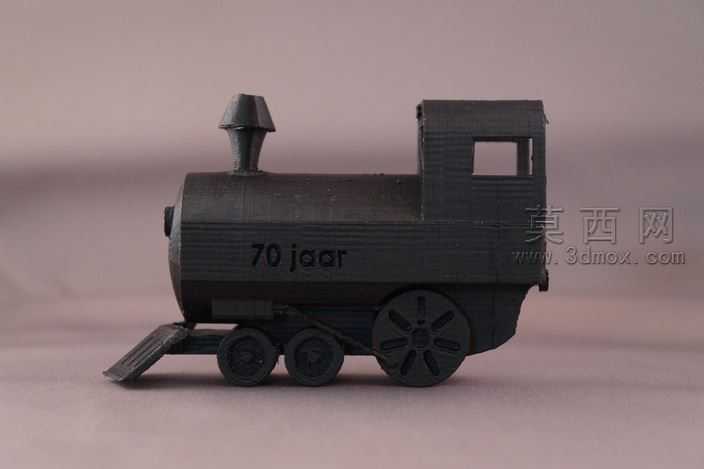

该模型为适配FDM熔融沉积3D打印工艺设计的复古蒸汽小火车头，建模阶段采用SolidWorks完成全参数化结构搭建，整体造型参考早期窄轨蒸汽机车的经典外观特征，对原机车复杂的管线、外露机械结构做了适配3D打印的简化处理，在保留复古辨识度的同时规避了打印过程中易出现的悬空、薄壁、支撑难去除等问题。模型整体采用一体化拆分式设计，将车身主体、烟囱、车轮、排障器、连杆传动结构拆分为无需支撑即可独立打印的独立部件，各部件预留了0.2mm的装配公差，打印完成后可直接通过过盈配合完成组装，无需额外粘接剂即可实现车轮与连杆的联动效果，还原蒸汽机车的传动结构特征。材质表现上针对PLA打印耗材的特性做了适配，车身表面设计了细微的层纹模拟质感，侧面的文字标识采用浮雕式设计，凸起高度0.3mm，无需换色即可通过层纹差呈现清晰的文字效果，烟囱顶部做了圆角收边处理，避免打印过程中出现尖角翘边问题，车轮的辐条结构做了加厚处理，最小壁厚达到1.5mm，保证打印成品的结构强度，排障器的格栅结构采用斜向排布设计，减少打印支撑的使用量。设计过程中优先考虑桌面级3D打印机的成型限制，整体尺寸控制在手掌可握持的摆件级别，所有悬空结构的倾斜角度均大于45度，无需添加支撑即可完成打印，有效降低打印耗材的消耗与后处理工作量，各转动部件的转轴处预留了足够的转动间隙，组装后车轮可顺畅转动，连杆可随车轮转动模拟真实蒸汽机车的传动动作，既可以作为3D打印的练习模型，也可作为复古风格的桌面装饰摆件，模型细节处做了多处圆角过渡处理，避免打印成品出现锐边划伤的问题，整体造型憨态可掬，还原了老式蒸汽机车的怀旧质感。
