钻床用卧式快速压紧夹具结构设计

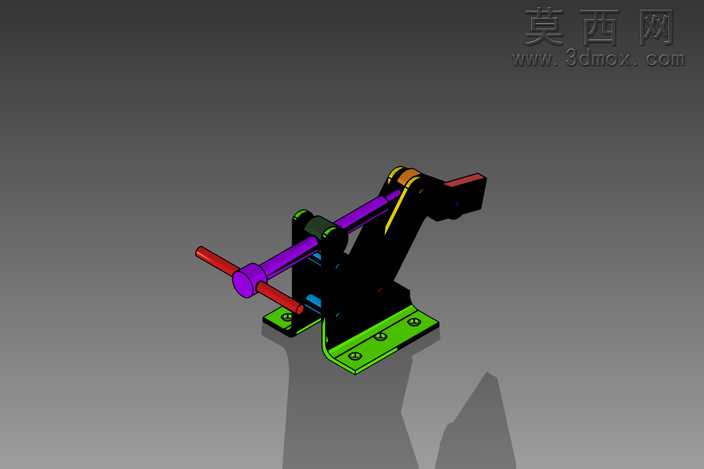

本模型为适配钻床加工场景设计的手动快速压紧夹具，整体采用三维参数化建模完成，建模过程中严格遵循机械加工工装的设计公差规范，对各活动部件的配合间隙进行了精准预留，确保虚拟装配状态下各运动副无干涉、卡滞问题。模型渲染阶段采用了差异化材质配色方案，将安装底座设置为亮绿色金属烤漆材质，直观区分固定支撑部件；主体支撑臂采用哑光黑色结构钢材质，体现核心承载构件的厚重质感；操作压杆与调节螺杆采用紫、红两色区分不同操作功能段，铰接转轴部位采用橙黄色标识活动铰接点位，通过色彩分层让整体结构逻辑清晰可辨，无需拆解即可快速识别各部件功能。从结构设计来看，该夹具采用杠杆式压紧原理，底部为带沉头安装孔的L型固定底座，可通过螺栓直接固定在钻床工作台面或长桁类工装靠模上；底座上方设置竖直支撑立臂，立臂上部通过铰接轴连接压紧杠杆臂，杠杆臂一端设置可调节长度的压紧触头，适配不同高度工件的压紧需求，另一端连接水平布置的手动操作压杆，压杆上套有防滑操作套，同时配套设置肘节式锁止结构，当操作人员扳动压杆到达锁止点位时，机构可形成稳定的自锁状态，持续输出稳定压紧力，避免钻削加工过程中因振动导致夹具松脱、工件移位的问题。设计过程中充分考虑了钻床加工的实际工况，整体结构紧凑无多余突出部件，避免干涉钻床主轴的走刀路径；压紧触头采用可拆卸式设计，可根据工件接触面形状更换橡胶垫、平压头、V型压头等不同端头，适配板材、型材、轴类等多种工件的装夹需求；操作力臂经过长度优化，操作人员仅需施加较小的扳动力即可获得足够的压紧力，大幅降低装夹操作的劳动强度，同时缩短单工件装夹耗时，提升钻削工序的加工效率。模型完整还原了夹具的所有装配细节，包括铰接部位的销轴、防脱卡簧、调节螺杆的锁紧螺母、底座安装孔的倒角细节等，所有螺纹特征、配合面特征均按照机械制图标准进行建模，可直接用于工装加工的图纸导出、结构受力仿真验证，也可作为快速夹具设计的参考案例，用于同类手动压紧工装的结构改良设计。
