鲶鱼式移车拖车结构设计方案

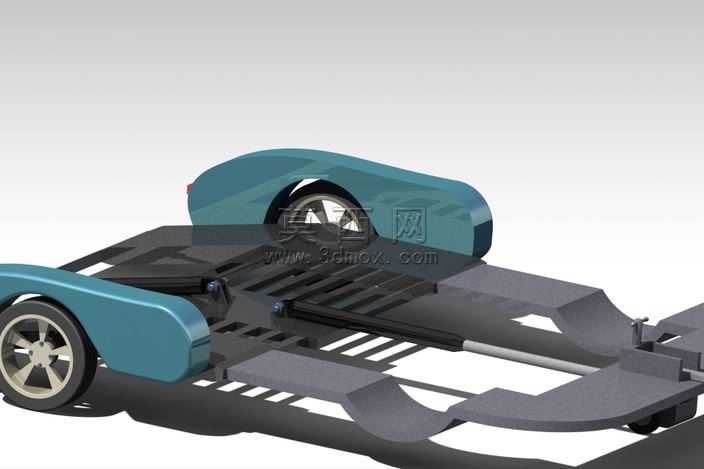

本作品为鲶鱼造型的专用移车拖车三维模型，整体建模过程围绕紧凑实用的挪车作业需求展开，采用对称式框架结构作为主体承载基底，建模时优先保证结构强度与作业空间的平衡，主体框架采用U型开口设计，开口端可直接对准待转运车辆的轮胎位置，无需额外调整车辆姿态即可完成对位作业。模型渲染阶段采用哑光深灰作为主体金属框架的基础材质，轮拱防护部件使用奶白色哑光塑料材质，轮胎采用标准橡胶黑材质搭配银色金属轮毂，液压杆件做了金属镀铬与黑色防滑握把的材质区分，铰接部位做了金属销轴的细节还原，整体渲染效果清晰区分不同功能部件，直观展现结构装配关系。结构设计上，模型搭载两组对称布置的液压牵引杆件，配合前端的折叠式托举舌板结构，作业时可通过液压驱动将舌板伸入待移车辆轮胎下方，逐步抬升轮胎离开地面，无需额外千斤顶辅助即可完成车辆托举；框架两侧设置有带防护壳的行走轮组，轮组采用小直径高承重橡胶轮，兼顾狭小空间内的转向灵活性与承载稳定性，尾部设置有红色反光标识提升作业安全性，框架侧边预留的牵引挂接位可连接牵引杆，实现短距离的车辆拖拽转运。设计思路参考了鲶鱼宽扁贴地的体态特征，将整体车身高度控制在较低区间，既降低了托举作业的抬升行程，也让设备可以进入底盘较低的乘用车下方完成作业，解决了狭窄停车场、地下车库内车辆违停、故障挪移时大型拖车无法进入的痛点；铰接部位的销轴结构均做了装配间隙的仿真还原，液压杆件的伸缩行程做了限位设计，避免作业过程中出现结构干涉，托举舌板的折叠结构可在非作业状态下收折贴合框架，减少设备的存放占用空间，整体结构无冗余部件，所有功能部件均围绕快速挪车的核心需求布置，在保证结构强度的前提下尽可能压缩设备自重，兼顾手动操作的便利性与作业可靠性。
