有缆遥控水下探测作业ROV装置

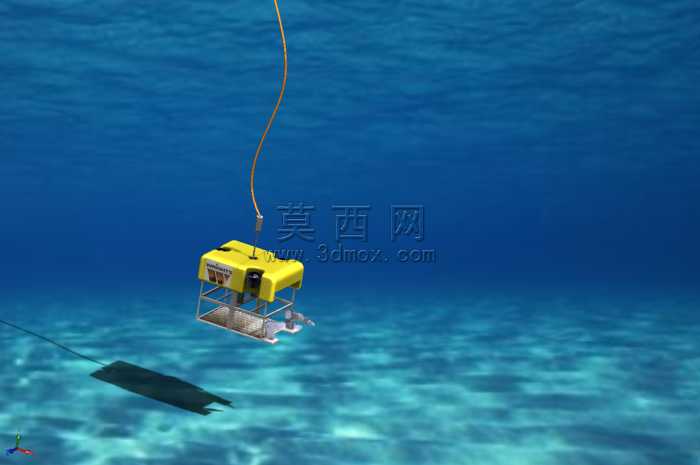

本作品为有缆遥控水下机器人ROV的三维建模设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，首先从整体功能布局出发，确定了浮体舱、承载框架、推进单元、脐带缆接口的核心结构分区。主体上部的黄色浮体舱采用一体化密封舱体设计，建模时严格遵循水下耐压结构的尺寸规范，对舱体边角做了圆弧过渡处理，既减少水下航行的水流阻力，也能降低密封结构的应力集中风险，材质设定上选用高强度工程塑料搭配表面防水涂层，渲染时通过调整材质的漫反射、粗糙度参数，还原出工程塑料哑光防水的真实质感，同时在舱体表面预留了观察窗、控制按钮的安装位，细节处还原了实际设备的标识区域。下部的承载框架采用镂空金属桁架结构，建模时通过型材拼接的方式构建框架主体，对每一处连接节点都做了螺栓装配的细节还原，材质设定为316L不锈钢，渲染时通过金属材质的反射、环境光遮蔽参数调整，表现出不锈钢在水下环境中略带磨砂的金属质感，框架底部预留了作业工具搭载接口，可根据不同任务需求更换水下摄像头、机械抓取手、探测传感器等功能模块。脐带缆部分采用柔性线缆建模方式，通过样条曲线拟合线缆在水中自然悬垂的形态，材质设定为防水复合线缆材质，渲染时表现出线缆外层橡胶的柔韧质感，同时还原了线缆与ROV主体连接部位的密封接头结构。整体渲染场景搭建了真实的水下环境，通过体积光、水体焦散效果的参数调整，模拟出自然光穿透水体在海床形成的光影效果，将ROV模型置于水下作业的典型工况场景中，直观展现设备的应用场景。设计过程中充分考虑了ROV的水下运动特性，整体结构重心低于浮心，保证设备在水下的姿态稳定性，推进器的布局采用多向分布设计，可实现水下进退、转向、升沉的多自由度运动控制，所有结构部件都预留了合理的装配间隙，符合实际机械装配的工艺要求，既保证了模型的视觉还原度，也具备结构设计的合理性，可用于水下装备的方案展示、结构验证以及相关科普教学场景使用。
