卧式工业蒸汽锅炉三维结构设计

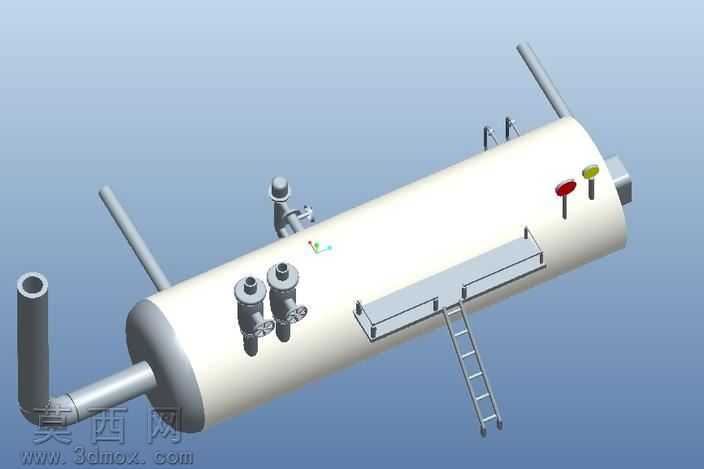

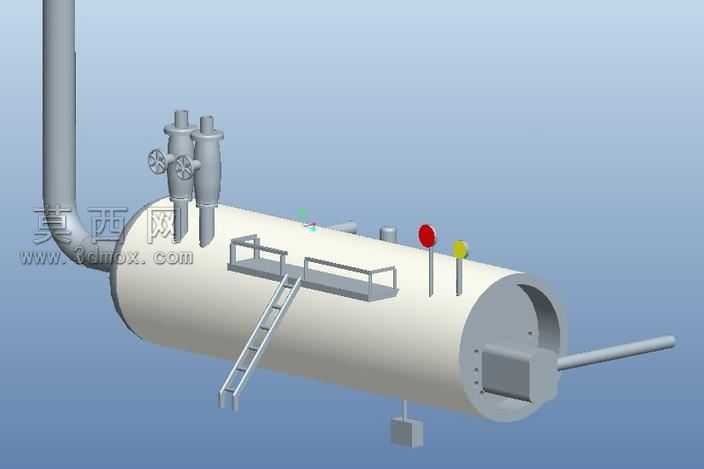

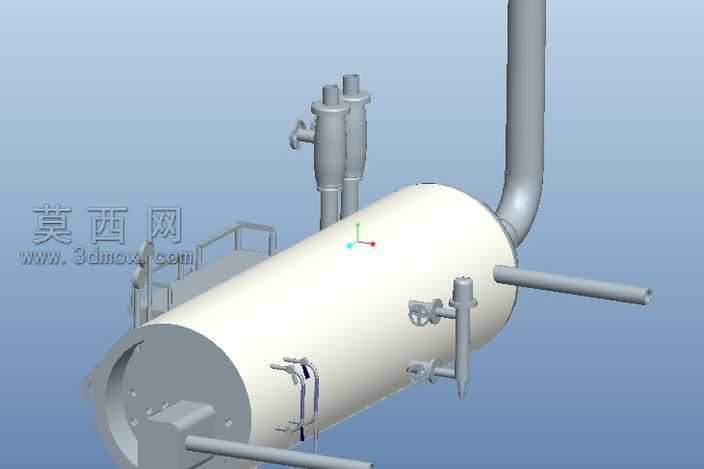

本作品为卧式工业蒸汽锅炉的三维参数化模型，采用Pro/Engineer Wildfire平台完成全结构建模与装配校验，建模过程严格遵循工业锅炉的实际结构比例与工程设计规范，完整还原了设备的核心功能模块与细节构造。模型主体为卧式承压筒体，采用拉伸、旋转、抽壳等基础特征命令构建筒体的主承压结构，对筒体两端的封头、法兰连接结构做了精准的尺寸匹配，确保各连接部位的装配约束完全符合机械设计的公差要求，可直接用于后续的工程干涉校验与结构优化。在附属结构建模上，模型完整还原了筒体顶部的立式汽水分离装置、排气管道、进水阀组、排污阀组、压力表接口、水位监测接口等功能部件，对管道的弯折弧度、阀门的手轮结构、法兰盘的螺栓孔位都做了精细化建模，所有附属部件均通过同轴、重合等装配约束与主体筒体完成定位，整体装配体无干涉、无冗余特征，结构层级清晰可编辑。材质与渲染表现上，针对锅炉的实际材质属性做了区分设置：主体承压筒体采用哑光白色的锅炉专用防腐涂层材质，金属管道、阀门、法兰部件采用银灰色磨砂金属材质，操作平台、爬梯等附属结构采用深灰色碳钢材质，通过环境光、漫反射参数的调整，还原了工业设备的真实质感，渲染效果清晰呈现各部件的位置关系与结构形态。设计思路围绕工业锅炉的实用功能展开，以生产饱和蒸汽的核心功能为结构设计核心，合理布局各管路接口与附属装置的位置，既保证了锅炉本体的结构完整性，也预留了后续参数化修改的特征接口，可通过修改筒体直径、长度、接口位置等参数快速衍生不同规格的锅炉模型，适用于工业热能设备的方案展示、结构教学、工程前期方案论证等场景，模型结构严谨，细节还原度高，符合工业级三维模型的设计标准。
