1100cc双缸摩托车发动机三维结构设计

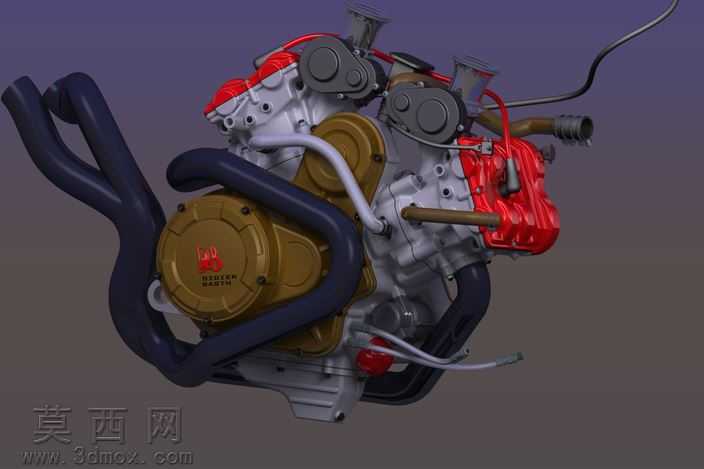

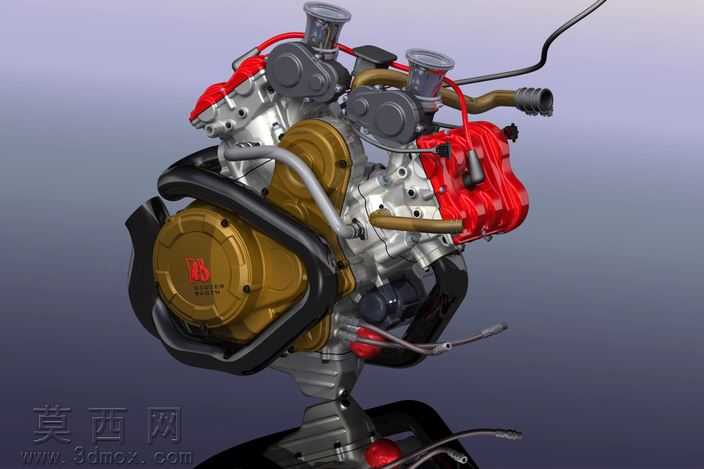

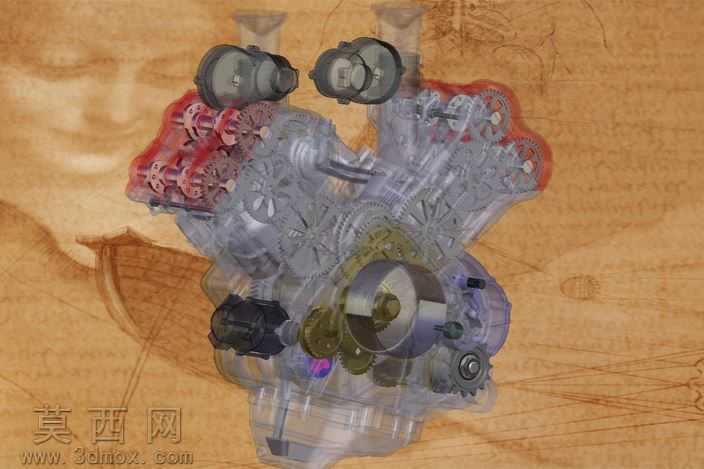

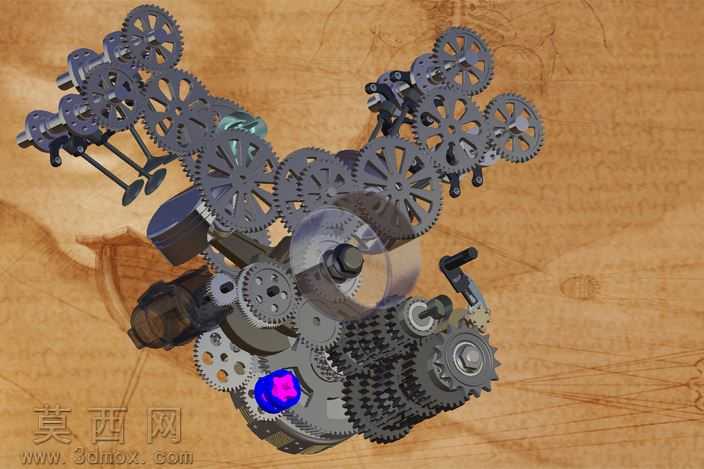

本作品为1100cc排量双缸内燃机的三维数字化设计成果，建模阶段严格遵循摩托车大排量动力单元的真实工程比例，对发动机的两大机构、五大系统进行了全细节还原。建模过程中首先搭建曲柄连杆机构的核心基准，完成曲轴、连杆、活塞组件的参数化建模，确保活塞行程、缸径参数匹配1100cc的排量设定，随后依次完成缸体、缸盖、曲轴箱等主体壳体结构的建模，对缸盖的进排气道、冷却散热鳍片、气门安装座等细节做了精细化处理，还原了双缸布局下的点火顺序对应的结构差异。在配气机构部分，完整复刻了气门、气门弹簧、凸轮轴、正时传动组件的装配关系，清晰呈现了无分电器双缸点火系统的线路布局与部件安装位置，进排气系统则还原了大口径化油器、不锈钢排气歧管的造型与连接结构，对发动机外围的护板、安装吊耳、密封胶圈、紧固螺栓等附属部件也做了逐一建模，未做过度简化处理。材质渲染阶段针对不同部件的物理特性做了区分设置：发动机曲轴箱、缸盖等铝合金部件采用磨砂金属材质，还原铸铝件的哑光颗粒质感；缸头外侧的装饰护罩采用亮红色烤漆材质，模拟高温烤漆的光滑漆面效果；离合器侧盖采用古铜色金属材质搭配蚀刻标识，还原经典复古摩托发动机的视觉特征；金属管路采用拉丝不锈钢材质，橡胶管线、密封件采用哑光黑橡胶材质，塑料护板采用半哑光黑塑料材质，不同材质的粗糙度、反射率参数经过反复调试，最终渲染效果真实还原了金属部件的光影反射、漆面的通透质感与橡胶件的哑光特性。设计思路上采用自下而上的装配建模逻辑，所有部件保留完整的装配约束关系，可直观展示发动机内部的运动逻辑与部件配合关系，既能够作为机械结构教学的演示素材，也可为同排量摩托车动力单元的改装、逆向设计提供三维参考依据，模型整体结构严谨，细节丰富，完整呈现了大排量双缸摩托车发动机的机械美感与工程设计逻辑。
