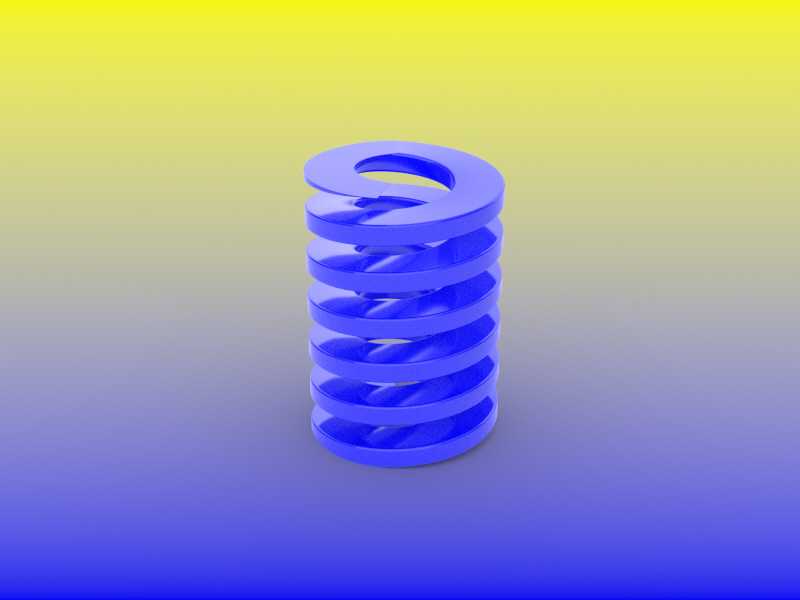

蓝色接地端开口压模弹簧结构设计

　　在压制成型类工装的弹性复位、压料缓冲环节，这类带开口接地端的压模弹簧是非常常用的弹性元件，和普通两端磨平的标准压缩弹簧不同，它的端部结构做了针对性的适配设计，不需要额外加装接地端子就能实现压装过程中的静电导除需求，在粉末压模、半导体封装压合这类对静电泄放有要求的工位上，能省去额外的接地附件安装步骤，减少工装的装配零件数量。从结构设计逻辑来看，这款弹簧的有效圈数经过匹配计算，在给定的外径14mm、内径7mm的尺寸边界下，线径取3.5mm，这个参数搭配下的弹簧刚度不会过硬也不会偏软，既能够在压模合模过程中提供足够的压料预紧力，避免压制成型时原料移位，也不会因为刚度过大导致合模阻力超标，增加压机的负载损耗。

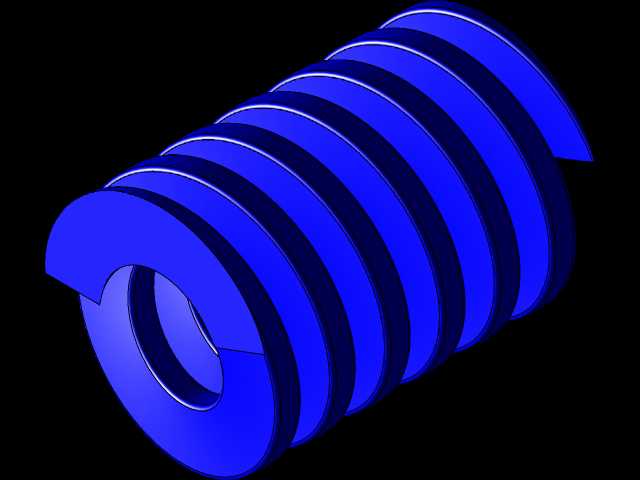

　　弹簧的一端做了平面开口的接地端结构，这个端面在自由状态下的平面度控制在0.1mm以内，安装时可以直接贴合模具的金属基座平面，不需要额外打磨端面就能保证接触面积满足静电导通的要求，避免压合过程中静电积累击伤敏感工件；另一端的开口结构则是适配压模的活动压头定位槽，安装时可以直接卡入压头的定位凸台，不需要额外做径向固定，就能避免弹簧在反复压缩回弹过程中出现径向窜动、偏磨的问题，大幅延长弹簧在高频往复压合工况下的使用寿命。在实际安装适配时，这款弹簧的自由长度为20mm，安装预压量建议控制在3-4mm，对应的预紧力刚好满足常规小尺寸压模的压料需求，极限压缩量不超过12mm，使用时要避免并圈冲击，否则会导致弹簧端部的开口结构出现塑性变形，

　　失去定位和接地的作用。和常规的圆柱螺旋压缩弹簧相比，这款弹簧的表面做了蓝色的表面处理，一方面是在多弹簧排布的模具里快速区分不同刚度的弹簧，避免装配时混料装错刚度等级，另一方面这层表面处理层不会影响弹簧端部的导电性能，接地端的接触面在处理时做了遮蔽，保证金属基体直接和安装基座接触，不会因为涂层导致静电导通失效。在模具维护环节，这类弹簧的检查也非常方便，不需要拆卸整个压头组件，只需要观察端部开口的变形情况，以及弹簧自由长度的回弹量，就能判断弹簧是否出现疲劳失效，相比需要拆下来测试刚度的普通弹簧，能减少不少设备维护的停机时间。在选型适配的时候，要注意安装孔的直径不能小于14.5mm，给弹簧预留0.5mm的径向活动间隙，

　　避免弹簧压缩时外径胀大刮蹭安装孔壁，导致弹簧卡滞或者表面涂层破损；内部的定位导杆直径不能大于6.5mm，同样要预留间隙避免导杆和弹簧内径摩擦，影响弹簧的正常压缩动作。这类弹簧除了用在压模的压料复位工位，也可以用在小型工装的快速夹紧、电子设备的静电泄放弹性支撑场景，只要安装空间的尺寸边界匹配，刚度符合受力要求，就可以直接替换同规格的普通压缩弹簧，同时实现弹性支撑和静电接地的双重功能，减少结构里的冗余零件。在三维建模过程中，这类弹簧的螺旋扫掠路径要注意端部并圈的过渡处理，接地端的最后一圈要做压平处理，保证端面和弹簧轴线的垂直度，否则安装后会出现弹簧偏斜，导致压缩时受力不均，提前出现疲劳断裂；开口端的切口位置要做圆角过渡，避免应力集中在切口位置，在反复压缩的交变载荷下出现裂纹。
